PoE M.2 HAT+ for Raspberry Pi 5

Name: PoE M.2 HAT+ for Raspberry Pi 5
Brand: Waveshare
SKU: MR-01725
Price: 525 NOK
Availability: InStock

Legg til i ønskeliste

kr 525,00

Bli den første til å omtale produktet

PoE- og NVMe-utvidelse for Raspberry Pi 5 fra Waveshare.

Dette HAT+-kortet kombinerer PoE etter IEEE 802.3af/at med en PCIe-adapter for NVMe-disker i M.2-formatene 2230 og 2242. Det støtter PCIe Gen2 og Gen3 samt oppstart direkte fra SSD. Aktiv kjøling bidrar til varmeavledning, mens den gjennomgående 40-pinners GPIO-kontakten forblir tilgjengelig. Kortet er kun kompatibelt med Raspberry Pi 5 og støtter ikke SATA-baserte M.2-disker.

Kjøp nå så vil vi sende varen innen 7. nov. 2026

SKU

MR-01725

Kategorier:

Raspberry Pi 5-serien

WAVESHARE

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

PoE- og NVMe-utvidelseskort for Raspberry Pi 5

PoE- og NVMe-utvidelseskortet fra Waveshare kombinerer M.2-lagring, strømforsyning over Ethernet og aktiv kjøling for Raspberry Pi 5. Kortet bruker datamaskinens PCIe-grensesnitt og støtter oppstart av systemet direkte fra en kompatibel NVMe SSD. Med IEEE 802.3af/at kan strøm og nettverksdata føres gjennom én Ethernet-kabel.

Det er laget i HAT+-format og har PWR- og ACT-statusdioder. Kortet egner seg når Raspberry Pi 5 skal ha rask lokal lagring og en kablet installasjon med færre separate forbindelser.

PoE M.2 HAT+ med M.2-kontakt, kjølevifte og gjennomgående GPIO-kontakt — NVMe-lagring og PoE er samlet på ett HAT+-kort for Raspberry Pi 5

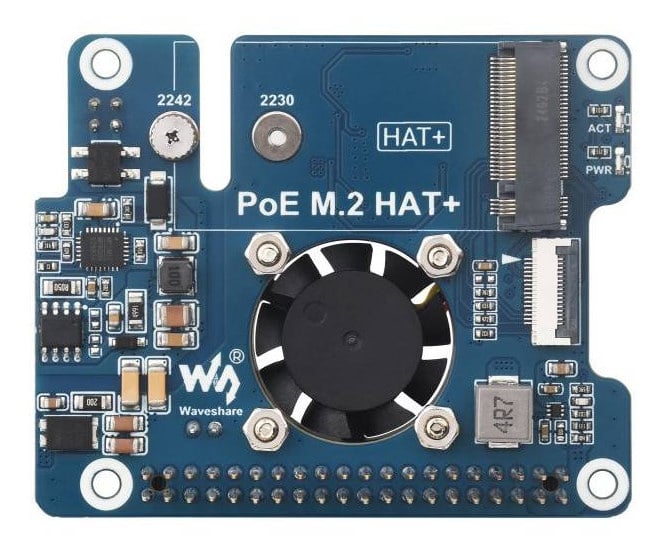

PoE M.2 HAT+ ovenfra med M.2-kontakt og integrert kjølevifte — M.2-kontakten støtter NVMe-disker i formatene 2230 og 2242

NVMe-lagring via PCIe Gen2 og Gen3

M.2 Key M-kontakten støtter NVMe SSD-er i formatene 2230 og 2242. Kortet kan bruke PCIe Gen2 eller Gen3, med en teoretisk båndbredde på opptil 8 Gb/s og faktisk overføring på opptil ca. 800 MB/s.

Systemet kan startes direkte fra den monterte SSD-en. Dette gir kortere oppstartstid, raskere filkopiering og bedre respons enn tradisjonelle microSD-kort. Bare SSD-er med NVMe-protokollen støttes. SATA M.2-disker er ikke kompatible.

PoE med 5V- og 12V-utganger

PoE-inngangen følger IEEE 802.3af/at og har et spenningsområde fra 37 V til 57 V DC. Kortet har en isolert svitsjet omformer, en GPIO-utgang på 5 V / 4,5 A maks. og en separat 2-pinnersutgang på 12 V / 2 A maks.

Utgangene kan forsyne ekstra moduler, vifter og LED-belysning innenfor de angitte grensene. Den aktive viften og kjøleribben i aluminium forbedrer varmeavledningen ved belastning av SSD-en.

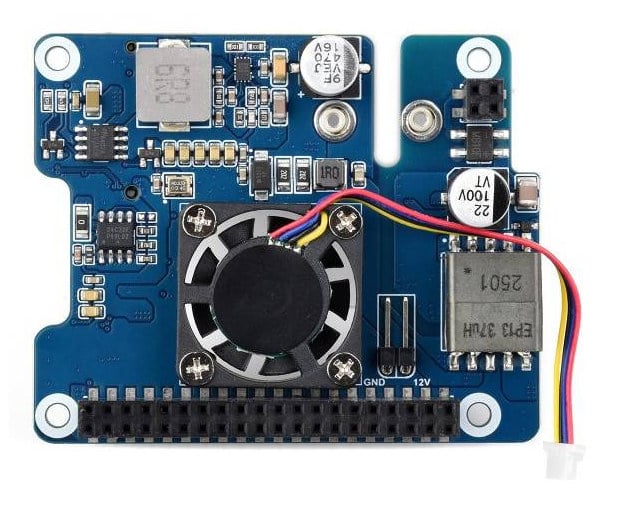

Baksiden av PoE M.2 HAT+ med kjølevifte og strømtilkoblinger — PoE-delen følger IEEE 802.3af/at og har isolert strømomforming

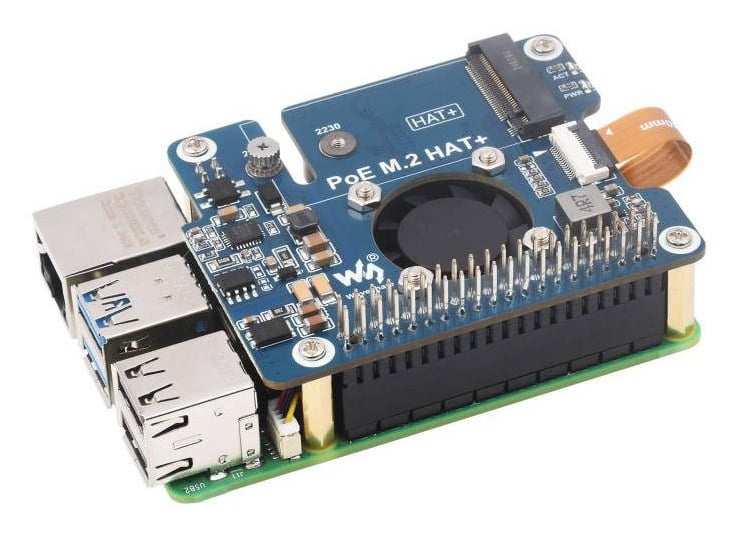

PoE M.2 HAT+ montert på Raspberry Pi 5 med tilkoblet FFC-kabel — Kortet bruker PCIe via en 16-pinners FFC-tilkobling

HAT+-standard og kompatibilitet

HAT+-standarden omfatter identifikasjon av maskinvaren, automatisk registrering og enklere systemkonfigurasjon. En integrert EEPROM gjør at kortet kan oppdages automatisk av programvaren på Raspberry Pi 5.

Kortet fungerer utelukkende med Raspberry Pi 5 og er ikke kompatibelt med Raspberry Pi 4, Raspberry Pi 3 eller tidligere modeller. PCIe-forbindelsen bruker en 16-pinners FFC-kontakt. Den gjennomgående 40-pinners GPIO-kontakten beholder tilgangen til alle GPIO-pinnene og gjør det mulig å bruke flere utvidelsesmoduler.
