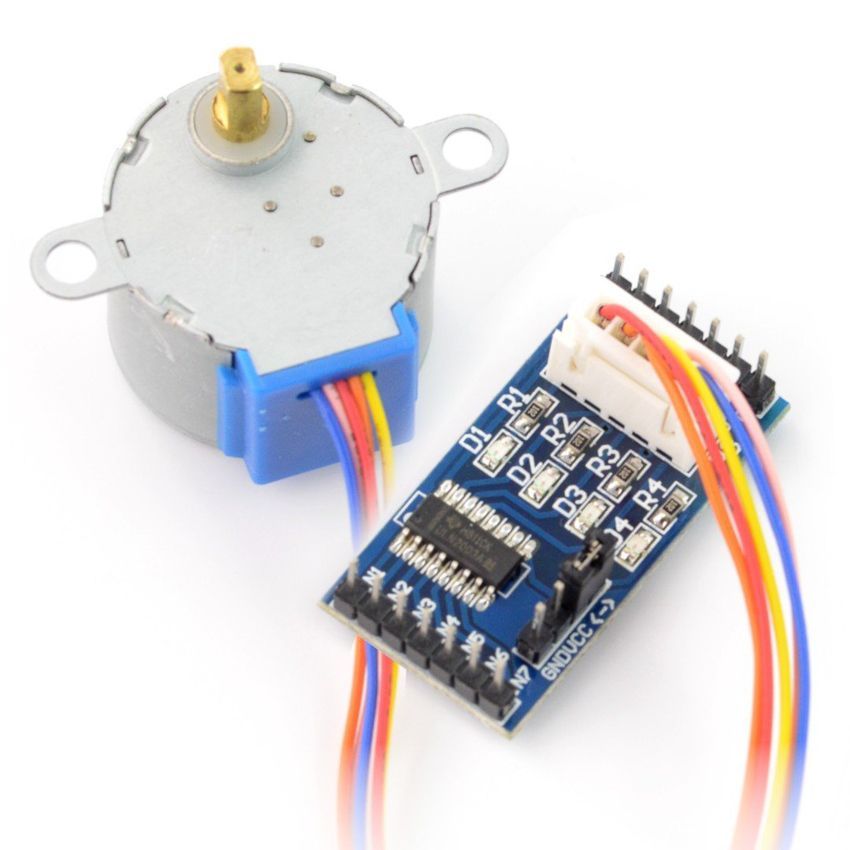

Unipolar trinnmotor 5V / 0.1A / 0.03Nm, 64:1, ULN2003 driver

Produktbeskrivelse

Unipolar trinnmotor med en dedikert ULN2003 brikkebasert driver. Denne step-motoren har et integrert girforhold på 64:1 og kjører på en 5 V strømforsyning, og forbruker 100 mA per spole. Etter giring måler holdemomentet 0,3 kg*cm (0,03 Nm). Utgangen er utstyrt med en 5 mm diameter aksel.

Bruksområder

• skrivere
• CNC-enheter
• 3D-skrivere
• laserenheter

• manipulatorer

Spesifikasjoner for trinnmotor

• Nominell spenning: 5 V
• Strømforbruk per spole: 100 mA

• Girkasse med forhold: 64:1

• Spolemotstand: 50 Ω

• Holdemoment ved girkasseutgang: 0,3 kg*cm (0,03 Nm).
• Utganger: fem ledninger)
• Skaftdiameter: 5 mm med faser
• Vekt: 35 g
• Avstand mellom monteringshull: 35 mm
• Dimensjoner: Ø 28 x 19 mm (uten skaft)

Spesifikasjoner for kontroller

• Driftsspenning: 5 V

• Krets brukt: ULN2003

• Kobling kompatibel med den medfølgende motoren
• Lysdioder som indikerer gjeldende fase
• Syv inngangsstifter - IN1...IN7
• Bordmål: 40 x 20 mm
