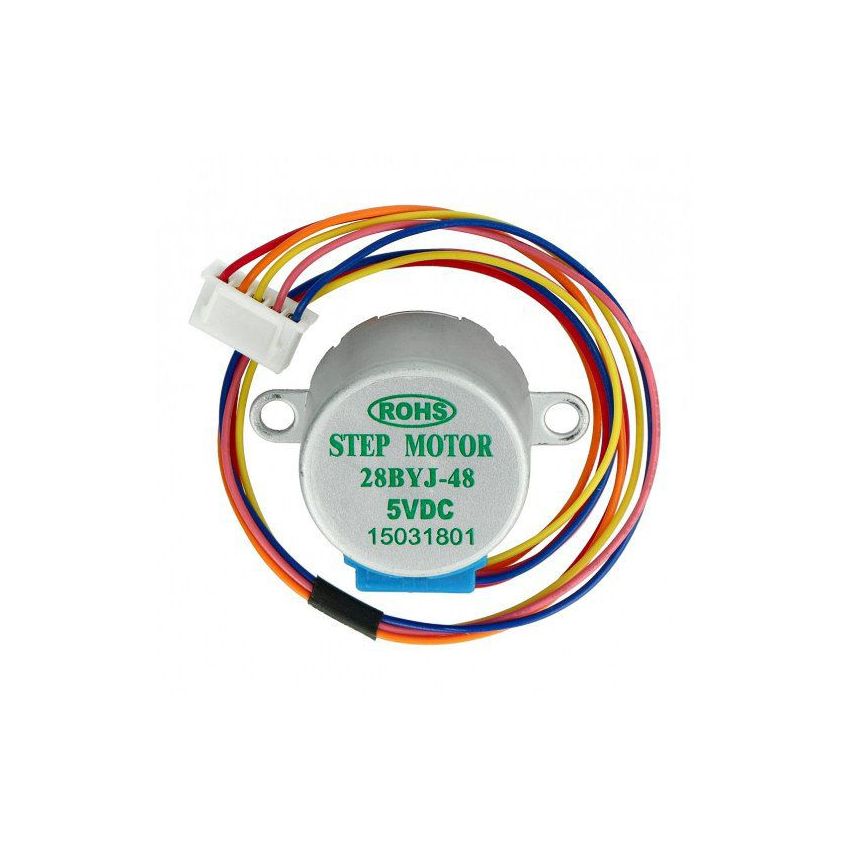

Unipolar trinnmotor med dedikert driver og girkasse 64:1 - 5V/0,1A/0,03Nm

Produktbeskrivelse

Unipolar trinnmotor med dedikert driver basert på ULN2003A-brikken. Den har en integrert 64:1 girkasse.

Step motoren drives av 5 V og trekker 100 mA per spole.

Holdemomentet etter girkassen er 0,3 kg*cm (0,03 Nm). Det er en 5 mm diameter aksel på utgangen. 28BYJ-48 kan styres ved hjelp av ULN2003A-kontroller.

Bruksområder

• skrivere

• CNC-utstyr

• 3D-printere

• lasere
• manipulatorer

Trinnmotor spesifikasjoner

• Nominell spenning: 5 V

• Strømtrekk per spole: 100 mA

• Giringen: 64:1

• Spolemotstand: 50 Ω

• Girutgangsholdemoment: 0,3 kg*cm (0,03 Nm).

• Ledninger: 5
• Skaftdiameter: 5 mm med utskjæringer
• Vekt: 35 g
• Avstand mellom monteringshull: 35 mm
• Dimensjoner: ø28 x 19 mm (uten skaft)

Kontroller spesifikasjoner

• Arbeidsspenningen: 5 V
• Systemet som brukes:

  ULN2003A

• Tilkobling kompatibel med den medfølgende motoren
• Lysdioder som indikerer gjeldende fase
• Syv inngangsstifter - IN1...IN7
• Mål på platen: 35 x 32 mm
