TRRS 3,5 mm jackmodul med 2,54 mm loddefelt

TRRS 3,5 mm tilkoblingsmodul for prototyping

Modulen fører alle de fire kontaktene i en standard 3,5 mm TRRS-kontakt ut til tydelig merkede loddefelt med 2,54 mm deling. Det gir oversiktlig tilgang til signalene ved utvikling av lydprosjekter, innebygde enheter og egne elektronikkprosjekter som bruker TRRS-kabler.

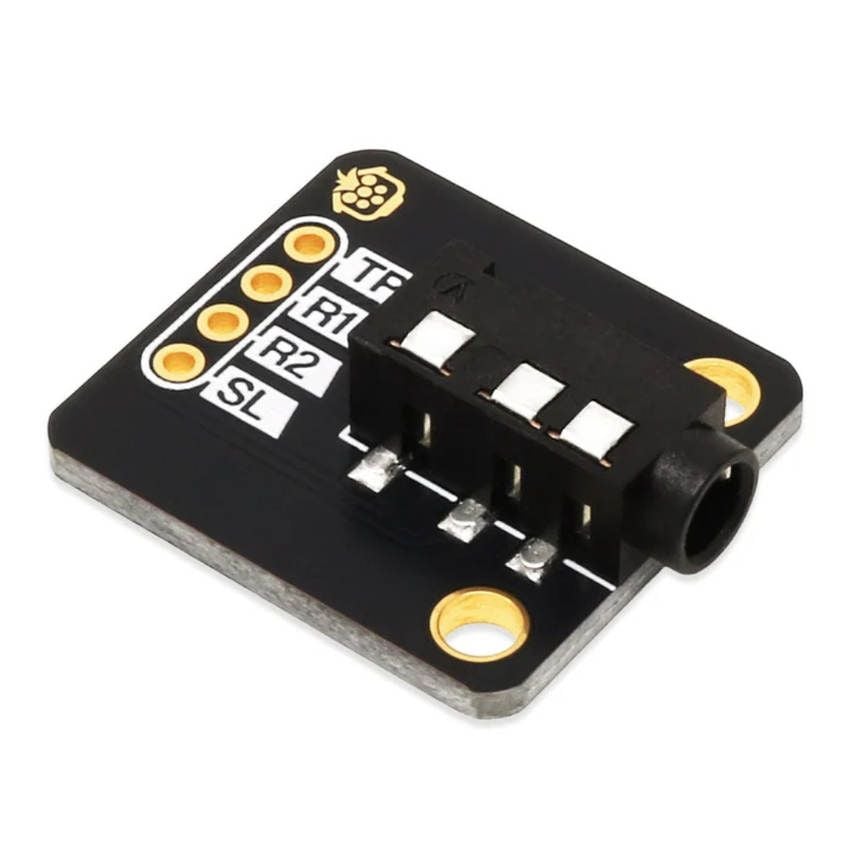

Den horisontale kontakten er montert på et kompakt kretskort. Ekstra loddefelt på undersiden gjør det enklere å lodde ledninger eller endre forbindelser under prototyping.

Tydelig tilgang til fire TRRS-signaler

Hver kontakt i TRRS-tilkoblingen er ført til et eget merket felt: TP for Tip, R1 for Ring 1, R2 for Ring 2 og SL for Sleeve. Denne oppdelingen forenkler integrasjon med mikrokontrollere, prototypekort og egenutviklede kretser.

Bruksområder

Modulen egner seg til flere typer utviklings- og koblingsarbeid med 3,5 mm TRRS:

• Prototyping av lydkretser som bruker TRRS-kabler
• Tilkobling av de fire TRRS-signalene til mikrokontrollere
• Integrasjon av en TRRS-kontakt i innebygde enheter
• Egenutviklede elektronikkprosjekter med ledninger eller prototypekort

Spesifikasjoner

Pakkeinnhold

Følgende deler følger med:

• Modul med 3,5 mm TRRS-jackkontakt
• 4-pinners stiftlist med 2,54 mm deling
