Effektiv komponentmåling direkte mellom pinsettspissene.

Denne digitale LCR-måleren i pinsettformat er utviklet for rask kontroll av SMD-komponenter og andre små elektroniske komponenter. Den identifiserer automatisk motstand, kapasitans og induktans, med måleområder på henholdsvis 10mΩ til 10MΩ, 1pF til 20mF og 1µH til 60H. Diode- og kontinuitetstest gir flere muligheter ved feilsøking.

Juster målingen etter komponenten.

Velg testfrekvens på 100Hz, 1kHz eller 10kHz og målespenning på 0,1V, 0,3V eller 0,6V. Det fargede OLED-displayet kan orienteres mot venstre eller høyre, mens resultatfrysing gjør avlesningen enklere. Det innebygde Li-Pol-batteriet på 3,7V og 400mAh lades via USB-C.

Kjøp nå så vil vi sende varen innen 30. okt. 2026

SKU

MR-01427

Kategorier:

Instrumenter

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

LCR-målepinsett for testing av SMD-komponenter

Dette digitale LCR-instrumentet kombinerer målefunksjonene med en pinsettform som gjør det mulig å gripe og måle små elektroniske komponenter, særlig SMD-komponenter. AUTO-modusen identifiserer grunnleggende RLC-komponenter og måler motstand, kapasitans eller induktans automatisk.

Instrumentet har også egne målemoduser, diodetest og kontinuitetstest. OLED-fargeskjermen viser måleresultater og valgte parametere, mens resultatet kan holdes på skjermen ved behov.

LCR-målepinsett med OLED-skjerm og USB-kabel — OLED-skjermen viser måleresultater og valgte innstillinger

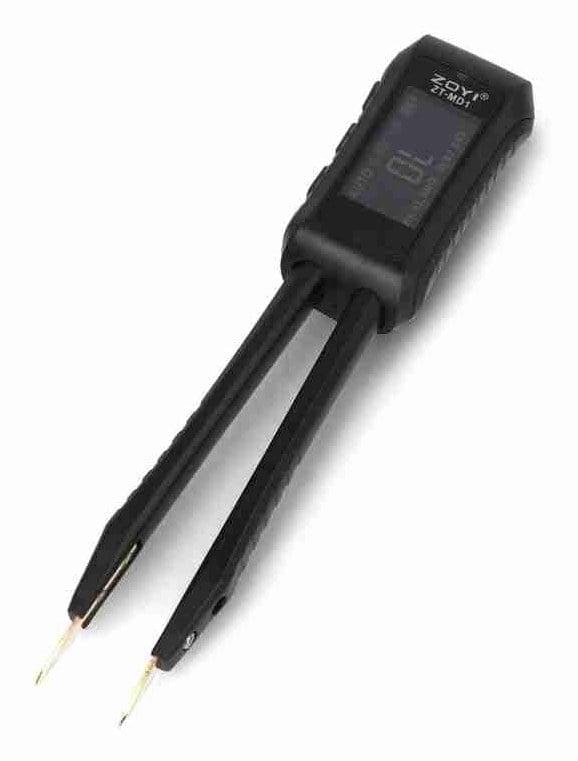

LCR-målepinsett med OLED-skjerm og utskiftbare målespisser — Pinsettformen gir direkte kontakt med små elektroniske komponenter

Måleområder og valgbare testsignaler

I dedikerte moduser måler instrumentet motstand fra 10mΩ til 10MΩ, kapasitans fra 1pF til 20mF og induktans fra 1µH til 60H. AUTO-modusen dekker 10mΩ til 10MΩ for motstand, 50pF til 5mF for kapasitans og 5µH til 60H for induktans.

Testfrekvensen kan settes til 100Hz, 1kHz eller 10kHz, og målespenningen kan velges mellom 0,1V, 0,3V og 0,6V. Instrumentet viser parameterne L, C, R, D, Q, Rs, Z og X.

Kalibrering, skjermvalg og batteridrift

Skjermretningen kan settes mot venstre eller høyre. Brukerkalibrering støttes fra 0Ω til 10MΩ samt OPEN, og fabrikkinnstillingene kan gjenopprettes. Lysstyrken kan reguleres fra 10% til 100%, lydstyrken fra 0% til 100%, og automatisk avstenging kan deaktiveres eller settes fra 5 til 120 minutter.

Det innebygde Li-Pol-batteriet på 3,7V og 400mAh lades med 5V via USB-C. Kontakten brukes også til kommunikasjon med datamaskin ved programvareoppdatering. De gullbelagte målespissene kan skiftes, og etuiet gjør instrumentet enklere å transportere.

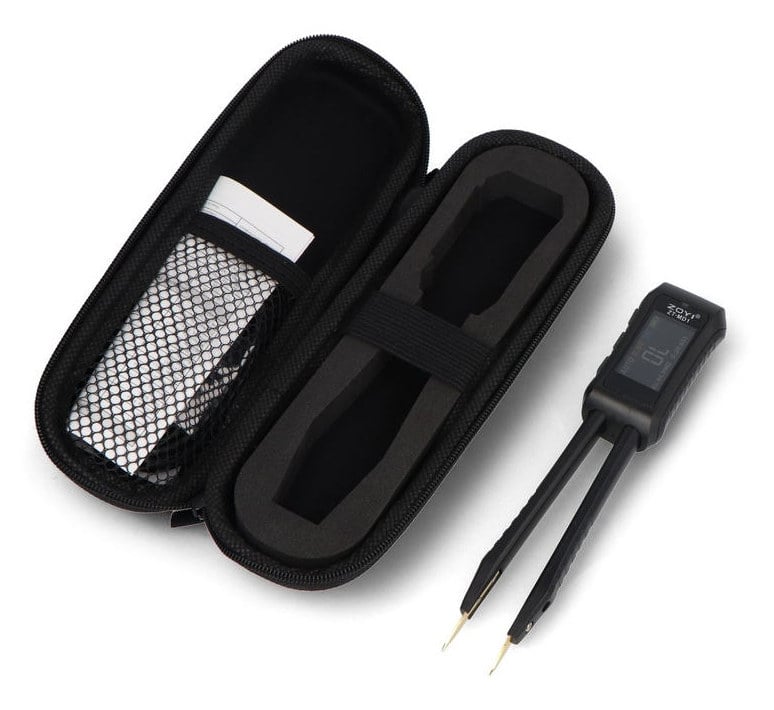

LCR-målepinsett med oppbevaringsetui og målespisser — Etuiet beskytter måleren under oppbevaring og transport

Bruksområder

Målefunksjonene egner seg til flere vanlige oppgaver ved kontroll og diagnostikk av små elektroniske komponenter:

Måling av SMD-motstander, kondensatorer og induktorer
Automatisk identifisering av grunnleggende RLC-komponenter
Kontinuitetstest av elektriske forbindelser
Diodetest med orienterende måling av fremspenning fra 0,1V til 0,6V

Målenøyaktighet etter område og testfrekvens

Den oppgitte nøyaktigheten varierer med måleområde og valgt testfrekvens. En bindestrek betyr at ingen verdi er oppgitt for kombinasjonen.

Funksjon	Måleområde	100Hz	1kHz	10kHz
Motstand	1MΩ til 10MΩ	5% ± 5	5% ± 5	-
Motstand	1kΩ til 1MΩ	1% ± 5	0,5% ± 5	1% ± 5
Motstand	1Ω til 1kΩ	1% ± 5	0,5% ± 5	0,5% ± 5
Motstand	10mΩ til 1Ω	3% ± 5	3% ± 5	3% ± 5
Kapasitans	1mF til 20mF	5% ± 5	5% ± 5	-
Kapasitans	1µF til 1mF	2% ± 5	2% ± 5	2% ± 5
Kapasitans	1nF til 1µF	2% ± 5	0,5% ± 5	0,5% ± 5
Kapasitans	1pF til 1nF	-	5% ± 5	5% ± 5
Induktans	1H til 60H	5% ± 5	5% ± 5	-
Induktans	1mH til 1H	2% ± 5	2% ± 5	2% ± 5
Induktans	10µH til 1mH	2% ± 5	0,5% ± 5	0,5% ± 5
Induktans	1µH til 10µH	-	5% ± 5	5% ± 5
