Digital avstandssensor med justerbart måleområde 10-80 cm

Justerbar digital avstandssensor for 10-80 cm

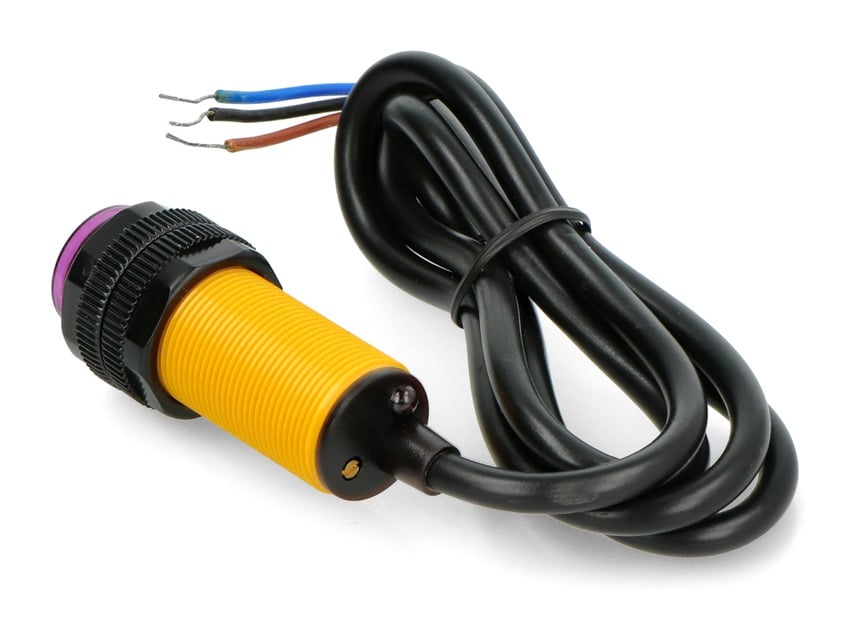

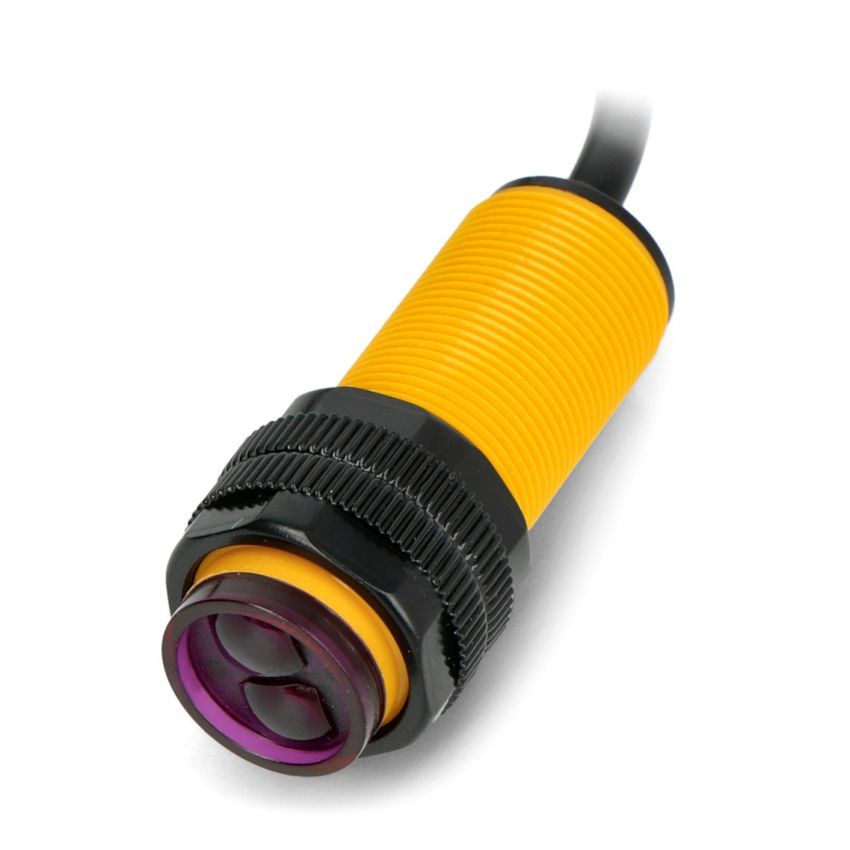

Den digitale avstandssensoren arbeider med infrarødt lys og registrerer en gjenstand ut fra lyset som reflekteres tilbake til sensoren. Deteksjonsområdet kan stilles inn fra 10 til 80 cm med et fleromdreiningspotensiometer på baksiden. Dreining mot urviseren reduserer området. Sensoren kan også registrere halvtransparente og transparente overflater innenfor et synsfelt på opptil 15°. Festemuttere gjør det enklere å montere sensoren.

Digital utgang, LED-indikasjon og tilkobling

Når en gjenstand registreres, går den digitale utgangen lav og den røde LED-en tennes. Uten en registrert gjenstand er utgangen høy. Sensoren drives med 5 V, og kabelen har separate ledninger for forsyning, jord og digitalt signal.

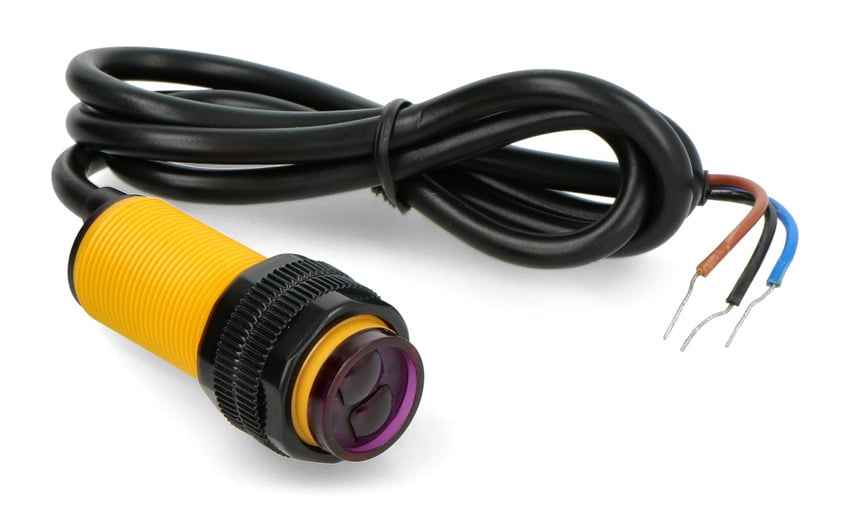

Sensoren bruker følgende fargealternativer for ledningene:

• Rød eller brun: 5 V forsyningsspenning
• Grønn eller blå: GND
• Gul eller svart: digital utgang, OUT

Med Arduino kobles utgangen til en digital inngang og kan leses med standardfunksjonen digitalRead(). Sensoren kan også arbeide med AVR- og STM32-mikrokontrollere.
