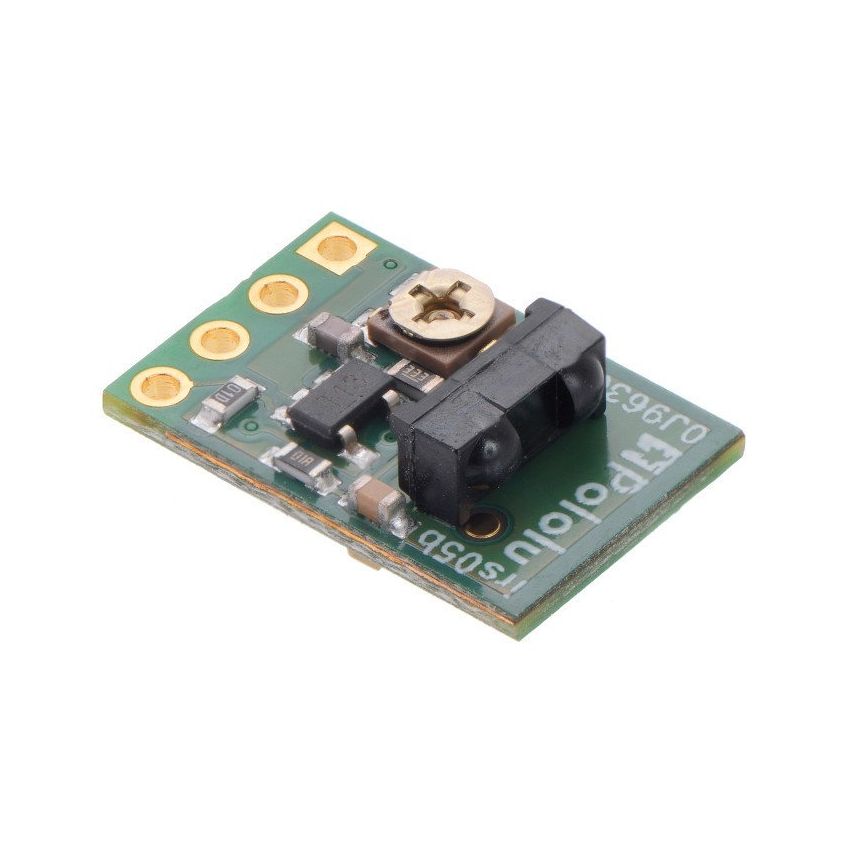

Digital IR-nærhetssensor 38kHz med rekkevidde opptil 60cm

Digital IR-nærhetssensor med digital utgang

Sensoren registrerer objekter med infrarødt lys og har en rekkevidde på opptil 60 cm. Den digitale utgangen er normalt høy og går lav når et objekt registreres. Sensoren melder bare om deteksjon og måler ikke den faktiske avstanden til objektet.

Dette er versjonen med høy lysstyrke og fast forsterkning. Strømforbruket er ca. 16 mA ved 5 V. En rød lysdiode signaliserer samtidig når sensoren registrerer et objekt.

Tilkoblinger og digitalt signal

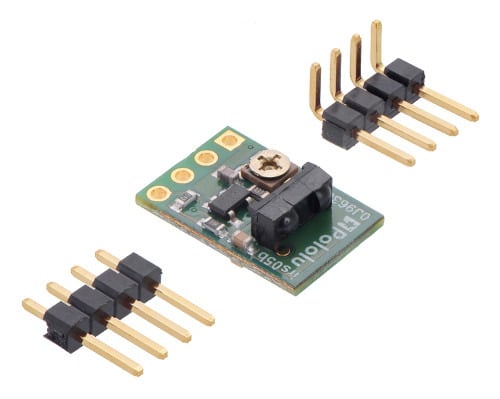

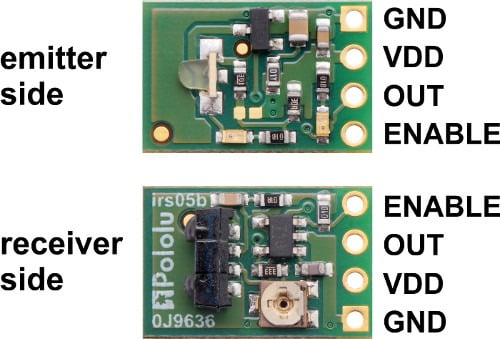

Modulen har fire tilkoblinger. Stiftlister med 2,54 mm deling følger med for egen montering:

• GND: jordforbindelse
• VDD: strømforsyning til modulen
• OUT: normalt høyt signal som går lavt ved deteksjon
• ENABLE: aktiverer modulen og er normalt høy, slik at sensoren er på

Den digitale utgangen kan brukes til å gi et styresystem beskjed om at et objekt er registrert. Signalnivå og strømforsyning må tilpasses den aktuelle kretsen.

Frekvensjustering og forhold som påvirker deteksjonen

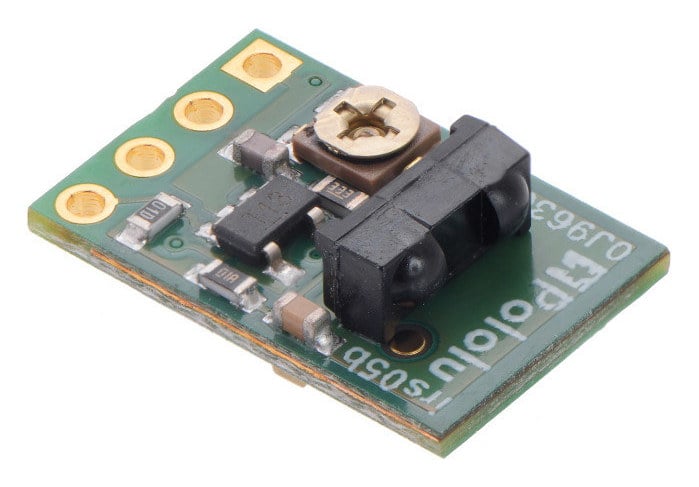

Potensiometeret på mottakersiden brukes til å justere frekvensen til IR-emitteren. Maksimal rekkevidde oppnås ved 38 kHz, men frekvensen kan tilpasses etter behov.

Deteksjonen påvirkes av både objektet, omgivelsene og installasjonen:

• Objektets størrelse og evne til å reflektere infrarødt lys påvirker funksjonen
• Den brede deteksjonsvinkelen kan gjøre ekstra skjerming nødvendig
• Skjerming kan i enkelte tilfeller føre til feilregistreringer
• IR-stråling fra omgivelsene, blant annet lysstoffrør, kan påvirke sensoren
• Flere sensorer kan forstyrre hverandre og gi feilregistreringer
