Pulsoksymeter- og pulssensormodul med MAX30102 og I2C

Puls- og SpO2-sensormodul med MAX30102

Sensormodulen fra DFRobot bruker den integrerte MAX30102-brikken til å måle puls og overvåke oksygenmetning, SpO2. Modulen er basert på fotopletysmografi, PPG, og har en internt integrert 18-bits ADC.

Med mål på 18 x 14 mm kan sensoren plasseres på en finger som et fingerpulsoksymeter eller bæres på håndleddet for datainnsamling. Den kommuniserer via I2C og bruker en forsyningsspenning på 3,3V.

Måling og praktisk bruk

Sensoren er beregnet for pulsmåling og registrering av SpO2. Den er oppgitt med høyt signal-støy-forhold, høy samplingsfrekvens og lav hvilestrøm.

Ved måling anbefales det å feste sensoren på fingeren med en strikk. Dette reduserer påvirkningen som endringer i trykk kan ha på datautgangen.

Dette er ikke et profesjonelt medisinsk apparat. Modulen må ikke brukes som hjelpemiddel ved medisinsk diagnostikk eller behandling av sykdom.

Tilkobling og medfølgende stiftlister

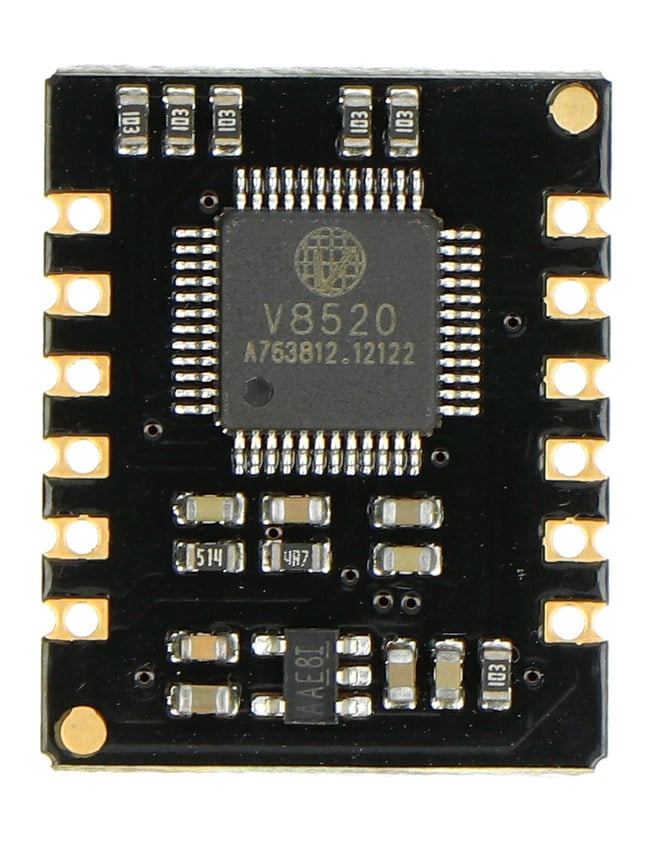

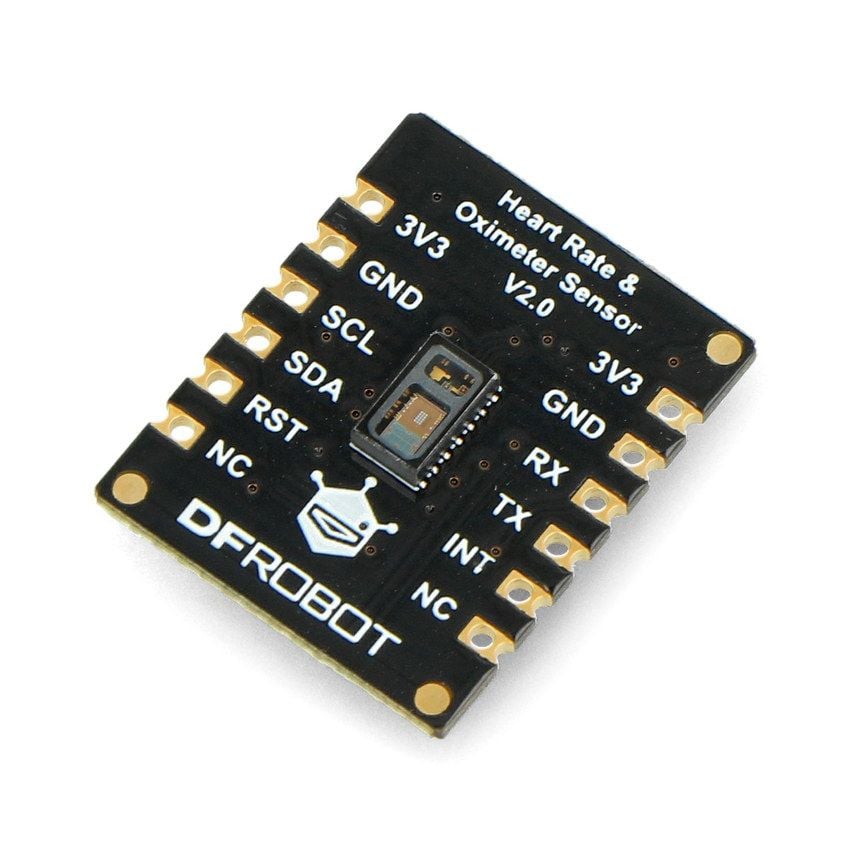

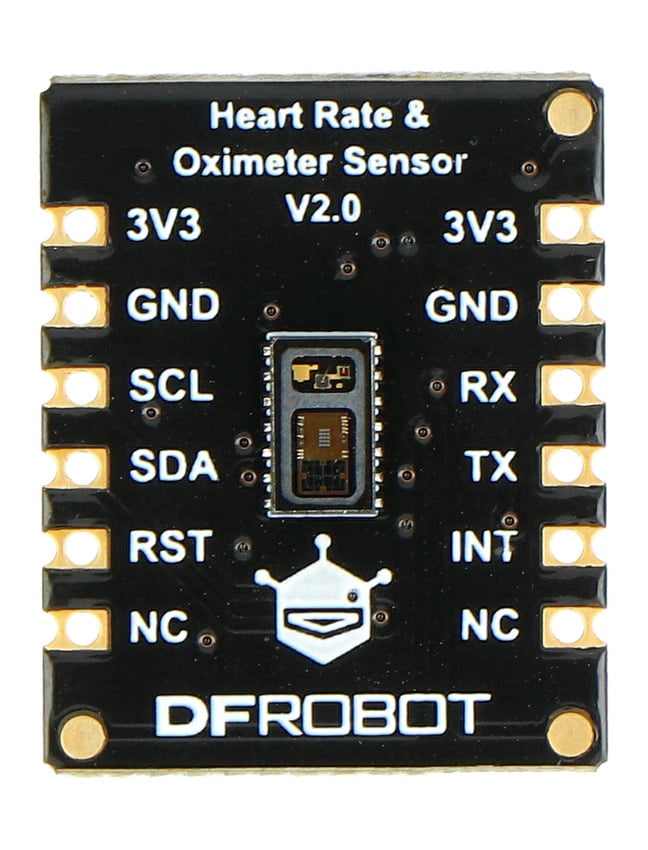

Modulen kommuniserer over I2C-bussen med adresse 0x57. Tilkoblingene består av loddefelt, og de to medfølgende 1x6-stiftlistene med 2,54 mm deling må loddes på.

Sensoren er kompatibel med Arduino og avledede kort. Kontrollerkortet følger ikke med og må kjøpes separat. Produsentens veiledning omfatter tilkoblingsinstruksjoner, eksempler på programkode og informasjon om avlesning av måleresultatene.

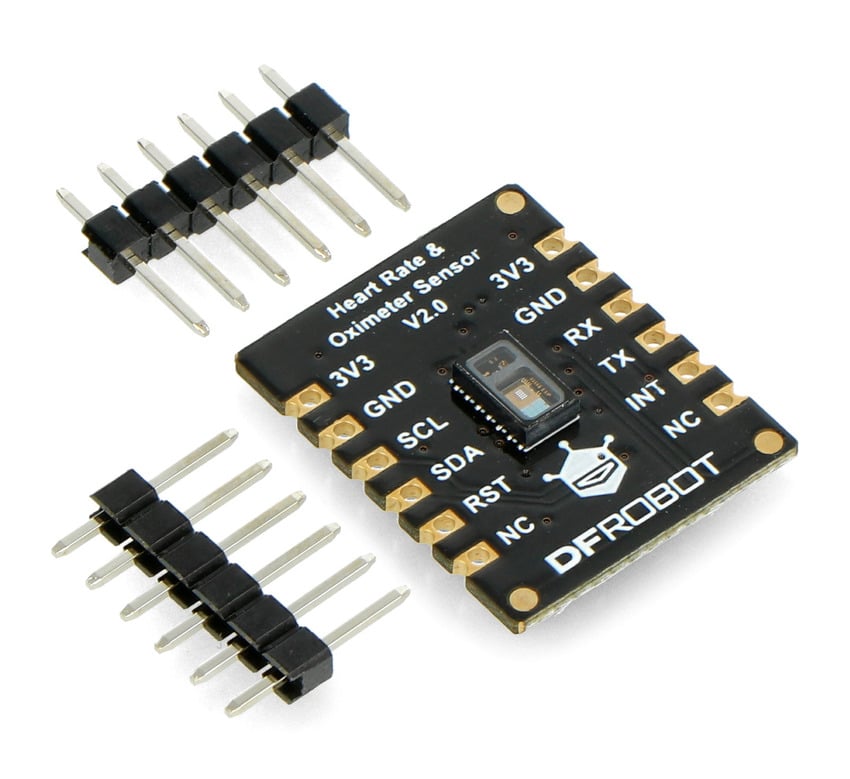

Pakken inneholder sensormodulen og 2 stk. rette 1x6-stiftlister med 2,54 mm deling.
