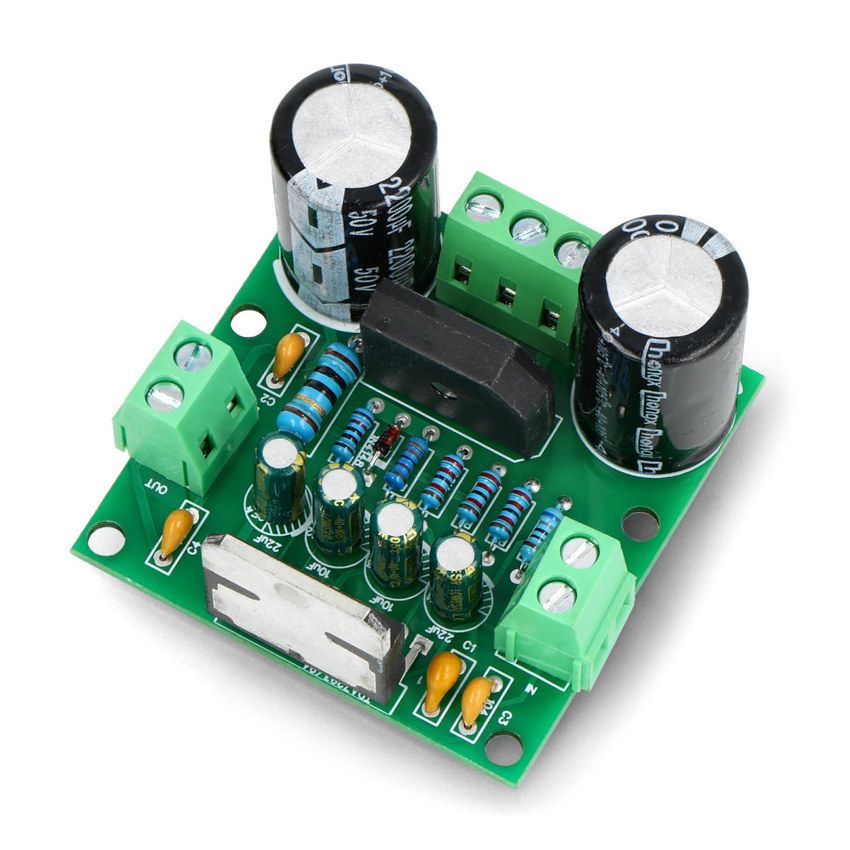

Enkanals lydforsterkermodul med komponenter og grønne skruterminaler, vist i skrå vinkel

Skip to the beginning of the images gallery

Enkanals lydforsterkermodul, opptil 100 W

Name: Enkanals lydforsterkermodul, opptil 100 W
SKU: MR-01419
Price: 469 NOK
Availability: InStock

Legg til i ønskeliste

kr 469,00

Bli den første til å omtale produktet

En kompakt effektforsterker for egne lydprosjekter.

Modulen gir én kanal i klasse AB og opptil 100 W maksimal toppeffekt. Med støtte for høyttalere på over 100 W og 4 til 8 Ω passer den til kraftige, hjemmelagde lydsystemer. Den krever dobbel vekselspenning fra 12 V til 32 V, og dobbel 32 V AC er anbefalt. Kretskortet måler 50 x 50 mm og er enkelt å integrere i et prosjekt. En kjøleribbe må monteres for å hindre overoppheting og driftsstans.

Kjøp nå så vil vi sende varen innen 28. okt. 2026

SKU

MR-01419

Kategorier:

Forsterker

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

100 W lydforsterkermodul for enkanals klasse AB-prosjekter

Denne enkanals effektforsterkermodulen er laget for klasse AB-lydprosjekter. Den leverer 85 W ved nominell forvrengning og har en maksimal toppeffekt på 100 W. Modulen kan brukes som en kompakt byggestein i hjemmebaserte og egenbygde lydsystemer.

Modulen kombinerer enkel montering med et lavt nivå av støy og forstyrrelser. PCB-formatet på 50 x 50 mm gjør den praktisk å integrere i en ny eller eksisterende konstruksjon.

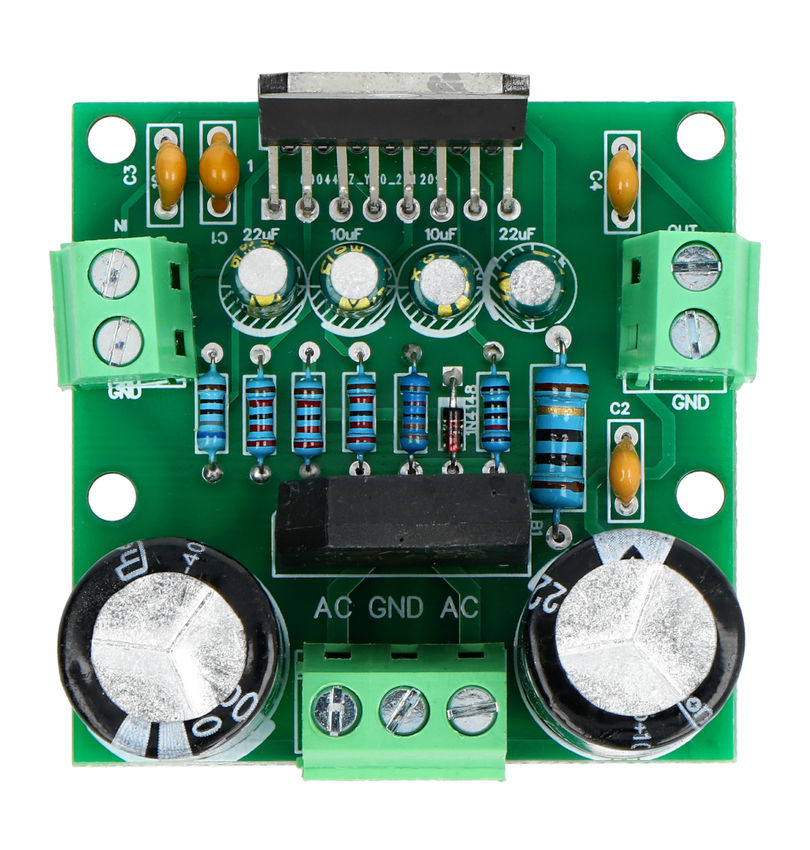

Enkanals lydforsterkermodul sett ovenfra med komponenter og skruterminaler — 85 W ved nominell forvrengning og opptil 100 W maksimal toppeffekt

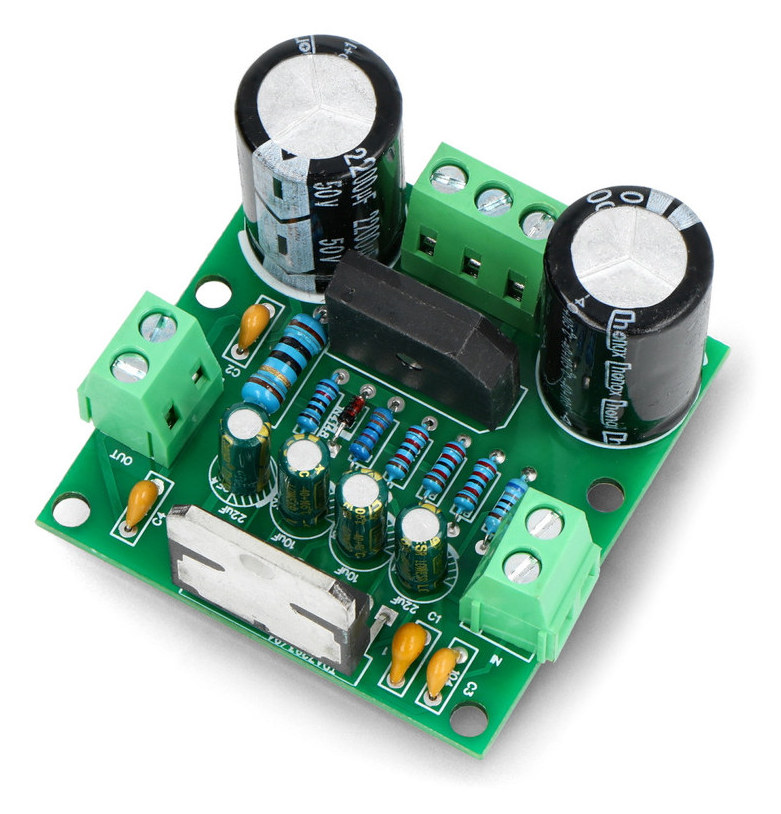

Enkanals lydforsterkermodul i skrå vinkel med kondensatorer og tilkoblinger — Kjøleribbe må monteres for å beskytte modulen mot overoppheting

Effekt, filtrering og nødvendig kjøling

Effekttrinnet støtter høyttalere med impedans fra 4 Ω til 8 Ω og effekt over 100 W. En kondensator på 50 V og 2200 µF sørger for filtrering i forsterkermodulen.

En kjøleribbe må monteres for at forsterkeren skal fungere riktig. Uten kjøleribbe kan modulen overopphetes og slutte å fungere, så nødvendig plass til kjøling må tas med i planleggingen av konstruksjonen.

Strømforsyning og integrering

Modulen bruker dobbel strømforsyning fra 12 V til 32 V AC, med dobbel 32 V AC som anbefalt nivå. Det skal brukes en transformator med tre ledere. Forsterkeren har én kanal og et PCB som måler 50 x 50 mm.

Ved utskifting eller innbygging bør konstruksjonen kontrolleres for riktig dobbel AC-forsyning, egnet høyttalerimpedans og tilstrekkelig plass til den påkrevde kjøleribben.
