EPEVER PWM-laderegulator 10A 12/24V med LCD og USB

EPEVER PWM-laderegulator 10A med LCD og USB

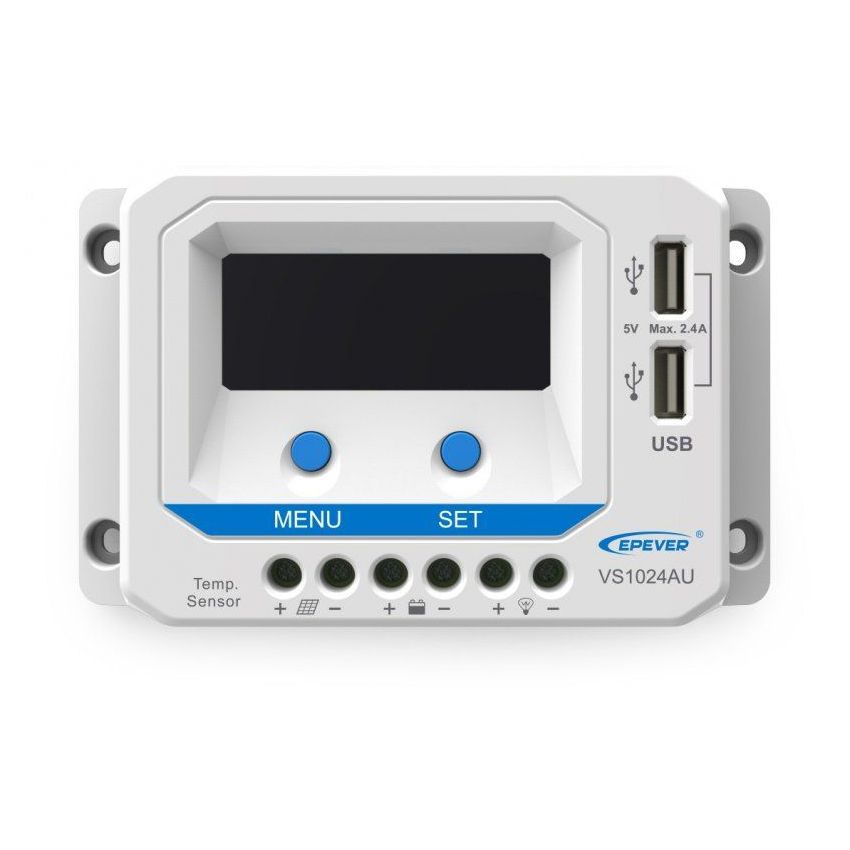

EPEVER VS1024AU er en PWM-laderegulator for solcellesystemer med automatisk gjenkjenning av 12V og 24V batterispenning. Regulatoren brukes mellom solcellepanel, batteri og DC-last for å styre ladingen og beskytte batteriet mot overladning og for dyp utlading.

PWM-regulering er en enkel og robust ladeteknologi som passer godt i mindre solcelleanlegg der panelspenning og batterispenning er tilpasset hverandre. Denne modellen har innebygd LCD-display, to USB-utganger og flere lastmoduser for lys og små DC-forbrukere.

Lading med LCD-visning og temperaturkompensasjon.

Displayet viser driftsdata og systemstatus, mens en ekstern temperatursensor kan brukes til temperaturkompensasjon av ladeparametere. Hvis temperatursensoren ikke er tilkoblet, bruker regulatoren 25 °C som fast referanseverdi.

Praktiske bruksområder

• små 12V eller 24V off-grid solcelleanlegg
• hytte, båt, camping, garasje og enkle energisystemer
• solcelledrevet belysning, hagebelysning og gatelysfunksjoner
• lading av forseglede, gel- eller væskefylte blybatterier
• DC-laster som skal kobles ut ved lav batterispenning
• USB-lading av små 5V-enheter i solcelleoppsett

Hva PWM-regulatoren gjør

Regulatoren styrer ladeprosessen i tre trinn: bulk, boost/equalize og float. Den overvåker batterispenning og lastutgang, og kan koble fra lasten når batteriet er for lavt, før den kobler inn igjen når spenningen er gjenopprettet.

• automatisk gjenkjenning av 12V eller 24V system
• støtte for batteritypene sealed, gel og flooded
• LCD-visning av blant annet PV-data, batteridata og laststatus
• energistatistikk og knappestyrt menybetjening

Lastmoduser og USB

Lastutgangen kan brukes i flere moduser, blant annet manuell drift, lysstyrt av/på, testmodus og timerfunksjoner. USB-portene gir samlet 5V DC / 2,4A og har kortslutningsbeskyttelse.

• dobbel USB-utgang for små elektroniske enheter
• laststyring for solcellelamper og små DC-forbrukere
• timerinnstillinger for drift etter solnedgang eller før soloppgang
• SET-knapp for last av/på, lagring og feilnullstilling

Viktig ved installasjon

Akumulatoren skal kobles til først, slik at regulatoren kan gjenkjenne systemspenningen. Ved frakobling gjøres rekkefølgen motsatt. Bruk riktig polaritet og monter en sikring nær batteriet, anbefalt innen 150 mm fra batteripolen.

• ikke slå på sikring eller bryter før alle tilkoblinger er kontrollert
• kontroller at PV-spenning og strøm ikke overstiger regulatorens grenseverdier
• koble invertere eller laster med høy startstrøm direkte til batteriet, ikke til LOAD-utgangen
• monter regulatoren tørt og beskyttet, med luft rundt enheten

Beskyttelsesfunksjoner

• beskyttelse mot omvendt polaritet på solcellepanel og batteri
• beskyttelse mot batterioverbelastning, overutlading og overoppheting
• beskyttelse mot kortslutning og overlast på lastutgangen
• kontroller-overtemperaturbeskyttelse
• feilhåndtering ved skadet eller frakoblet temperatursensor
