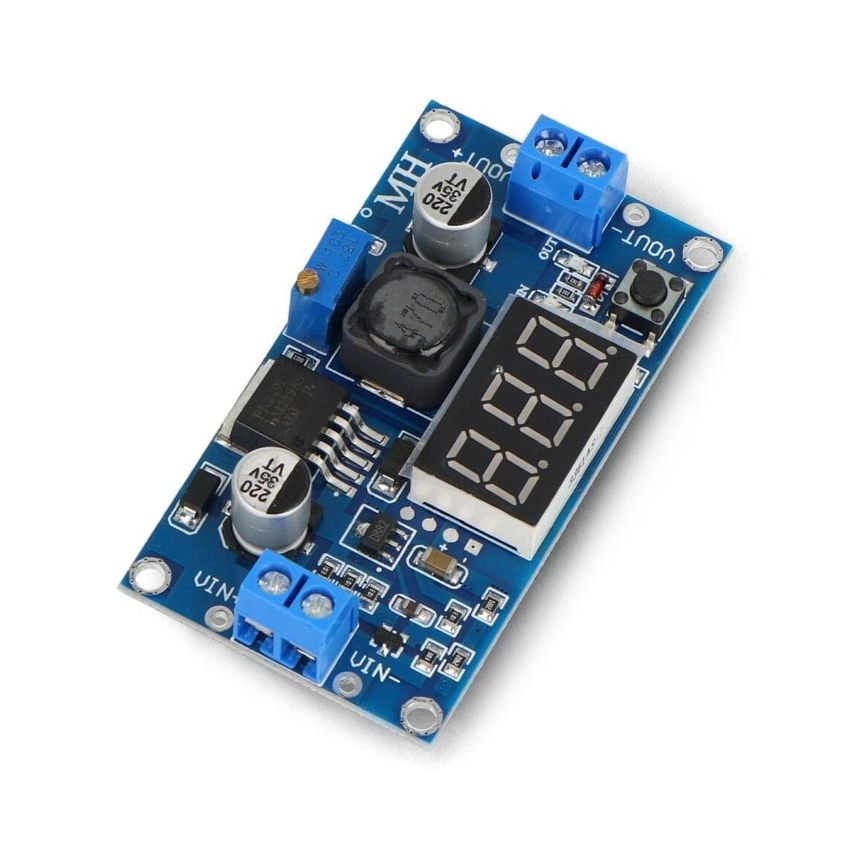

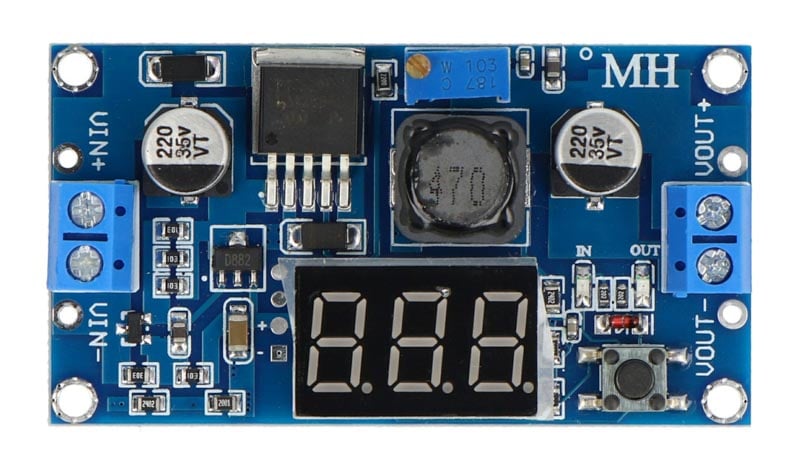

Justerbar step-down spenningsregulator LM2596, 3A, med LCD

Effektiv og justerbar step-down spenningsregulator med skjerm.

Denne enheten er basert på

LM2596 step-down spenningsregulator.

Den reduserer inngangsspenning fra 3,2V–35V til en justerbar utgangsspenning innenfor samme område.

Maksimal strøm på 3A.

Gir stabil og pålitelig strømforsyning.

Digital skjerm.

Viser sanntidsverdi for inn- eller utgangsspenning, noe som forenkler justering og overvåkning.

Høy effektivitet og kompakt design.

Regulatoren har en effektivitet på opptil 90 %, og passer utmerket til prosjekter med begrenset plass.

Skrueterminaler.

Gjør tilkoblingen enkel og rask, uten behov for lodding.

Allsidig bruk i ulike applikasjoner.

Denne spenningsregulatoren er ideell for hobbyprosjekter og mikrokontrollerbaserte systemer som

Arduino

og

Raspberry Pi.

Passer også til industrielle og kommersielle strømstyringssystemer.

Bruksområder

• DIY-elektronikkprosjekter

  : For stabil og effektiv strømforsyning i hobbyprosjekter.
• Arduino og Raspberry Pi: Reguler spenning trygt for mikrokontrollere.
• Strømstyring: Brukes i industrielle systemer og tilpassede kretsoppsett.
• Batteridrevne systemer: Reduser spenning effektivt i mobile enheter.

Tilkoblingsbeskrivelse for spenningsregulator.

Tabellen nedenfor viser funksjonen til hver enkelt pinne på spenningsregulatoren LM2596.

Modulen har fire tilkoblingspinner i form av skruterminaler. Utgangsspenningen velges innenfor området 3,2 V til 35 V ved hjelp av et potensiometer.

NB! Dette er en step-down regulator, så utgangsspenningen kan ikke være høyere enn inngangsspenningen.

Tekniske informasjoner

• Inngangsspenning: 3,2V–35V DC
• Utgangsspenning: 3,2V–35V DC (justerbar, lavere enn inngangsspenningen)
• Maksimal utgangsstrøm: 3A (med kjøling, opptil 2A uten kjøleribbe)
• Effektivitet: Opptil 90 % (avhengig av belastning)
• Skjerm: Digital voltmeter som viser inn- eller utgangsspenning (velges med knapp)
• Kontroller: LM2596 step-down regulator
• Svitsjefrekvens: 150 kHz
• Dimensjoner: 65 x 36 x 12 mm
• Vekt: 23 g
• Montering: 4 monteringshull (3 mm diameter)
