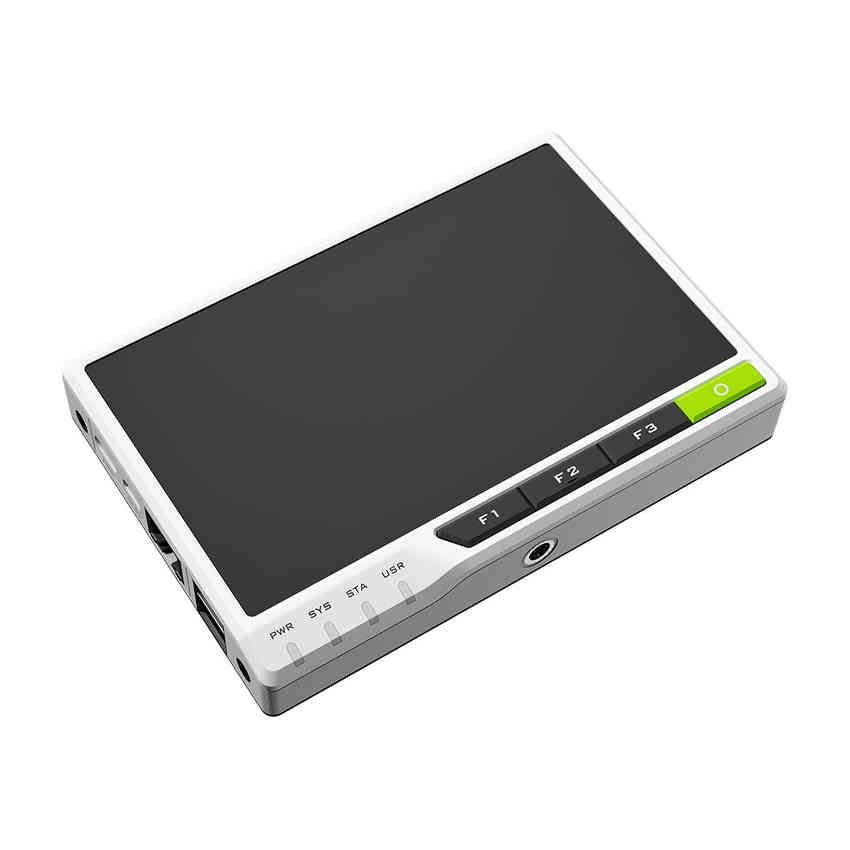

reTerminal med Raspberry Pi CM4 og 5-tommers berøringsskjerm

Linux-terminal med Raspberry Pi CM4 og 5-tommers berøringsskjerm

reTerminal samler Raspberry Pi Compute Module 4, berøringsskjerm og flere kommunikasjonsgrensesnitt i én integrert enhet. Den firekjerners Cortex-A72-prosessoren kjører ved 1,5GHz og kombineres med 4GB RAM og 32GB eMMC-lagring. Den kapasitive IPS-skjermen har en oppløsning på 1280 x 720 piksler.

Enheten leveres med Raspberry Pi OS og har dual-band WiFi, Bluetooth 5.0 Low Energy og Gigabit Ethernet. Dette gir et fleksibelt utgangspunkt for IoT-, edge- og elektronikkprosjekter som trenger lokal betjening og nettverkstilkobling.

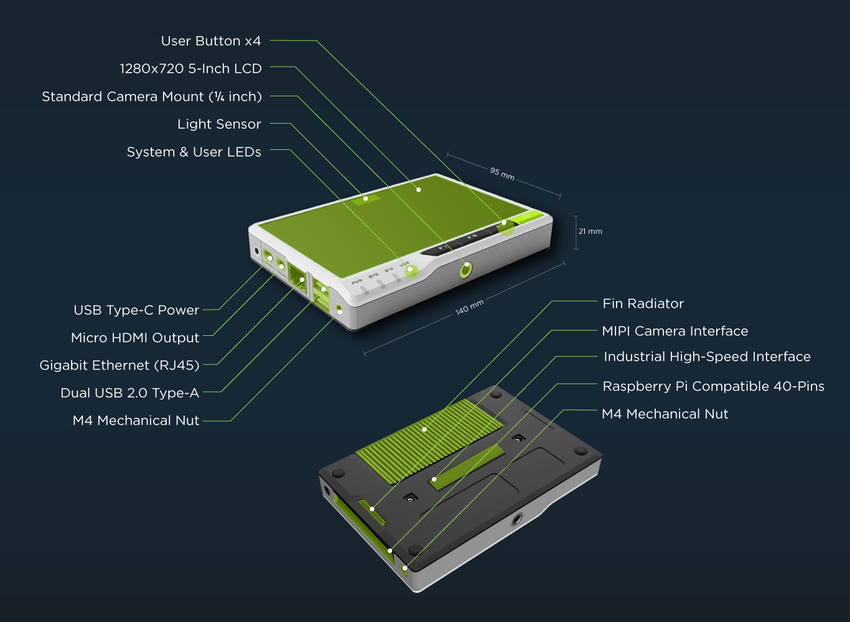

Tilkoblinger og utvidelser for elektronikkprosjekter

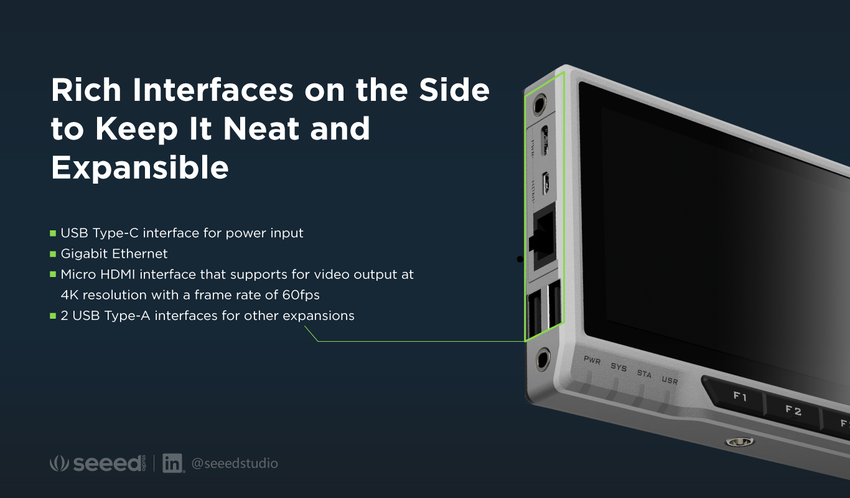

USB-C brukes til strømforsyning, mens Gigabit Ethernet og dual-band WiFi gir henholdsvis kablet og trådløs nettverkstilkobling. Enheten har dessuten to USB 2.0 Type-A-porter og microHDMI med støtte for opptil 4K ved 60 bilder per sekund.

En 40-pinners GPIO-kontakt følger Raspberry Pi-utformingen. Kamera kan kobles til via et 2-linjers MIPI CSI-grensesnitt. Det vertikale utvidelsesgrensesnittet omfatter PCIe Host Gen 2, USB 2.0 og PoE. Med egnede utvidelser kan løsningen også inngå i systemer basert på blant annet LoRa, Zigbee, Sub-1GHz, LoRaWAN og 4G/5G.

Kapasitiv IPS-skjerm med flerberøring

Den 5-tommers LCD-skjermen har et kapasitivt panel med støtte for flerberøring. Oppløsningen er 1280 x 720 piksler, og pikseltettheten er oppgitt til 293 PPI. IPS-panelet gir brede innsynsvinkler og god fargegjengivelse.

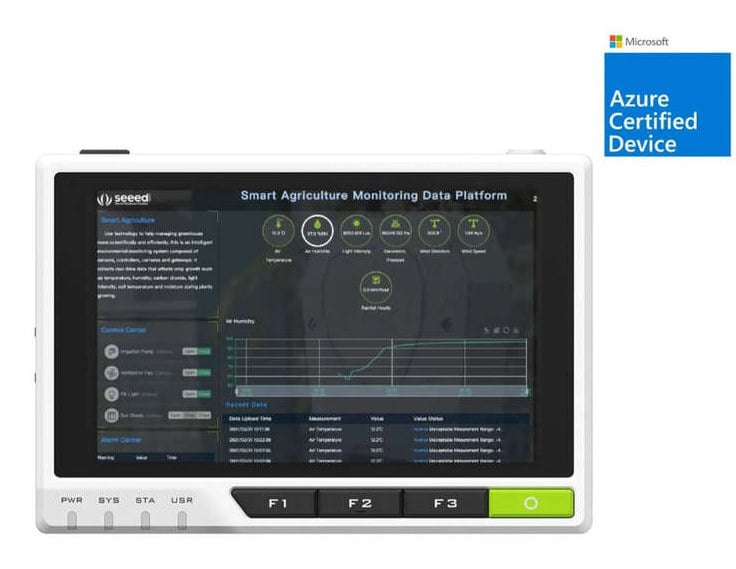

Berøringsskjermen gjør det mulig å legge styring, statusinformasjon og et grafisk brukergrensesnitt direkte på terminalen. Ved behov kan en ekstern skjerm kobles til via microHDMI.

Integrerte sensorer, sikkerhet og multimediefunksjoner

Den innebygde maskinvaren omfatter akselerometer, digital lyssensor og sanntidsklokke. En kryptografisk koprosessor støtter sikker maskinvarelagring av nøkler, asymmetrisk signering, verifisering og nøkkelutveksling.

Multimediestøtten omfatter H.265-dekoding i 4K ved 60 bilder per sekund, H.264-koding i 1080p ved 60 bilder per sekund og OpenGL ES 3.0. Enheten er også sertifisert for Microsoft Azure. GPIO-funksjonene inkluderer blant annet UART, I2C, SPI, SDIO, DPI, PCM, PWM og GPCLK-utganger.

Bruksområder for reTerminal

Kombinasjonen av Linux, berøringsskjerm, nettverk og utvidelsesgrensesnitt passer til flere typer prototyper og integrerte løsninger:

• Sentral node med lokal betjening i IoT- og edge-systemer
• Betjeningspanel eller sentralmodul for bygningsautomasjon
• Kontroll- og grensesnittmodul i robotprosjekter
• Elektronikkprosjekter innen adgangskontroll
• Egenutviklede enheter med sensorer, kamera eller industriell I/O
• Prototyper for kunstig intelligens (AI), der Linux-terminalen brukes som lokal betjeningsflate i en edge-løsning
