Programmerbar joystickkontroller med to 5-veis Hall-joysticker

Programmerbar joystickkontroller for droner og robotikk

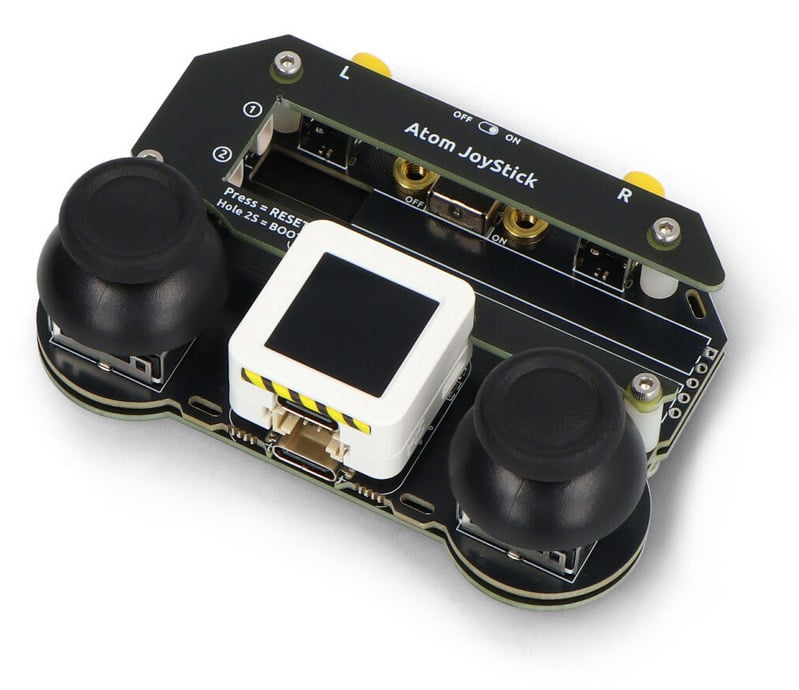

Kontrolleren kombinerer to 5-veis styrespaker med Hall-sensorer, to funksjonsknapper, en bryter, RGB-dioder og en passiv buzzer. AtomS3 fungerer som hovedkontroller, mens STM32F030F4P6 håndterer samprosesseringsfunksjoner. Denne oppbygningen gir programmerbare betjeningsmuligheter for blant annet droner, roboter, smarte biler og egne elektronikkprosjekter.

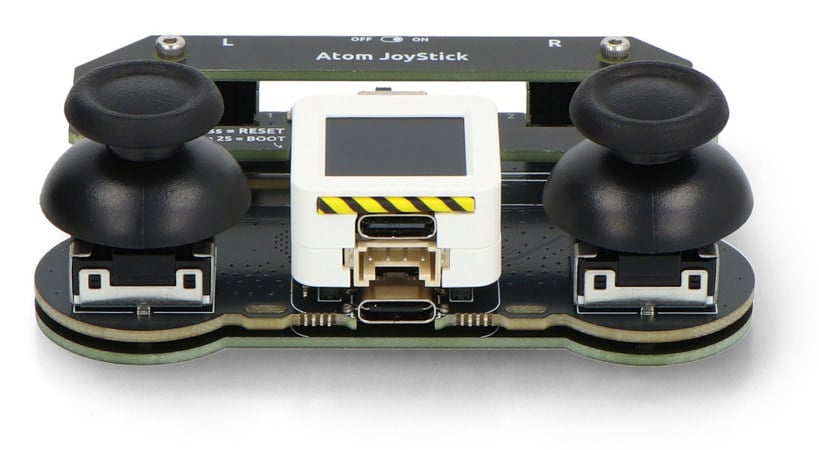

To 5-veis styrespaker med Hall-sensorer

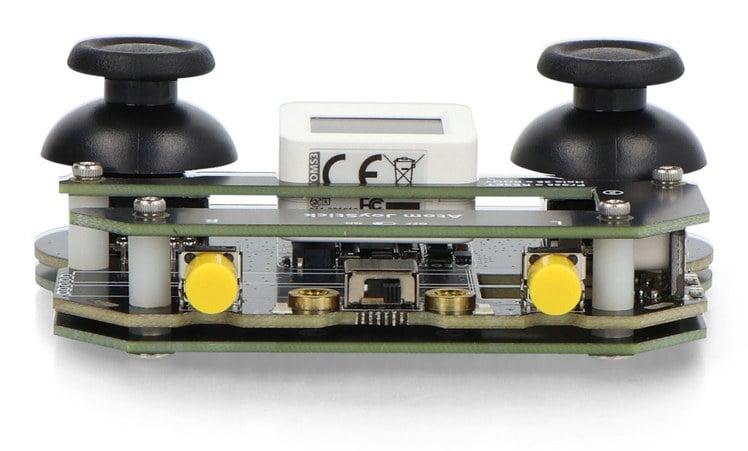

De to styrespakene registrerer bevegelser ved hjelp av Hall-sensorer. Sammen med knappene, bryteren og de innebygde signalfunksjonene gir de flere måter å utvikle og betjene en programmerbar kontrolløsning på:

• To 5-veis styrespaker
• Hall-sensorer for presis registrering
• Venstre og høyre funksjonsknapp
• RGB-dioder av typen WS2812C
• Passiv buzzer ved 5020Hz

Programvare, trådløs kommunikasjon og kompatibilitet

Kontrolleren leveres med forhåndsinstallert fastvare for styring av Stamp Fly og kommuniserer med denne via ESP-NOW. Kildekoden er åpen, slik at funksjonene kan tilpasses og utvides for egne prosjekter.

Den er kompatibel med Atom Lite, Atom Matrix, AtomS3 Lite og AtomS3. Dette gir flere alternativer ved utvikling av programmerbare kontrollsystemer og prototyper.

Batteri og lading

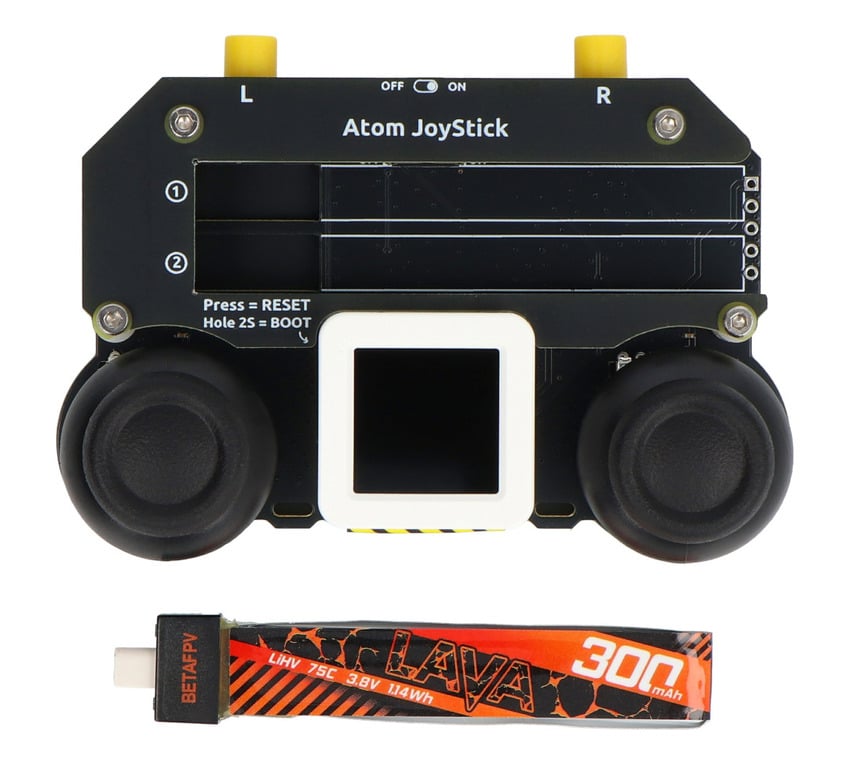

Kontrolleren har et litiumionbatteri på 300mAh med batterispenning på 4,35V. Ladesystemet bruker TP4067 ved 4,35V, og oppgitt ladestrøm er 5V DC / 430mA. Omtrentlig ladetid er 55 minutter ved 5V / 1A. Batteriet følger med i pakken.

To ladekretser for høyspenningsbatteriet er integrert i kontrolleren.
