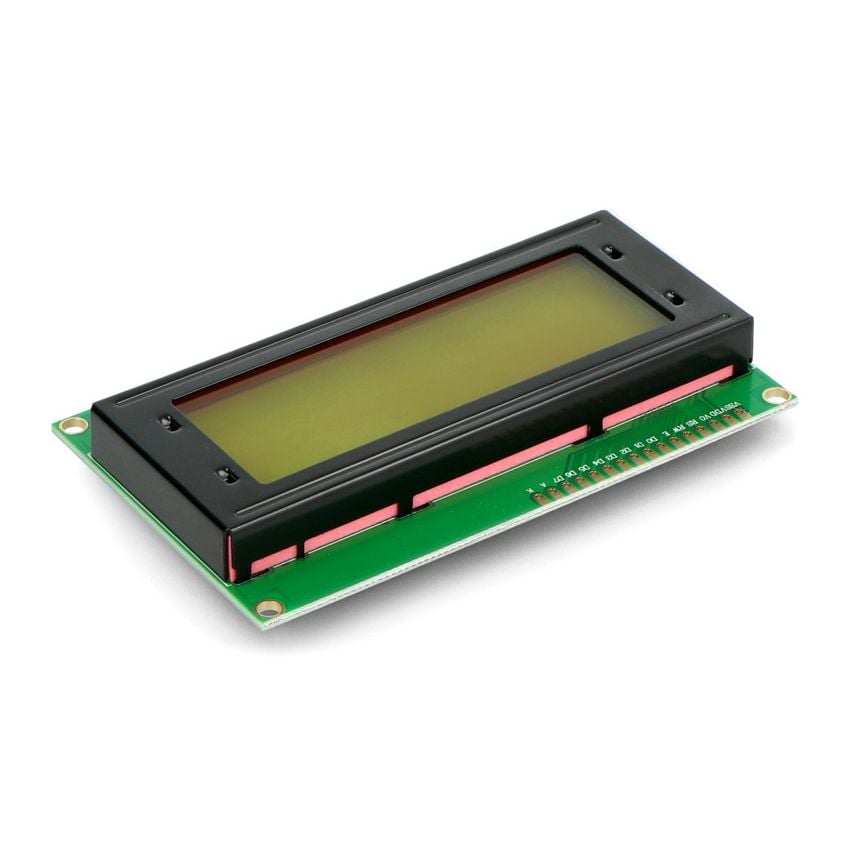

Alfanumerisk LCD-skjerm 4x20 med grønn bakbelysning sett i skrå vinkel

Alfanumerisk LCD-skjerm 4x20 tegn med grønn bakbelysning

Legg til i ønskeliste
kr 199,00
Bli den første til å omtale produktet

Vis data tydelig på fire linjer.

Denne alfanumeriske LCD-skjermen viser 20 tegn per linje på fire linjer, med svarte tegn og grønn bakbelysning. Modulen drives med 5V og bruker GPIO-grensesnitt, noe som gjør den egnet til visning av tekst og verdier i mikrokontrollerprosjekter.

Kom i gang med Arduino og LiquidCrystal.

Skjermen er kompatibel med Arduino og kan styres med LiquidCrystal-biblioteket som følger med Arduino IDE. Den leveres uten innloddede kontakter.

Kjøp nå så vil vi sende varen innen 29. okt. 2026
SKU
MR-01444
Kategorier:
Skjermer og displays
Frakt fra 79kr
Betal med Vipps, kort eller senere
EHF-faktura for bedrifter

Norsk butikkNorsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

LCD-modul for fire linjer med 20 tegn

Den alfanumeriske LCD-modulen viser verdier over fire linjer, med opptil 20 tegn på hver linje. Den har svarte tegn, grønn bakbelysning og en driftsspenning på 5V. Modulen bruker GPIO som grensesnitt og har ikke berøringsfunksjon.

Formatet egner seg til tekstbasert informasjon fra en mikrokontroller, blant annet måleverdier, driftsstatus og enkle menyer. Modulen måler 98 x 60 mm, mens avstanden mellom monteringshullene er 93 x 55 mm.

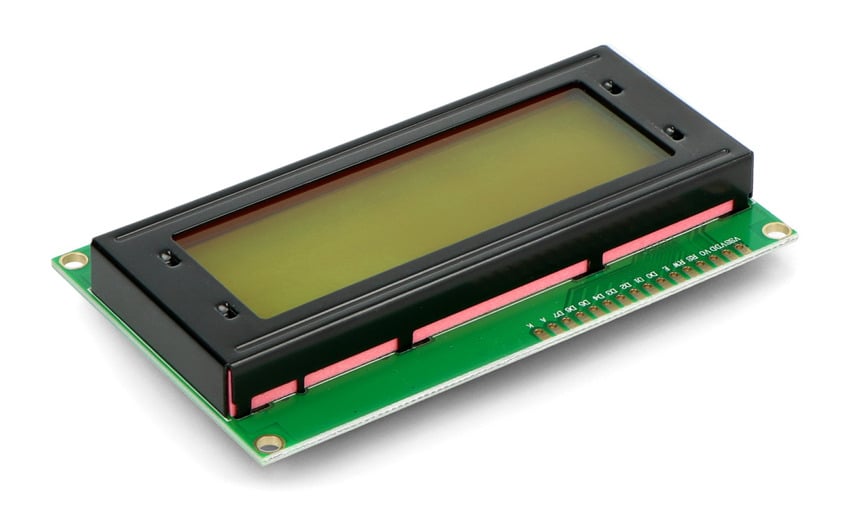

LCD-modul med grønn bakbelysning og tilkoblingspinner langs kantenLCD-modul med grønn bakbelysning og tilkoblingspinner langs kanten
Fire tekstlinjer med opptil 20 tegn på hver linje

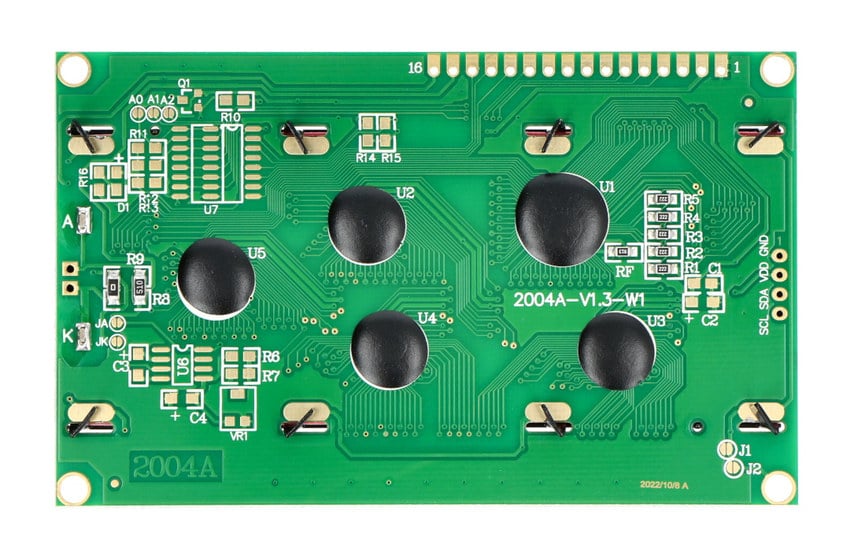

Baksiden av det alfanumeriske LCD-modulet med kretskort og monteringshullBaksiden av det alfanumeriske LCD-modulet med kretskort og monteringshull
Modulen leveres uten innloddede kontakter

Tilkobling til mikrokontroller

Skjermen styres gjennom registervalg, lese- og skrivesignal, aktiveringssignal og databussen DB0 til DB7. V0 brukes til kontrast, mens bakbelysningen har egne tilkoblinger for 5V og jord. Tilkoblingspunktene er ikke merket på kretskortet, og modulen leveres uten innloddede kontakter.

Modulen er kompatibel med Arduino. LiquidCrystal-biblioteket, som inngår i standardutvalget av biblioteker og eksempler i Arduino IDE, kan brukes til å styre skjermen.

Bruksområder for alfanumerisk LCD

Skjermen kan brukes når et mikrokontrollerprosjekt skal presentere tekst eller verdier over flere linjer. Aktuelle eksempler er:

  • Visning av måleverdier fra et mikrokontrollersystem
  • Statusmeldinger og driftsinformasjon fordelt over flere linjer
  • Tekstbaserte menyer i elektronikkprosjekter
  • Arduino-prototyper som bruker LiquidCrystal-biblioteket

Pinnefunksjoner

Tilkoblingene følger denne funksjonsdelingen:

1, VSS
Jord for kretsen
2, VDD
5V strømforsyning
3, V0
Kontrast
4, RS
Instruksjonsregister ved lavt nivå, dataregister ved høyt nivå
5, R/W
Lesing ved lavt nivå, skriving ved høyt nivå
6, E
Aktivering av skjermen
7 til 14, DB0 til DB7
Databuss
15, LEDA
5V strømforsyning til bakbelysningen
16, LEDK
Jord for bakbelysningen

Spesifikasjoner

Skjermtype
Alfanumerisk LCD
Visningsformat
4 x 20 tegn
Tegnfarge
Svart
Bakbelysning
Grønn
Grensesnitt
GPIO
Berøringsfunksjon
Nei
Skjermdiagonal
2,90 tommer
Driftsspenning
5V
Modulmål
98 x 60 mm
Avstand mellom monteringshull
93 x 55 mm
Kontakter
Ikke innloddet
Mer informasjon
SKUMR-01444
EAN7073330514441
