Radiomodul nRF24L01+ 2,4 GHz med SPI og innebygd antenne

Radiomodul nRF24L01+ for trådløs 2,4 GHz-kommunikasjon

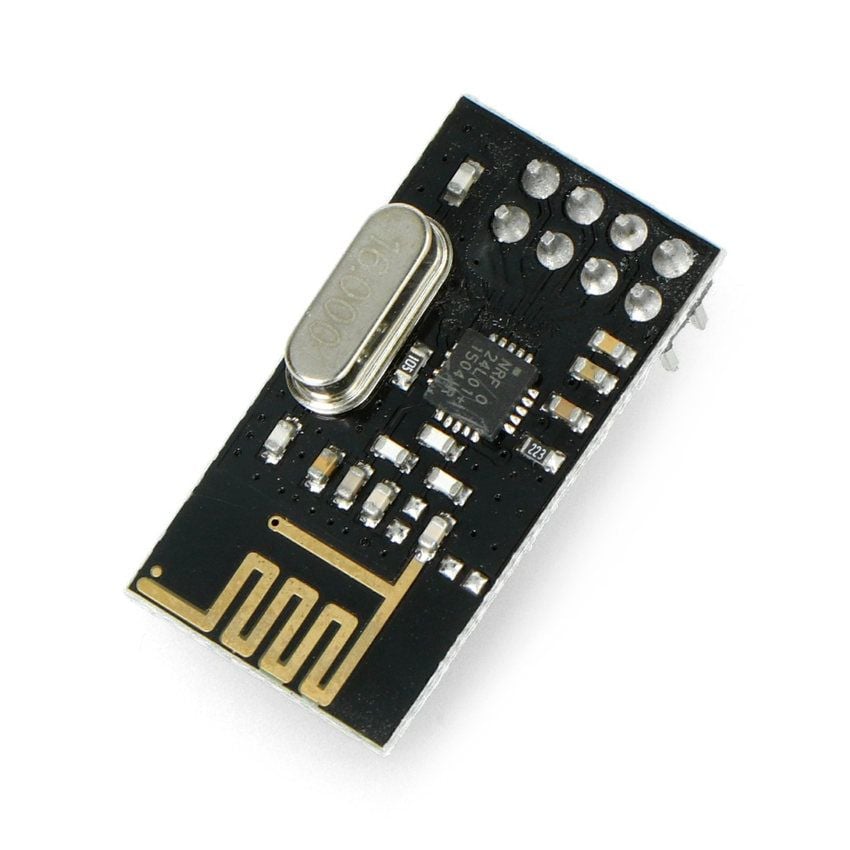

Radiomodulen nRF24L01+ kombinerer sender og mottaker for dataoverføring i 2,4 GHz-båndet. Den styres via SPI og har en innebygd mikrostripantenne, slik at en ekstern antenne ikke er nødvendig. Kretskortet måler 30 x 16 mm og kan bygges inn i kompakte elektronikkprosjekter.

Funksjoner og dataoverføring

Brikken integrerer frekvenssyntese, RF-filtre, GFSK-modulator og demodulator, radiokontroller, konfigurasjonsregistre og maskinvarebaserte FIFO-buffere for sender og mottaker. Modulen støtter automatisk pakkeoverføring og datahastigheter på 250 kbps, 1 Mbps eller 2 Mbps. Sendeeffekten kan justeres fra -18 dBm til 0 dBm i trinn på 6 dBm.

Rekkevidde og plassering

Maksimal oppgitt rekkevidde er opptil 100 m, avhengig av omgivelsene og eventuelle hindringer mellom enhetene. Den faktiske rekkevidden bør kontrolleres i det ferdige produktet. Kretskort, skjermer, transformatorer, store spoler og andre ledende deler nær antennen kan redusere signalrekkevidden. En annen plassering i kabinettet kan derfor gi bedre radioforhold.

Kompatibilitet og tilkobling

SPI-grensesnittet gjør det mulig å koble modulen til en mikrokontroller eller FPGA. Den kan brukes med blant annet Arduino Uno, Arduino Nano, STM32Discovery og Raspberry Pi. Det finnes et Arduino-bibliotek for konfigurasjon og dataoverføring. Tilkobling til koblingsbrett eller utviklingskort kan kreve separate prototypkabler eller kontaktlister, som ikke er dokumentert som inkludert.

De digitale inngangene tåler 5 V-signaler, men selve modulen skal forsynes med en spenning innenfor området 1,9 V til 3,6 V. Den gjennomgående stiftlisttilkoblingen har et raster på 2,54 mm.

Bruksområder

Modulen egner seg til prosjekter som trenger SPI-styrt radiokommunikasjon mellom separate elektronikkenheter, for eksempel:

• Trådløs datautveksling mellom mikrokontrollerbaserte prototyper
• Overføring av styresignaler og data i små mobile roboter
• Arduino-prosjekter med konfigurerbar datahastighet og sendeeffekt
