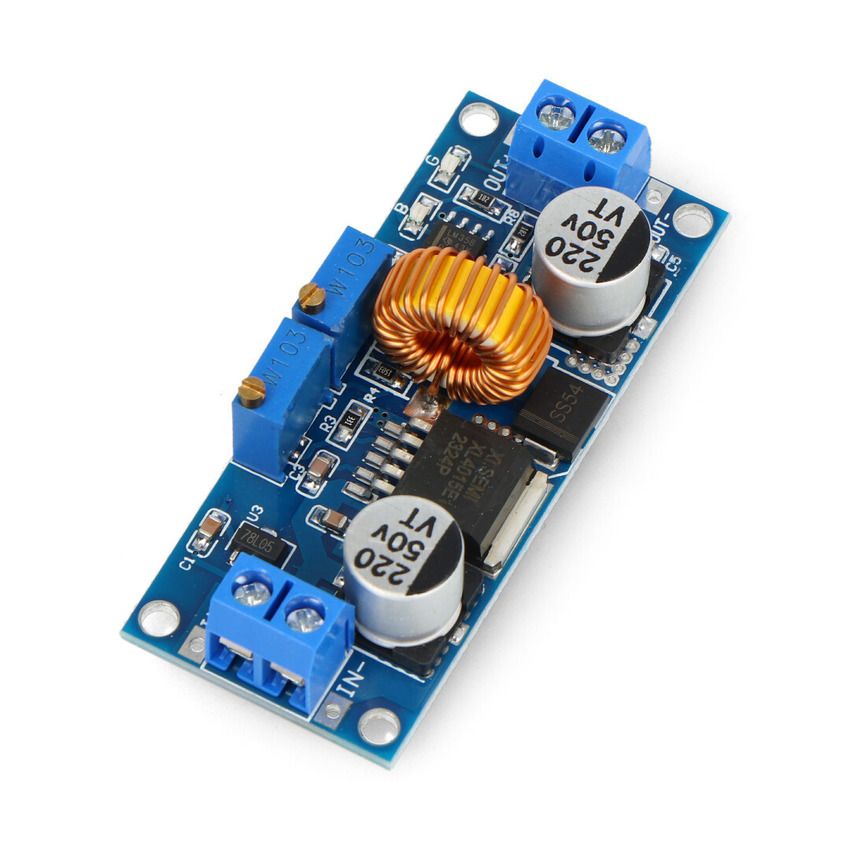

Justerbar step-down-omformer med synlig spole, skruterminaler og kjølekrets

Skip to the beginning of the images gallery

Justerbar step-down-omformer, opptil 5A med kjøling

Name: Justerbar step-down-omformer, opptil 5A med kjøling
SKU: MR-01372
Price: 189 NOK
Availability: InStock

Legg til i ønskeliste

kr 189,00

Bli den første til å omtale produktet

Utgangsspenning og strøm stilles inn hver for seg.

Denne impulsbaserte step-down-omformeren tar imot 3,3V til 36V og gir en regulerbar utgangsspenning som ikke kan overstige inngangsspenningen. Maksimal kontinuerlig utgangsstrøm er 5A ved bruk av kjøling. To potensiometre brukes til å stille henholdsvis utgangsspenning og utgangsstrøm, mens tre LED-indikatorer viser strømforsyning, varsler om høy strøminnstilling og markerer når maksimalt strømområde er nådd. Fire skruterminaler brukes til inn- og utgang. Kortet måler 62 x 26 x 12 mm og har fire monteringshull med diameter 2,5 mm.

Kjøp nå så vil vi sende varen innen 26. okt. 2026

SKU

MR-01372

Kategorier:

Step-down omformere

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Justerbar step-down-omformer for spenningsreduksjon

Dette er en svitsjet step-down-modul som reduserer spenning fra et inngangsnivå mellom 3,3V og 36V til en lavere, justerbar utgangsspenning. Siden kretsen bare senker spenningen, kan utgangen ikke stilles høyere enn inngangen. Modulen kan levere opptil 5A kontinuerlig når den brukes med kjøling. To potensiometre gir separat regulering av utgangsspenning og utgangsstrøm, mens tre LED-indikatorer formidler driftsstatus og strøminnstilling.

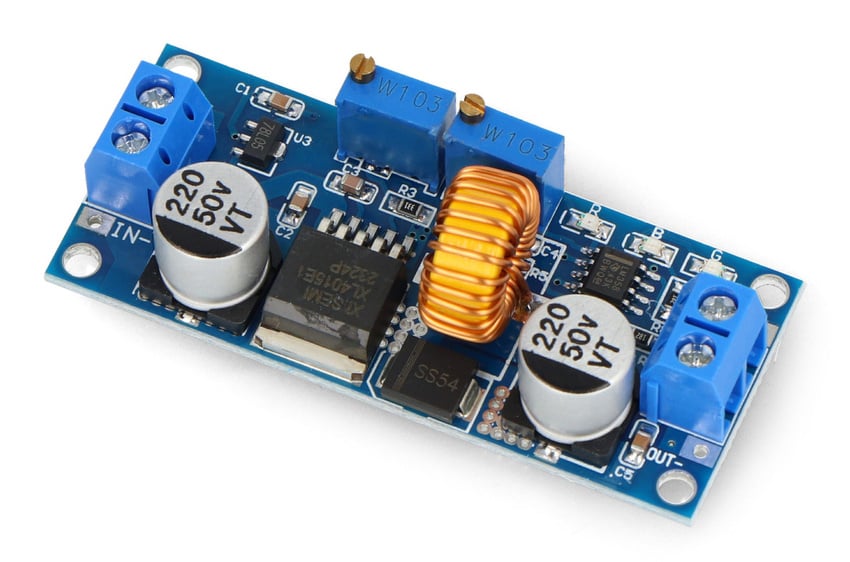

Justerbar step-down-omformer med kretskort, spole og skruterminaler — Utgangsspenning og utgangsstrøm reguleres med hvert sitt potensiometer

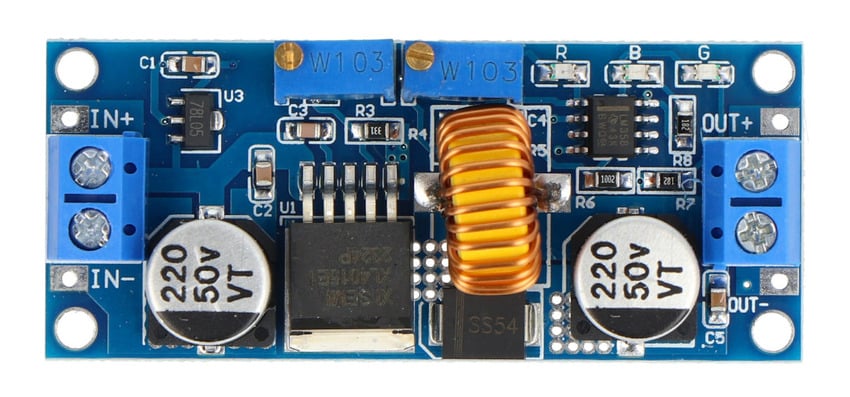

Step-down-omformer ovenfra med inngangs- og utgangsterminaler — Fire skruterminaler gir separate tilkoblinger for inn- og utgang

Tilkobling og justering

Modulen har fire skruterminaler. IN+ og IN- brukes til inngangsspenningen, mens OUT+ og OUT- kobles til utgangen. Minuspolene fungerer som jord. Det venstre potensiometeret regulerer utgangsspenningen, og det høyre regulerer utgangsstrømmen. Grønn LED angir strømtilførsel, blå LED varsler om en høy strøminnstilling, og rød LED angir at det maksimale strømområdet er nådd.

Bruksområder

Den justerbare spenningsreduksjonen og separate strømreguleringen gjør modulen aktuell i flere typer elektronikkprosjekter, så lenge inngangsspenningen og behovet for kjøling tilpasses de dokumenterte grensene.
