En laboratoriestrømforsyning gir elektronikkprosjektet en justerbar og målbar likespenningskilde. Den viktigste fordelen er ikke flest mulig volt eller ampere, men at du kan stille riktig spenning, begrense strømmen og se hvordan kretsen oppfører seg i det øyeblikket den slås på.
Hva betyr CV og CC?
En vanlig benkforsyning arbeider i to reguleringsmodi. I CV (constant voltage, konstant spenning) holder den innstilt spenning så lenge lasten ikke prøver å trekke mer enn strømgrensen. Det er kretsen som bestemmer hvor mye strøm som faktisk går. En strømgrense på 5 A betyr altså ikke at forsyningen «presser» 5 A inn i et kort som bare bruker noen hundre milliampere.
I CC (constant current, konstant strøm) har lasten nådd strømgrensen. Forsyningen senker da utgangsspenningen for å holde strømmen ved grensen. Et CC-symbol under oppstart er derfor viktig informasjon: kortet kan ha en kortslutning, feil polaritet eller bare en høy, forventet startstrøm. Slå av utgangen og finn årsaken dersom du ikke ventet CC.
Innstilt: 12 V og strømgrense 0,5 A
Overgangspunkt: R = 12 V / 0,5 A = 24 Ω
Last 100 Ω: I = 12 V / 100 Ω = 0,12 A → under grensen, CV, utgang 12 V
Last 10 Ω: ville trengt 1,2 A → CC, 0,5 A, utgang 0,5 A × 10 Ω = 5 V
Kortslutning: → CC, 0,5 A, utgang nær 0 VOverstrømsvern, ofte merket OCP, er ikke det samme som CC. OCP slår utgangen helt av når terskelen passeres, mens CC lar forsyningen fortsette med lavere spenning. Strømgrensen virker heller ikke momentant: kondensatoren på forsyningens utgang kan levere en kort strømpuls før reguleringen tar over. Les manualen før du stoler på funksjonen som vern for en dyr prototype.
Spenning, strøm og effekt
| Spesifikasjon | Spørsmål før kjøp | Vanlig feil | Praktisk kontroll |
|---|---|---|---|
| Maksimal spenning | Hva er den høyeste inngangsspenningen i prosjektene? | Å velge høy spenning uten behov og overse finjusteringen | Kontroller område, innstillingsoppløsning og nøyaktighet |
| Maksimal strøm | Hva trekker lasten kontinuerlig og ved oppstart? | Å tro at strømgrensen tvinger strøm gjennom lasten | Mål en normal last og sett en bevisst grense |
| Maksimal effekt | Kan ønsket spenning og strøm leveres samtidig? | Å gange frontpanelets maksimum uten å lese effektgrensen | Kontroller utgangskarakteristikken i manualen |
| Antall kanaler | Trenger kretsen én eller flere isolerte forsyningsskinner? | Å tro at USB-uttaket er en ekstra justerbar kanal | Se om kanalene er uavhengige og hvordan jord er koblet |
| Støy og regulering | Skal du teste lyd, radio eller følsomme sensorer? | Å vurdere forsyningen bare etter watt | Les spesifikasjonene for rippel, last- og linjeregulering |
Maksimal spenning, maksimal strøm og maksimal effekt er tre forskjellige grenser. En forsyning merket 30 V og 10 A kan ha en effektgrense som gjør at 30 V og 10 A ikke er tilgjengelig samtidig. Det er modellens utgangskarakteristikk som avgjør. En Korad U200 med 0-30 V, 0-5 A og 150 W kan levere fullt område samtidig fordi 30 V × 5 A = 150 W, mens andre modeller har et mer begrenset effektområde.
Legg inn rimelig margin for startstrøm og senere prosjekter, men ikke la et høyt tall erstatte oppløsning og kontroll. Til små sensorkort er det ofte viktigere å kunne stille og lese lave strømmer pålitelig enn å ha flere hundre watt tilgjengelig.
Lineær eller svitsjet?
Benkforsyninger bygges enten med lineær regulering eller som svitsjede forsyninger (SMPS). Begge kan ha CV og CC, men de har ulike styrker.
| Egenskap | Lineær forsyning | Svitsjet forsyning |
|---|---|---|
| Støy og rippel | Lav | Høyere, særlig høyfrekvent støy |
| Størrelse og vekt | Stor og tung transformator | Kompakt og lett |
| Virkningsgrad | Lav; mye blir varme ved lav utgangsspenning og høy strøm | Høy |
| Effekt for pengene | Lavere | Høyere |
| Passer best til | Lyd, analog måling, radio og følsomme sensorer | Motorer, LED-er, generell prototyping og høy effekt |
Til mikrokontrollere og vanlig hobbyelektronikk fungerer en god svitsjet forsyning fint. Velg lineær når støy faktisk betyr noe for målingene dine.
Trygg første oppstart
- Finn dokumentert inngang: Les databladet eller merkingen for nominell spenning, polaritet og forventet forbruk. Ikke gjett ut fra kontakten alene.
- Se over kortet uten strøm: Se etter loddebroer, løse ledninger, elektrolyttkondensatorer og kontaktretning. Mål gjerne motstanden mellom forsyningsskinnene, men husk at kondensatorer påvirker målingen.
- Still spenningen med utgangen av: Bekreft verdien på displayet. På kritiske oppsett kan et separat multimeter kontrollere spenningen før lasten kobles til.
- Velg en begrunnet strømgrense: Lavt nok til å begrense skade, men høyt nok til forventet oppstart. En vilkårlig svært lav grense kan få en frisk krets til å gå i CC og starte om igjen og om igjen.
- Koble med riktig polaritet: Bruk korte, hele ledninger og kontakter som tåler strømmen. Unngå løse krokodilleklemmer som kan berøre hverandre.
- Slå på og følg med: Se på spenning, strøm og CV/CC-indikasjon. Slå av ved uventet strøm, lukt, lyd eller varme.
Med denne arbeidsmåten blir strømforbruket et feilsøkingssignal. Et mikrokontrollerkort som ligger stabilt på forventet hvilestrøm, forteller noe annet enn et kort som straks treffer grensen. Noter verdiene for en enhet som virker; de blir et nyttig referansepunkt ved neste reparasjon.
Flere kanaler
Én kanal holder til mange prosjekter på 3,3 V, 5 V, 9 V og 12 V. Flere kanaler blir nyttige når en analog krets trenger positiv og negativ forsyning, eller når logikk og motor skal forsynes hver for seg. En trippel laboratoriestrømforsyning kan samle slike oppsett, men ordet «trippel» sier ikke om kanalene er isolerte, kan seriekobles eller har felles jord.
Seriekobling kan gi høyere spenning og parallellkobling mer strøm, men bare når produsenten uttrykkelig tillater det og beskriver terminaler, sense-ledninger og lastdeling. Ikke bygg en slik kombinasjon etter en tilfeldig illustrasjon på nettet. Forsyningens isolasjon, jordforbindelse og vern avgjør om oppsettet er trygt.
Et fast USB-uttak på fronten er praktisk til lading, men er ikke en uavhengig regulerbar kanal. Skal du analysere USB-strøm, trenger du et instrument som viser forhandlingen og energiflyten, slik vi forklarer i guiden multimeter, oscilloskop eller USB-tester.
Programmering og logging
Manuelle knotter er raske ved prototyping. En programmerbar forsyning blir interessant når du skal gjenta en spenningssekvens, dokumentere mange testpunkter eller la en datamaskin lese av spenning og strøm. Du kan for eksempel sveipe spenningen kontrollert eller logge hvordan et produkt reagerer på belastning over tid.
Et grensesnitt alene gjør ikke en test reproduserbar. Noter fastvareversjon, måleintervall, kabellengde, temperatur, strømgrense og hvilken last som var tilkoblet. Forsyningens egen avlesning av spenning og strøm har begrenset nøyaktighet og oppløsning. Korte strømtopper kan dessuten være raskere enn display- eller loggeintervallet; da trengs oscilloskop med strømprobe eller shunt.
Fire vanlige feil
- For tynne eller lange ledninger: Spenningsfallet havner i kabelen, og lasten får mindre spenning enn displayet viser. Remote sense kan kompensere på forsyninger som støtter det, men feil tilkobling av sense-ledningene kan være risikabelt.
- Feil strømgrense: En frisk last kan havne i CC under oppstart. Det ser ut som en programvarefeil, men årsaken er at spenningen faller sammen.
- Batterilading uten riktig lader: En laboratorieforsyning er ikke en fullverdig lader. Kjemi, antall celler, balansering, temperatur og når ladingen skal stoppe, må håndteres av dokumentert ladeutstyr.
- Ukjent jord: Minusterminalen, chassisjord, oscilloskopjord og USB-jord kan være koblet sammen. Kartlegg forbindelsene før du kobler flere nettdrevne instrumenter til samme krets.
Startpakke til benken

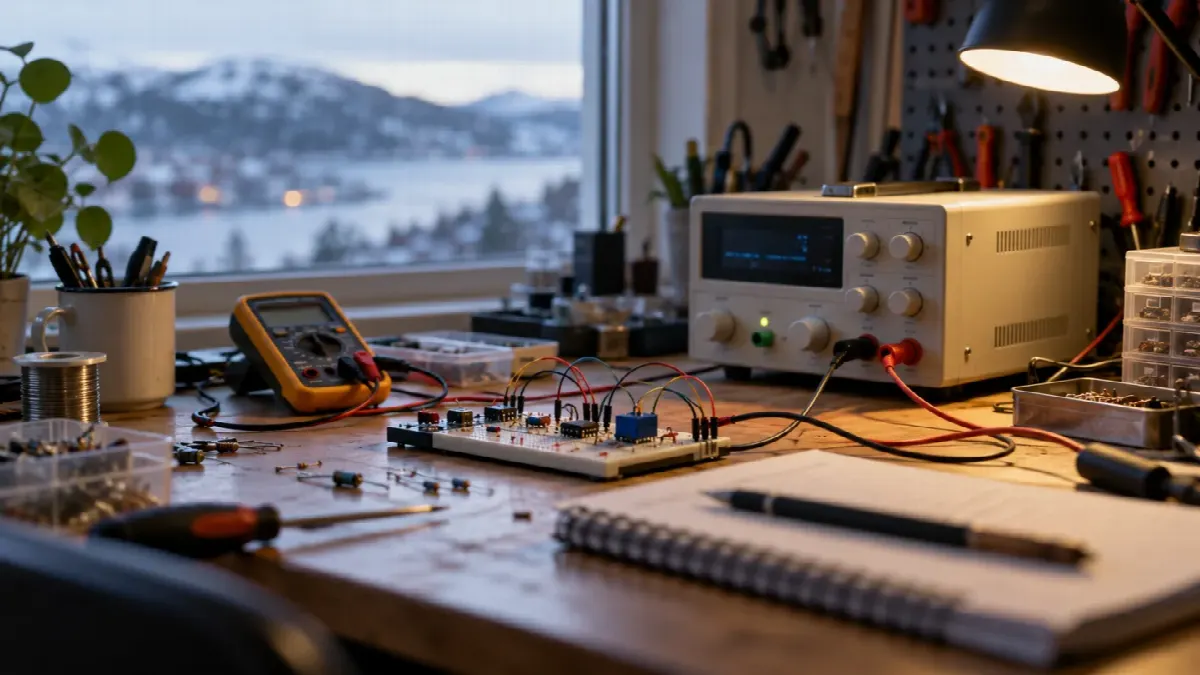

Til mikrokontrollere og små DC-kretser er én justerbar forsyning, gode bananledninger, et multimeter og en ryddig sikrings- eller bryterløsning et godt grunnsett. Suppler med krokodilleklemmer og testkroker som er isolert helt frem til kontaktpunktet. Et koblingsbrett passer til prototyper med lav effekt, men tåler ikke alle strømmer eller frekvenser.
Velg deretter etter oppgaven: flere kanaler for flere forsyningsskinner, høyere strøm for motorer, lav støy for analog måling eller programmering for automatiske tester. Se hele utvalget av laboratoriestrømforsyninger. Bruk guiden ESP32 for nybegynnere når den første lasten er et sensor- eller mikrokontrollerprosjekt, og guiden til DC-motorstyring når du skal teste en motor med strømgrense.
Kilder og videre lesing
Forklaringen av CV, CC og strømgrense er kontrollert mot Rohde & Schwarz sin fagveiledning og Tektronix sin tekniske introduksjon til DC-forsyninger. Valgkriteriene spenning, strøm, effekt, kanaler, rippel og avlesning er kontrollert mot Keysights guide til benkforsyninger. Kontroller alltid modellens grenser og tilkobling i manualen til forsyningen og databladet til lasten.
Oppsummering
En god laboratoriestrømforsyning passer arbeidsområdet ditt og gjør oppstarten målbar. I CV bestemmer lasten strømmen; i CC senker forsyningen spenningen for å holde strømgrensen. Kontroller spenning, strøm og effekt samlet, og velg flere kanaler, lineær regulering eller programmering bare når testene trenger det. Start alltid med dokumentert polaritet, en begrunnet strømgrense og utgangen avslått mens du kobler.
