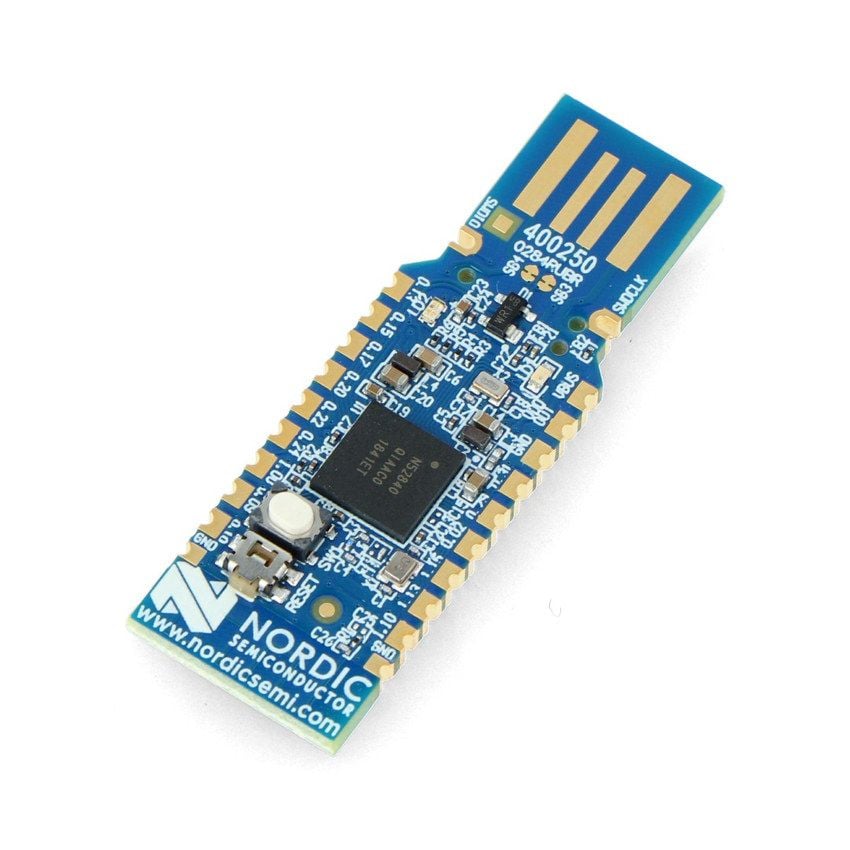

USB-kommunikasjonsmodul med Bluetooth 5.0 og Zigbee

USB-radiomodul for Bluetooth, Zigbee og 2,4 GHz

Denne USB-baserte kommunikasjonsmodulen er laget for datamaskiner som skal kommunisere med trådløse enheter på kort avstand. Den støtter flere standarder og protokoller på 2,4 GHz, slik at samme modul kan brukes med blant annet Bluetooth 5.0, Bluetooth mesh, Thread, Zigbee, ANT og IEEE 802.15.4.

Trådløse protokoller og radio

Radiofunksjonene omfatter en 2,4 GHz-transceiver med oppførte hastigheter på 1 Mb/s og 2 Mb/s. Støtten for både Bluetooth mesh og IEEE 802.15.4-baserte protokoller gjør modulen aktuell for ulike typer maskenettverk og trådløse utviklingsprosjekter. Oppgitt forsterkning er +8 dBm.

Grensesnitt, GPIO og betjening

Modulen har 15 GPIO og grensesnittene UART, SPI, TWI, PDM, I2S, QSPI og PWM. Den har også 12-bits ADC, NFC-A og USB 2.0. En programmerbar RGB-LED kan brukes til egne indikasjoner, mens funksjonsknappen gir en lokal inngang for programstyrte handlinger og testing.

Minne og kryptografiske funksjoner

Med en klokkefrekvens på 64 MHz, 1 MB flashminne og 256 kB RAM har modulen ressurser for programkode og behandling av radiokommunikasjon. Den oppførte maskinvaren omfatter også 128-bits AES CCM og ARM CryptoCell for løsninger som benytter de integrerte kryptografiske funksjonene.

Eksempler på bruk

Kombinasjonen av USB og flere kortdistanseprotokoller gir flere praktiske bruksområder:

• Kommunikasjon mellom en datamaskin og Bluetooth 5.0-enheter
• Utvikling og testing av Bluetooth mesh-nettverk
• Zigbee-kommunikasjon i smarthusprosjekter
• Prototyper basert på Thread eller IEEE 802.15.4
• ANT- og 2,4 GHz-radiokommunikasjon
