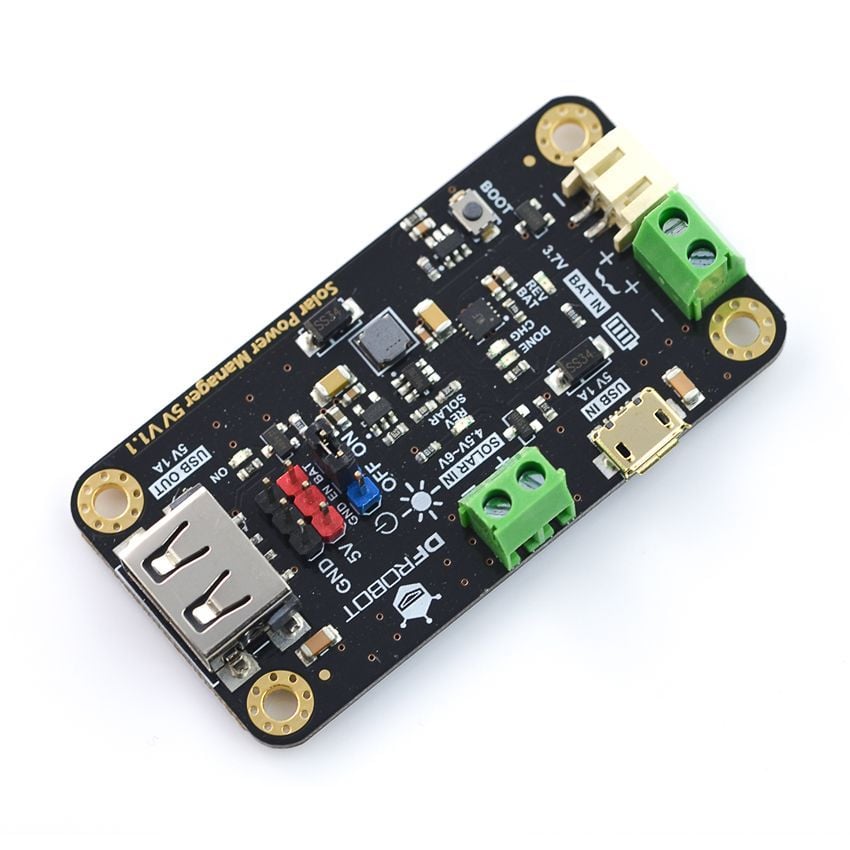

Solar Power Manager – laderegulator for 4,5–6V solpaneler

Praktiske bruksområder for solcelleprosjekter:

• Miljøovervåking med solenergi

  : Ideell for selvforsynte sensornettverk i felt.
• Solcelledrevne roboter: Muliggjør uavhengig strømforsyning for mobile enheter.
• Kompakte solcellegatelys: Passer godt til små belysningssystemer med batteribuffer.
• Solcellebanker: Effektiv styring av lading og utgang i portable løsninger.
• Strømforsyning til Arduino og Raspberry Pi: Perfekt for å bygge solcelledrevne mikrokontrollerprosjekter.
• Små skalerbare solenergisystemer: Lar hobbybrukere lage egne strømstasjoner med batterilagring.
• Skoleprosjekter med fornybar energi: Brukes i undervisning og eksperimentering med bærekraftige løsninger.
• DIY-løsninger for hverdagsbruk: Som solcelledrevne ladere, sensorer eller alarmsystemer.

Beskrivelse av  de forskjellige elementene i Solar Power Manager - solcellestyringsmodulen.

• Solenergistyringssystem IC: CN3065

• Celle inngangsspenning (SOLAR IN):

  4,5 V til 6 V

• Batteri inngang (BAT IN):

  3,7 V litium-polymer eller litium-ion batteri

• Lade strøm (USB/SOLAR IN):

  900 mA
• Ladestopp-spenning: 4,2 V ±1%
• Justerbar strømforsyning: 5 V, 1 A
• Ladeeffektivitet: 73%
• Ru strøm: <1 mA
• Driftstemperatur: -40°C til 85°C
• Dimensjoner: 33 x 63 mm
• Sikkerhet:
  • BAT IN: Beskyttelse mot overladning/utladning, strøm- og reversertilkoblingsbeskyttelse
  • 5 V/USB UT: Kortslutningsbeskyttelse, overspenningsbeskyttelse, overopphetingsbeskyttelse
  • SOLAR IN: Beskyttelse mot reversertilkobling

Eksempel på Solenergisystem basert på DFRduino UNO

• Solcellepanel 3,5 W/6 V
• Mini solcelle 1 W / 6 V

• Laderegulator 4,5-6V:

  1 stk.
• Jumper 2,54 mm: 1 stk.
• Nylon avstandsmuttere M3 x 10 mm: 4 stk.
• Rustfrie skruer M3 x 5 mm: 4 stk.
• Svart aluminium varmespreder 14 x 14 x 7 mm: 1 stk.
• Termisk ledende skive 14 x 14 x 0,5 mm: 1 stk.
