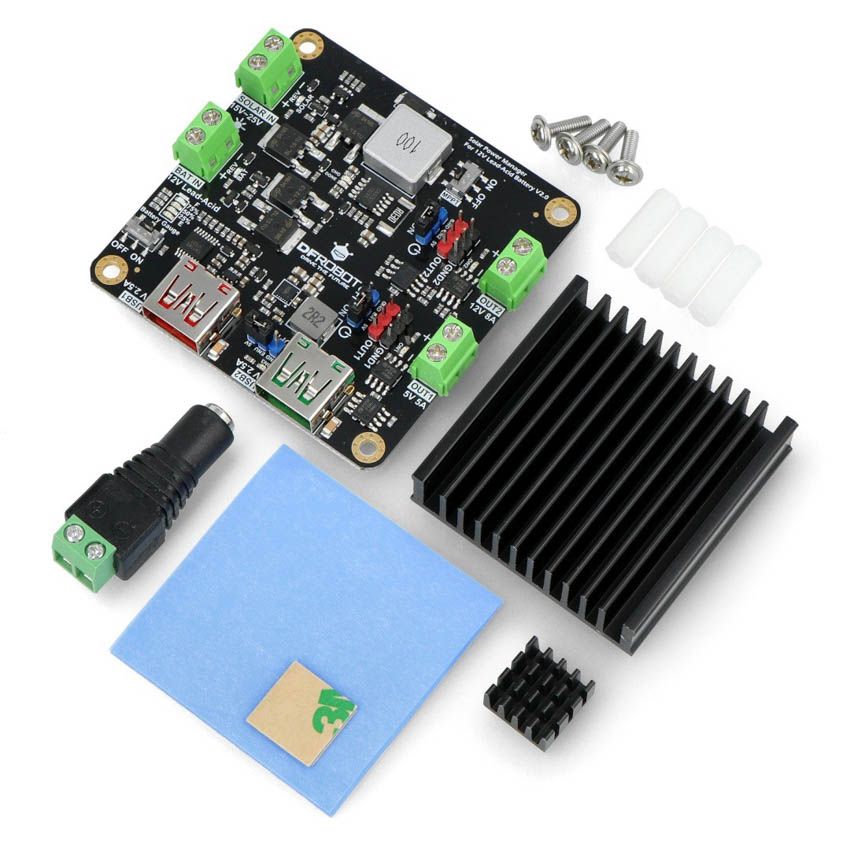

Solenergikontroller for 12V blybatteri

er en middels kraftig høyeffektiv

solenergistyringsmodul som kan lade et 12-volts batteri

med maksimalt 4A ved bruk av et standard 18V (med opptil 100W)

solcellepanel.

Den er egnet for applikasjoner innen 100W, som 12V belysningsutstyr, sikkerhetsovervåking, små roboter, pumper eller miljøovervåkingsstasjoner. Den har MPPT (Maximum Power Point Tracking) funksjon, som maksimerer utgangseffekten fra solcellepaneler under ulike lysforhold. Sammenlignet med vanlige PWM-solcellekontrollere kan den forbedre ladeeffektiviteten med 10%-30%. Takket være sin lille størrelse og lette vekt er den enklere å integrere i dine prosjekter.

Modulen tilbyr doble høyeffektsutganger på 5V 5A (OUT1) og 12V 8A (OUT2) og doble USB-utganger på 5V 2,5A (USB1/USB2). Bortsett fra USB1, kan alle utganger slås AV/PÅ via I/O-pinner på de fleste kontrollere (3.3V/5V kompatible). Denne funksjonen bidrar til å dynamisk strømforsyne laster og redusere strømforbruket. Ulike beskyttelsesfunksjoner er også inkludert for å sikre solsystemenes sikkerhet og stabilitet.

Ladekontrolleren

har to høystrømsutganger (OUT1=5V 5A, OUT2=12V 8A) og to USB-utganger (USB1=5V 2,5A, USB2=5V 2,5A). Blant disse deler OUT1/USB1/USB2 5A strøm (maksimal strøm 8A), det vil si at den totale utgangseffekten av disse tre utgangene IKKE skal overstige 5V*5A=25W (maksimal 40W). Hvis bare en av OUT1/USB1/USB2 utgangene brukes alene, har hver utgang en 5V 5A utgangsevne (dvs. hvis USB1 brukes alene, kan den kontinuerlig gi 5V 5A; hvis USB2 brukes alene, kan den også gi 5V 5A). Når USB1 er slått på, kan den ikke slås av og har ingen utgangsindikator. Brukere kan bruke jumpere eller I/O-pinner for å kontrollere PÅ/AV for OUT1/OUT2/USB2. Sett jumpere inn i PÅ-posisjonen på den blå headeren. Den tilsvarende utgangen vil bli slått på (den grønne indikatoren lyser), og vil bli slått av når den settes inn i AV-posisjonen. Trekk ut jumpere og koble hvilken som helst digital I/O-pin og jord (GND) til pinnene på den blå headeren merket EN og GND (OUT1 tilsvarer EN1, OUT2 tilsvarer EN2, USB2 tilsvarer ENU). Sett I/O-pinnen til HØY for å slå på utgangen. Sett den til LAV for å slå av.

Denne funksjonen er spesielt nyttig i vannpumper, solgatelys eller smart jordbruk, som dynamisk bytter belysning eller pumper avhengig av omgivelseslys eller jordfuktighet.

Modulen lader trygt og raskt lithiumbatterier gjennom tre faser: vedlikeholdslading, konstantstrømlading, konstantspenningslading.

Vedlikeholdslading: Siden den interne motstanden i blysyrebatteriet blir høy når spenningen er lav, er det ikke hensiktsmessig å lade med stor strøm i begynnelsen. Ellers øker batteritemperaturen og batteriets levetid reduseres. Når batterispenningen er lavere enn vedlikeholdsladingens terskelspenning på 11,1V, går modulen inn i vedlikeholdsladingsfasen og lader batteriet med 17,5% av maksimal ladestrøm opp til 700mA, til batterispenningen er høyere enn 11,1V.

Konstantstrømlading: Når batterispenningen er høyere enn 11,1V, går modulen inn i konstantstrømladingsfasen, og batteriet lades med konstant strøm opp til 4A. Under fasene vedlikeholdslading og konstantstrømlading, lyser CHG-rød LED og DONE-grønn LED slukker.

Konstantspenningslading: Når batterispenningen nærmer seg ladeavslutningsspenningen på 14,8V, går modulen inn i konstantspenningsladingsfasen. Modulen fortsetter å lade batteriet med konstant spenning, og ladingsstrømmen avtar gradvis. Når ladingsstrømmen faller til 38% av maksimal ladingsstrøm på 1,52A, avsluttes ladningen og modulen går inn i flytladefasen. CHG-rød LED slukker og DONE-grønn LED lyser.

Flytlading: Modulen opprettholder 13,55V for å kompensere for batteritap på grunn av selvutlading eller belastning.

Automatisk opplading: Under flytende tilstand, hvis modulens inngangskilde (SOLAR IN) ikke er slått av og batterispenningen synker på grunn av selvutlading eller belastning, når batterispenningen faller til 83,95% av konstantspenningsladespenningen på 12,42V, starter en ny ladesyklus automatisk.

SOLAR IN-porten kan kobles til et standard

solcellepanel med en nominell spenning på 18V.

Med tanke på størrelsen, vekten, prisen på solcellepanelet og modulens maksimale ladingsstrøm, anbefales et solcellepanel med en nominell effekt på ikke mer enn 100W.

Denne modulen benytter en firestegs ladingsmodus for blysyrebatterier. Spenningen i konstantspenningsfasen er 14,8V, og spenningen i flytladefasen er 13,55V. Selv om BAT IN-porten kan kobles til et 12V blysyrebatteri, har slike batterier mange undergrupper:

• FLA (Flooded Lead Acid)

• AGM (Absorbent Glass Mat batteri)

• Gel batteri

De spesifikke parametrene for disse batteriene er ikke alle like. Brukere bør være oppmerksomme på to parametere for batteriet: flytbrukspenningsområde og syklusbrukspenningsområde. 13,55V bør være innenfor flytbrukområdet og 14,8V bør være innenfor syklusbrukområdet. Hvis batteriet ikke angir disse parameterne, vennligst kontakt batteriprodusenten eller forhandlerne.

• Solenergi Strømstyrings-IC: CN3767
• Sol-INN-spenning (SOLAR IN): 15V~25V
• Batteri-INN-spenning (BAT IN): 12V blysyrebatteri

• Ladestrøm:

  Maks 4A ved vedlikeholdslading, konstantstrøm, konstantspenning, vedlikeholdslading, firetrinns lading dedikert til 12V blysyrebatteri
• Vedlikeholdsladespenning: 13.55V
• Overutladningsbeskyttelsesspenning: 10.8V
• Gjennomsnittlig solcelleladeeffektivitet (18V SOLAR IN): 94%
• Utganger: OUT1 5V 5A, OUT2 12V 8A, USB1 5V 2.5A, USB2 5V 2.5A
• USB1/USB2 støtter tre USB ladeprotokoller:
• Apple 2.4A: DP=2.7V, DM=2.7V
• SAMSUNG 2.0A: DP = 1.2V, DM =1.2V
• BC1.2: DP=DM=0V (Kortslutning)
• OUT1/USB1/USB2 effektivitet: 93%@50% belastning
• OUT2 effektivitet: 98%@50% belastning
• Hvilestrøm: <4 mA
• Beskyttelsesfunksjoner
• SOLAR IN: Tilbakestrøm/omvendt koblingsbeskyttelse
• BAT IN: Overutladning/overlading/omvendt koblingsbeskyttelse
• OUT1-2/USB1-2: Kortslutning/overstrøm/overopphetingsbeskyttelse
• Driftstemperatur: -40℃～85℃
• Dimensjon: 68.0mm*68.0mm
