24 V innbyggingsstrømforsyning med 156 W effekt

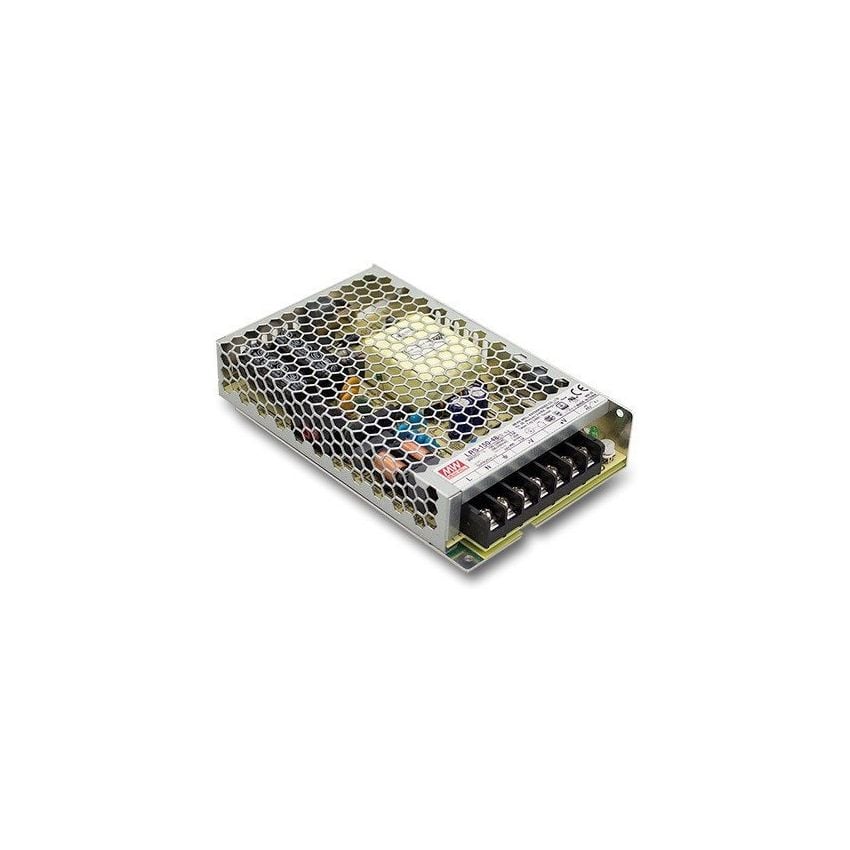

Mean Well LRS-150-24 er en svitsjet innbyggingsstrømforsyning som leverer nominelt 24 V DC, opptil 6,5 A og 156 W. Metallkapslingen måler 159 x 97 x 30 mm. Den lave høyden på 30 mm gjør strømforsyningen egnet for innbygging i maskiner, automasjonsutstyr, styreskap og fordelingstavler med begrenset plass.
Justerbar utgang og valgbar inngang
Utgangsspenningen kan reguleres fra 21,6 V til 28,8 V. En bryter på kapslingen velger inngangsområde for 115 V eller 230 V AC. De tilhørende områdene er 85-132 V AC og 170-264 V AC. Strømforsyningen kan også mates med 240-370 V DC når bryteren står i 230 V-stillingen.
Beskyttelse og temperaturstyring
Innebygde beskyttelsesfunksjoner dekker kortslutning, overbelastning, overspenning og overtemperatur. Ved overoppheting kobles utgangen ut. Etter at kapslingen er avkjølt, kobles strømforsyningen av og på igjen for å gjenoppta driften.
Kjølingen skjer ved naturlig konveksjon uten vifte. Typisk virkningsgrad er 89 %, mens effektforbruket uten belastning er under 0,5 W. Driftstemperaturen er fra -30 °C til +70 °C, med effektreduksjon ved temperaturer over 50 °C.
Bruksområder for 24 V DC
Kombinasjonen av regulerbar utgang, lav byggehøyde og skruterminaler passer blant annet til følgende innbyggingsoppgaver:
- 24 V strømforsyning i maskiner med behov for opptil 6,5 A
- Strømforsyning til automasjonsutstyr
- Innbygging i styreskap med begrenset høyde
- Montering i fordelingstavler
Montering og elektrisk tilkobling
Kapslingen har M3-hull i bunnen og på siden. Elektrisk tilkobling skjer via skruterminaler merket L, N, FG, -V og +V. Inngangsområdet velges med bryteren på kapslingen, mens likespenningen kobles til de separate utgangsterminalene.
Spesifikasjoner
Type
Svitsjet innbyggingsstrømforsyning i metallkapsling
Utgangsspenning
24 V DC, regulerbar fra 21,6 V til 28,8 V
Rippel og støy
Maks. 200 mVp-p
Inngangsspenning
85-132 V AC eller 170-264 V AC, 240-370 V DC
Valg av inngangsområde
Bryter for 115 V eller 230 V AC
Effektforbruk uten belastning
Under 0,5 W
Overbelastningsvern
110-140 % av nominell effekt
Overspenningsvern
28,8-33,6 V
Termisk beskyttelse
Utkobling av utgangen
Spenningsstøtbestandighet
300 V AC i 5 s
Driftstemperatur
-30 °C til +70 °C, med effektreduksjon over 50 °C
Kjøling
Naturlig konveksjon uten
vifteMontering
M3-hull i bunnen og på siden
Tilkoblinger
Skruterminaler: L, N, FG, -V og +V
