Monteringsstrømforsyning 12V, 4,2A og 50W

12V konstantspenningsforsyning for montering

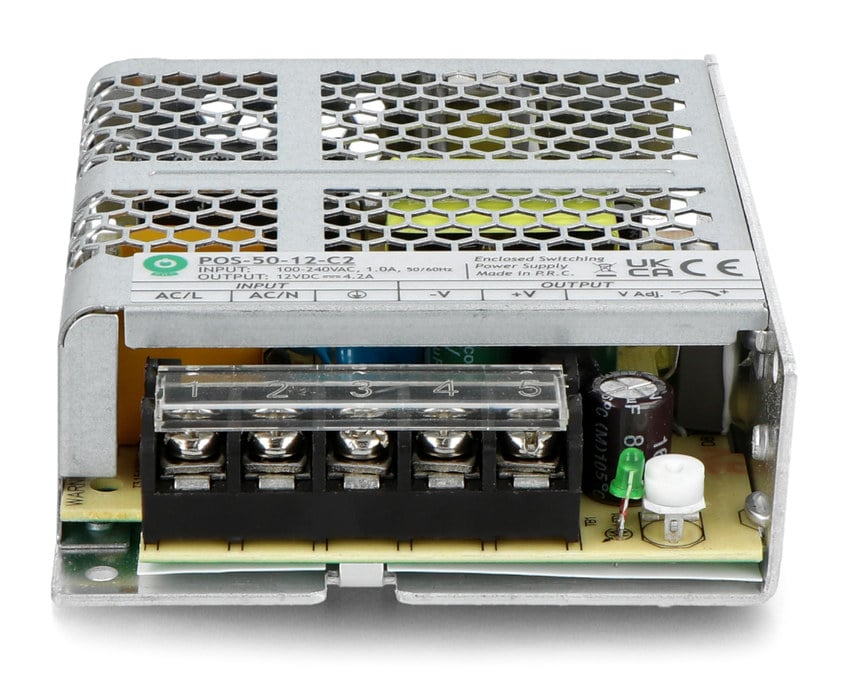

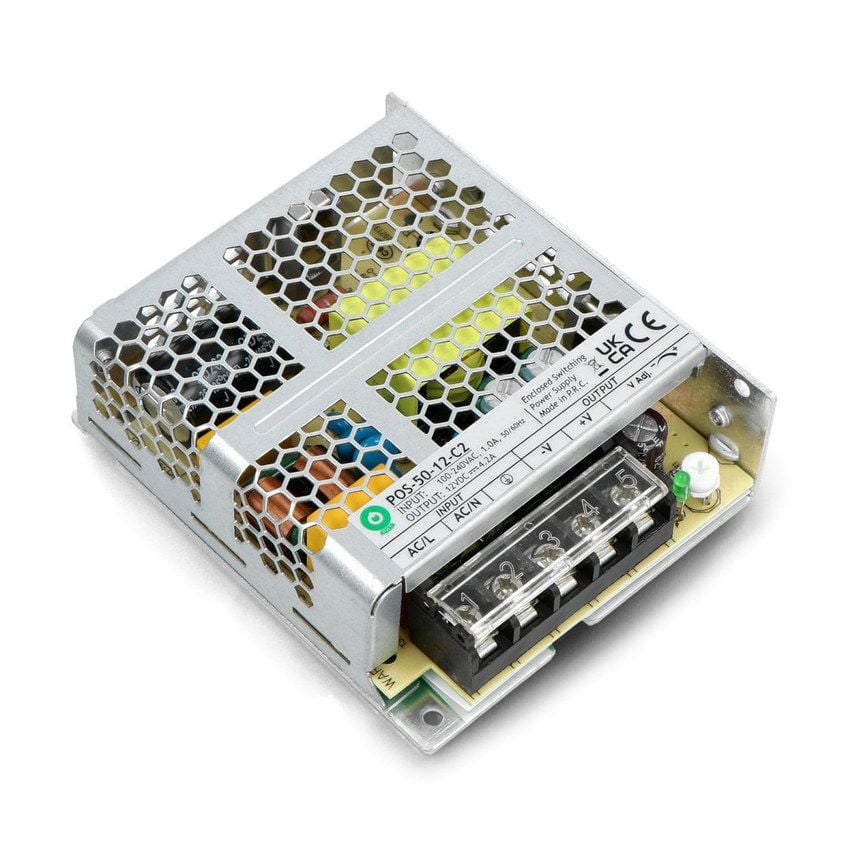

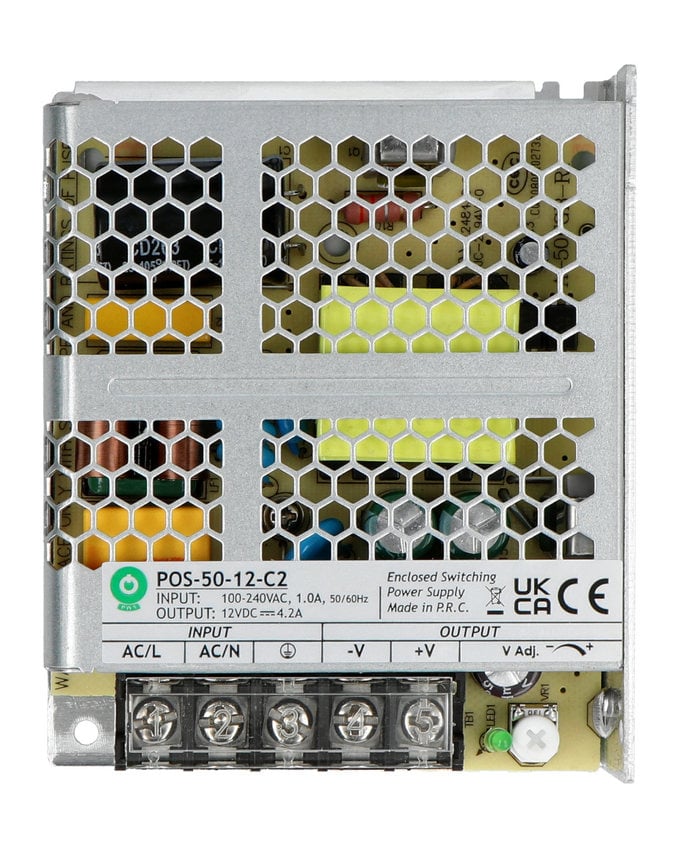

Denne svitsjede monteringsstrømforsyningen leverer en konstant utgang på 12 V DC, med utgangsstrøm på opptil 4,2 A og effekt på 50,4 W. Den kan brukes til å forsyne utstyr som krever 12 V DC, forutsatt at belastningen holder seg innenfor de angitte grensene. Tilkoblingene er utført som en skruterminalblokk.

Beskyttelse og galvanisk isolasjon

Strømforsyningen har beskyttelse mot overspenning, kortslutning og overbelastning. Ved overspenning kobles utgangen fra, før normal drift gjenopptas automatisk når årsaken er borte. Kortslutningsbeskyttelsen veksler mellom å koble utgangen inn og ut. Overbelastningsbeskyttelsen arbeider på samme måte og går automatisk tilbake til normal drift når overbelastningen opphører.

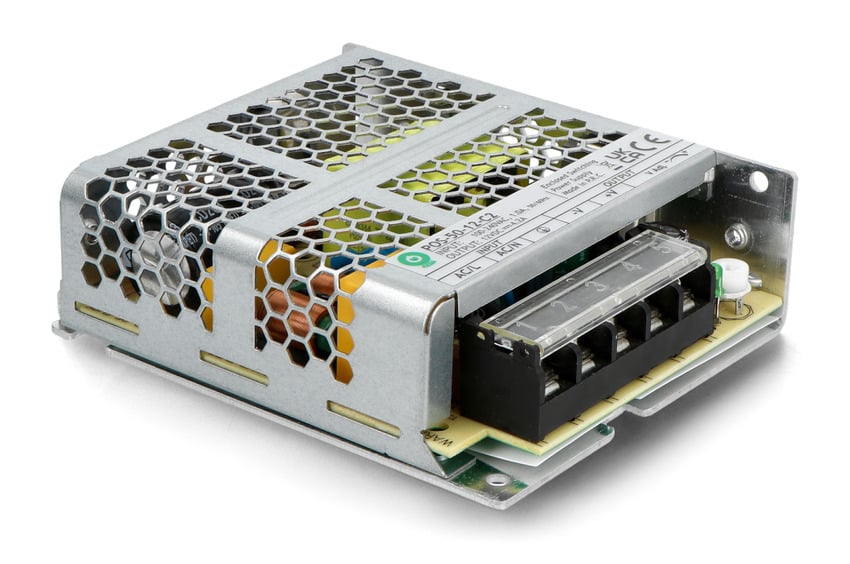

Konstruksjonen har galvanisk isolasjon fra strømnettet og en skilletransformator. Skruterminalene er utstyrt med et pleksiglassdeksel.

Tilbakekobling og PWM-regulering

Som svitsjet strømforsyning benytter enheten tilbakekobling for å regulere utgangsspenningen. Spenningen på utgangen måles og sammenlignes med en referansespenning. En feilforsterker sender deretter et signal til styringskretsen, som bruker pulsbreddemodulering, PWM. Arbeidssyklusen til styresignalet tilpasses etter spenningen som måles på utgangen.
