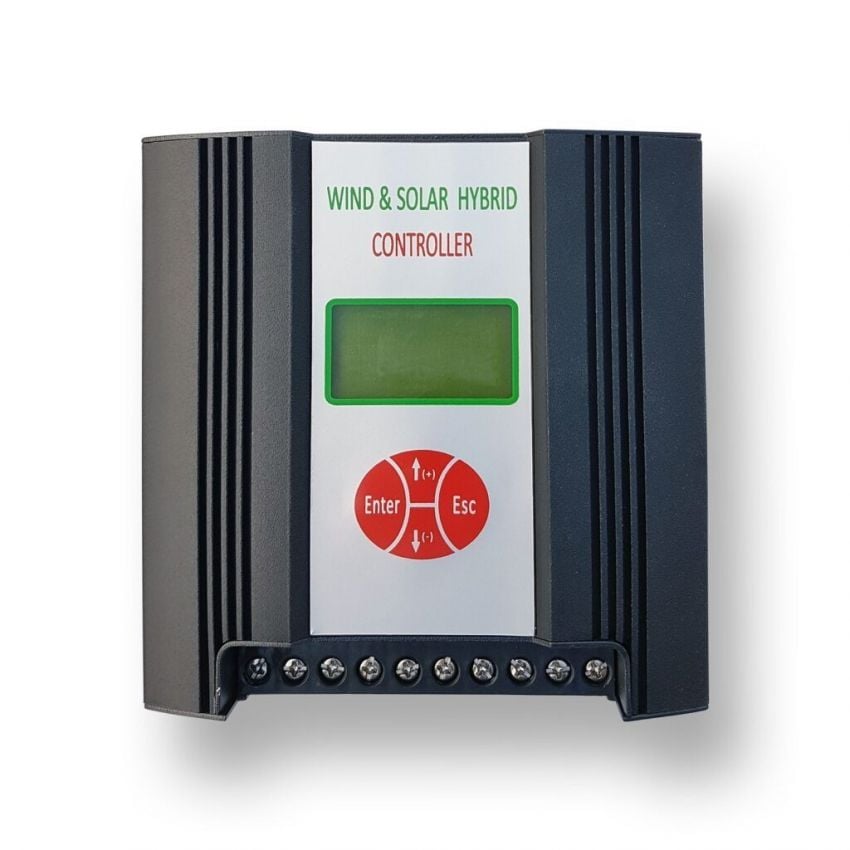

Hybrid laderegulator 24V til 600W vindturbin og 300W solcelle

Ladekontroller for kombinert vind- og solenergi

Denne hybride laderegulatoren håndterer energitilførsel fra både vindturbin og solcellepaneler i et 24V-system. Turbininngangen har en nominell effekt på 600W, mens PV-inngangen har en nominell effekt på 300W. Regulatoren synkroniserer automatisk energi fra de to kildene og bruker en avansert styringsalgoritme for å maksimere energiutbyttet.

Den nominelle batterispenningen og utgangsspenningen er 24V. Regulatoren passer derfor i systemer der vind- og solenergi skal brukes til lading av en 24V-batteribank innenfor de angitte strøm- og spenningsgrensene.

LCD-skjerm og tilpassbare innstillinger

LCD-skjermen gir tilgang til sentrale driftsparametere. Innstillingene kan tilpasses direkte via skjermen, slik at regulatoren kan konfigureres uten et separat brukergrensesnitt. Kombinasjonen av visning og programmering gjør det enklere å følge med på systemet og justere kontrollerens innstillinger.

Lading og batteribeskyttelse

Regulatoren har beskyttelse mot overlading og for kraftig utlading av batteriene. Maksimal utgangsstrøm er 25A. Turbininngangen har en nominell inngangsstrøm på 25A, mens solcelleinngangen har en nominell inngangsstrøm på 13A.

For solcellepanelene er spenningen ved maksimal effekt 45V. Denne verdien beskriver arbeidspunktet for maksimal effekt og skal ikke forveksles med en oppgitt maksimal inngangsspenning.

Bruksområder for et hybrid 24V-anlegg

Regulatoren kan brukes i flere konfigurasjoner innenfor de dokumenterte inngangsverdiene:

• Hybride off-grid-anlegg der både vindturbin og solcellepaneler bidrar til lading av en 24V-batteribank
• Vindbaserte ladesystemer med turbin på opptil 600W og mulighet for å supplere med solenergi
• Solassisterte 24V-systemer med PV-effekt på opptil 300W kombinert med vindturbin

Tilkoblingsgrenser og driftsmiljø

Inngangsspenningsområdet for vindturbinen er 0 til 32V DC. Solcelleinngangen har 300W nominell inngangseffekt, 45V ved maksimal effekt og 13A nominell inngangsstrøm. Det er viktig å kontrollere alle disse verdiene mot energikildene og batterisystemet før tilkobling.

Regulatoren har kapslingsgrad IP52 og et driftstemperaturområde fra -20°C til +40°C. Kabinettet er laget av materialer beregnet for holdbarhet og pålitelighet under krevende miljøforhold. Plassering og installasjon må likevel holde seg innenfor den dokumenterte kapslingsgraden og temperaturgrensen.
