24 V strømforsyning for innbygging med justerbar utgang

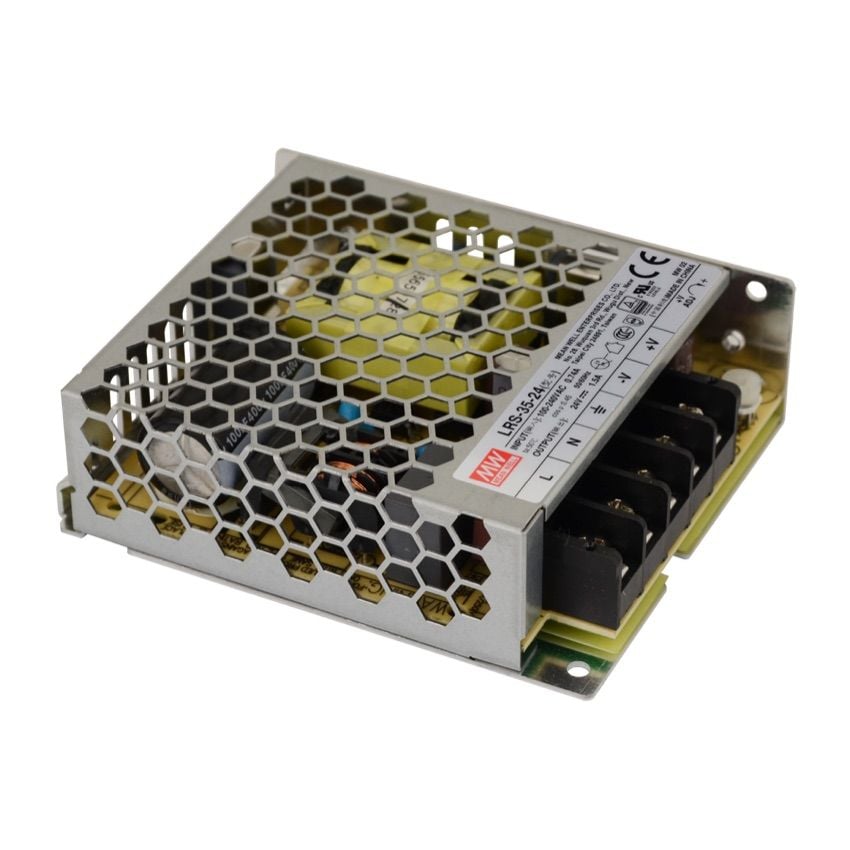

Denne svitsjede strømforsyningen fra Mean Well leverer nominelt 24 V DC, opptil 1,5 A og 36 W. Utgangsspenningen kan justeres fra 21,6 V til 28,8 V. Det perforerte metallhuset er 30 mm høyt og beregnet for innbygging i apparater og styreskap med begrenset plass.
Strømforsyningen har en typisk virkningsgrad på 88 % og bruker under 0,2 W uten belastning. Den kan drives med 85-264 V AC eller 120-373 V DC.
Montering, tilkobling og drift
Strømforsyningen festes med M3-skruer gjennom monteringshull i bunnen eller på siden av huset. Skruklemmene er merket L, N, FG, -V og +V. Utgangsspenningen justeres med potensiometeret ved utgangsklemmene.
Kjølingen skjer ved naturlig luftsirkulasjon uten vifte. Driftstemperaturen er fra -30 °C til +70 °C, med effektreduksjon over 50 °C. Vern mot overbelastning, kortslutning og overspenning er integrert, og strømforsyningen tåler en nettspenningstopp på 300 V AC i 5 sekunder.
Bruksområder
Utførelsen og utgangsverdiene gjør strømforsyningen egnet for blant annet:
- Innbygging i enheter som drives med 24 V DC og trekker opptil 1,5 A
- Montering i lave apparathus med begrenset innvendig høyde
- Strømforsyning i styreskap med feste mot bunn eller side
Spesifikasjoner
Type
Svitsjet strømforsyning for innbygging i metallhus
Utgangsspenning
24 V DC, justerbar fra 21,6 V til 28,8 V
Rippel og støy
Maks. 150 mVp-p
Inngangsspenning
85-264 V AC eller 120-373 V DC
Effektforbruk uten belastning
Under 0,2 W
Beskyttelse
Overbelastning ved 110-150 % av effekten, kortslutning og overspenning ved 28,8-33,6 V
Motstand mot spenningstopp
300 V AC i 5 sekunder
Driftstemperatur
-30 °C til +70 °C, med effektreduksjon over 50 °C
Kjøling
Naturlig kjøling uten
vifteMontering
M3-hull i bunnen og på siden av huset
Tilkoblinger
Skruklemmer: L, N, FG, -V og +V
