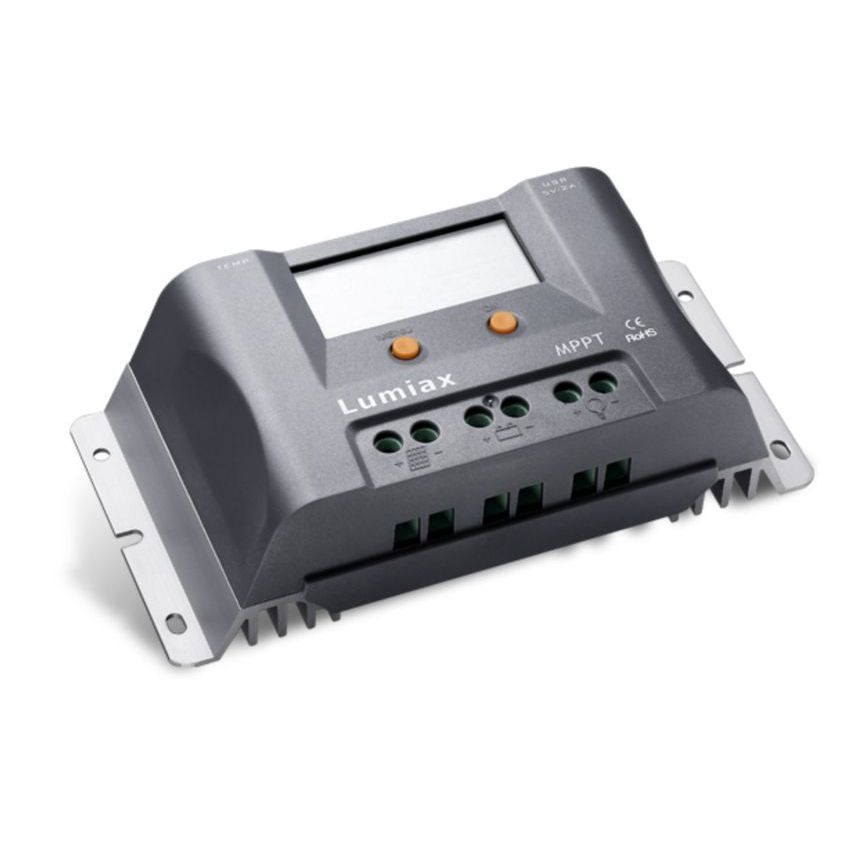

Denne MPPT-laderegulatoren er laget for 12V solcellesystemer der et solcellepanel skal lade et batteri mer effektivt og kontrollert. MPPT står for Maximum Power Point Tracking og betyr at regulatoren kontinuerlig søker etter punktet der solpanelet leverer mest mulig effekt.
Teknologien gjør regulatoren særlig nyttig når spenningen fra solpanelet er høyere enn batterispenningen. Innenfor regulatorens grenser kan dette gi bedre utnyttelse av solpanelet, lavere strøm på panelsiden og mer effektiv lading enn tradisjonelle PWM-løsninger.
Lading med MPPT, boost, equalize og float.
Regulatoren bruker 4-trinns lading med MPPT, boost, equalize og float. Den har temperaturkompensasjon, ekstern temperatursensor, innebygd temperaturbeskyttelse og elektroniske beskyttelsesfunksjoner som bidrar til tryggere drift.
- små off-grid solcelleanlegg med 12V batteri
- hytte, båt, camping, varebil og mobile energisystemer
- lading av gel-, AGM-, litium- eller væskefylte blybatterier fra solcellepanel
- solcelledrevne lamper, styringer og små DC-installasjoner
- systemer der panelene står et stykke fra regulatoren og høyere PV-spenning kan redusere kabeltap
En MPPT-regulator kan hente mer av den tilgjengelige effekten fra solpanelet ved å arbeide nær panelets optimale driftspunkt. Dette er spesielt relevant når panelspenningen og batterispenningen ikke ligger på samme nivå.
- sporer maksimalt effektpunkt med sporingsvirkningsgrad over 99,9 %
- ladekonvertering opptil 97,5 % for denne modellen
- kan begrense ladestrømmen når panelkapasiteten er høyere enn regulatorens nominelle verdi
- gir bedre utnyttelse av solpanelet enn en enkel direkte/PWM-løsning i mange oppsett
LCD-displayet gjør det enklere å lese driftsdata direkte på regulatoren. Enheten har energistatistikk, flere lastmoduser og kommunikasjon via RS-485 med Modbus-protokoll.
- lastmoduser: alltid på, gatelysmodus og brukerdefinert modus
- to USB-utganger for 5 V-enheter
- støtte for ekstern temperatursensor og automatisk temperaturkompensasjon
- automatisk elektronisk beskyttelse og termisk regulering av ladestrøm
Ved montering bør akumulatoren kobles til regulatoren før solpanelet og lastutgangen. Bruk riktig polaritet, egnet kabeltverrsnitt og en sikring nær batteriet for å beskytte batterikretsen mot kortslutning.
- kontroller at batterispenningen passer regulatorens arbeidsområde før tilkobling
- dekk til solpanelet eller koble det fra under installasjon
- ikke koble en inverter til regulatorens LOAD-utgang, men direkte til batteriet
- hvis ekstern temperatursensor ikke er tilkoblet, bruker regulatoren 25 °C som standardverdi
Maks. PV-inngangseffekt
130W
Maks. PV-inngangsspenning
45V
Maks. batteriklemmespenning
20V
MPPT-sporingsområde
Ca. 0,9 x Voc
Maks. sporingsvirkningsgrad
> 99,9 %
Maks. ladekonvertering
97,5 %
Equalize-spenning
14,8V ved 25 °C
Float-spenning
13,7V ved 25 °C
Lavspenningsfrakobling
10,8-11,8V, standard 11,2V
Overladingsbeskyttelse
15,5V
Batterityper
Gel,
AGM, væskefylte blybatterier og litium
Kommunikasjon
RS-485, Modbus, RJ11-port
Driftstemperatur
-20 til 55 °C
Lagringstemperatur
-25 til 80 °C
