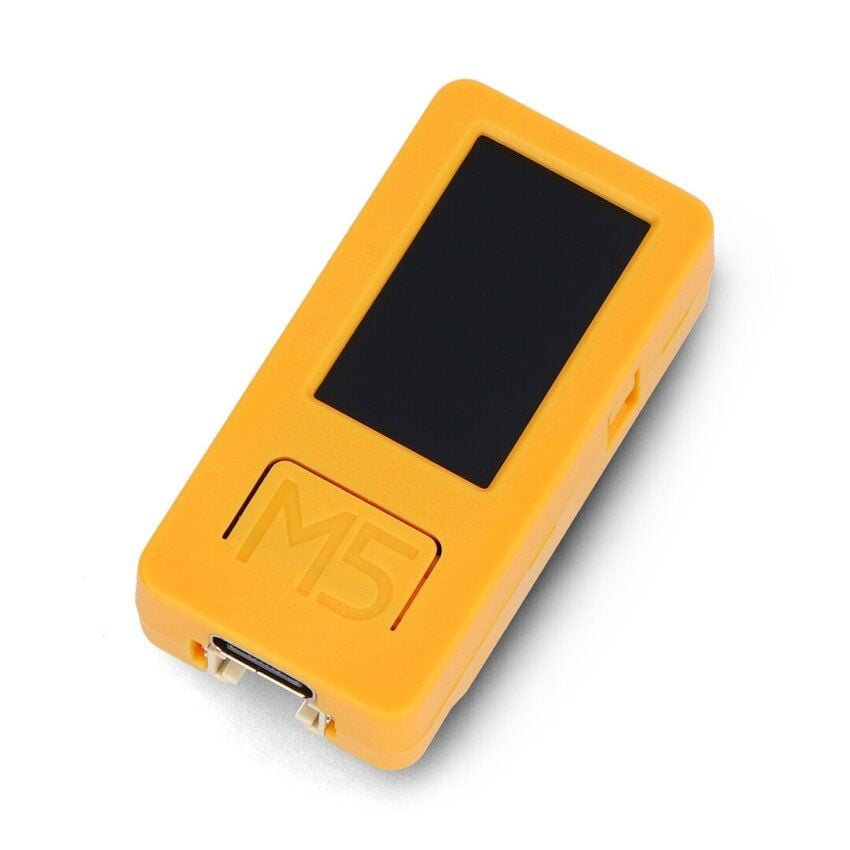

M5StickC Plus2 ESP32-PICO utviklingsmodul – WiFi, Bluetooth, LCD-skjerm, Grove-port

M5StickC Plus2 – kompakt ESP32-utviklingsmodul for IoT og prototyping.

M5StickC Plus2 er den oppgraderte versjonen av M5StickC Plus fra M5Stack. Modulen er basert på ESP32-PICO-V3-02-prosessoren og tilbyr WiFi-tilkobling i et ekstremt kompakt format. Innenfor det lille kabinettet finner du et rikt utvalg av maskinvareressurser: IR-sender, sanntidsklokke, mikrofon, LED, IMU, knapper, buzzer og mer. Den elegante utviklingsenheten kan sette i gang ubegrenset kreativitet og hjelper deg med å raskt bygge IoT-produktprototyper.

Oppgradert fra forrige generasjon

Sammenlignet med forgjengeren M5StickC Plus har Plus2-versjonen flere viktige forbedringer:

• Ny prosessor: ESP32-PICO-V3-02 erstatter ESP32-PICO-D4 med forbedret WiFi- og IR-signalstyrke.

• Mer minne: 8 MB Flash og 2 MB PSRAM (opp fra 4 MB Flash og 520 KB SRAM).
• Større batteri: 200 mAh kapasitet (opp fra 120 mAh i forrige versjon).
• Forenklet design: AXP192 strømstyringschip er fjernet – enklere strømstyring via GPIO4.
• Ny USB-UART: CH9102-brikke erstatter CH522 for bedre kompatibilitet.

Kraftig prosessor og trådløs tilkobling

Hjertet i M5StickC Plus2 er ESP32-PICO-V3-02 – en dual-core Xtensa LX6-prosessor som kjører på opptil 240 MHz. Modulen har 8 MB Flash-minne og 2 MB PSRAM, noe som gir rikelig plass for komplekse programmer og datalagring. Integrert WiFi 2.4 GHz med 3D-antenne sikrer stabil trådløs kommunikasjon med andre enheter og skytjenester.

Innebygde sensorer og komponenter

M5StickC Plus2 kommer med et bredt utvalg av innebygde komponenter som utvider bruksmulighetene:

• 1.14" TFT LCD-fargeskjerm: 135 × 240 piksler oppløsning med ST7789V2-driver for skarp visning.

• 6-akset IMU (MPU6886): 3-akset akselerometer og 3-akset gyroskop for bevegelsesdeteksjon.
• Infrarød sender (G19): Kontroller TV, klimaanlegg og andre IR-enheter direkte.
• Mikrofon (SPM1423): Lydopptak og stemmeaktiverte funksjoner.
• Buzzer: Innebygd passiv buzzer for lydvarsler og toner.
• Sanntidsklokke (BM8563): Holder tiden selv i dvalemodus, støtter RTC IRQ wake-up.
• 3 knapper: Button A (G37), Button B (G39), Button C/Wake (G35).
• LED-indikatorer: Grønn LED (søvnindikator) + Rød LED (G19, delt med IR-sender).

Grensesnitt og tilkoblingsmuligheter

Modulen tilbyr flere måter å koble til eksterne enheter og tilbehør:

• USB Type-C: Lading og programmering med 5V/500mA inngang.

• HY2.0-4P Grove-port: I2C + I/O + UART for enkel tilkobling av sensorer og aktuatorer.
• Eksterne GPIO-pinner: G0, G25/G26, G36, G32, G33 for egendefinerte tilkoblinger.
• HAT-kompatibel: Fungerer med M5Stack HAT-serien.
• Unit-kompatibel: Støtter hele M5Stack Unit-økosystemet.

Grove-porten gjør det enkelt å koble til hundrevis av sensorer fra M5Stack-økosystemet uten lodding.

Strømstyring og av/på-prosedyre

Plus2 har en annen strømstyringsmetode enn forgjengeren siden AXP192-brikken er fjernet:

• Slå på: Hold Button C i mer enn 2 sekunder, eller vekk via RTC IRQ.

• Hold strømmen på: Sett HOLD (G4)=1 i programmet etter oppvåkning.
• Slå av uten USB: Hold Button C i mer enn 6 sekunder, eller sett HOLD (GPIO4)=0.
• Med USB tilkoblet: Button C i 6+ sekunder slår av skjermen og går i dvale.
• Batterispenning: Les via G38 (i stedet for via AXP192).

Fleksibel programmering

Modulen støtter flere utviklingsmiljøer for ulike ferdighetsnivåer og behov:

• Arduino IDE: Klassisk C/C++ programmering med omfattende biblioteker.

• UIFlow 1 og UIFlow 2: Visuell blokkbasert programmering – ideelt for nybegynnere.
• MicroPython: Python-programmering direkte på mikrokontrolleren.
• PlatformIO: Profesjonelt utviklingsmiljø med avanserte funksjoner.
• ESP-IDF: Espressifs offisielle rammeverk for maksimal kontroll.

Denne fleksibiliteten gjør M5StickC Plus2 til et utmerket valg både for læring og profesjonelle prosjekter.

Praktiske bruksområder

• IoT-prototyping: Bygg smarte enheter med trådløs tilkobling og sensorer.

• Wearables: Kompakt størrelse (48 × 24 × 13,5 mm) og lav vekt (16,7 g) passer til bærbare prosjekter.
• Hjemmeautomatisering: Kontroller lys og apparater via IR eller WiFi.
• Utdanning: Lær programmering og elektronikk med visuell UIFlow.
• Datainnsamling: Logger bevegelse og andre sensordata med innebygd IMU.

Spesifikasjoner

• SoC: ESP32-PICO-V3-02 (dual-core Xtensa LX6, opptil 240 MHz)
• Flash-minne: 8 MB
• PSRAM: 2 MB
• WiFi: 2.4 GHz med 3D-antenne
• Inngangspenning: 5V @ 500mA
• Grensesnitt: USB Type-C × 1, HY2.0-4P (I2C+I/O+UART) × 1
• Skjerm: 1.14" TFT LCD, 135 × 240 px, ST7789V2
• IMU: MPU6886 (6-akset)
• RTC: BM8563
• Mikrofon: SPM1423
• IR-sender: Ja (G19)
• Buzzer: Passiv, innebygd
• Knapper: 3 stk (A, B, C/Wake)
• LED: Grønn (søvn, ikke programmerbar) + Rød (G19)
• Eksterne pinner: G0, G25/G26, G36, G32, G33
• USB-UART: CH9102
• Batteri: 200 mAh @ 3.7V (innebygd)
• Driftstemperatur: 0–40°C
• Kabinettmateriale: Plast (PC)
• Produktstørrelse: 48 × 24 × 13,5 mm
• Produktvekt: 16,7 g
• Emballasjestørrelse: 110 × 65 × 15 mm
• Bruttovekt: 26,3 g
• Produsent: M5Stack (modell K016-P2)

Pakkens innhold

• 1× M5StickC Plus2 modul
