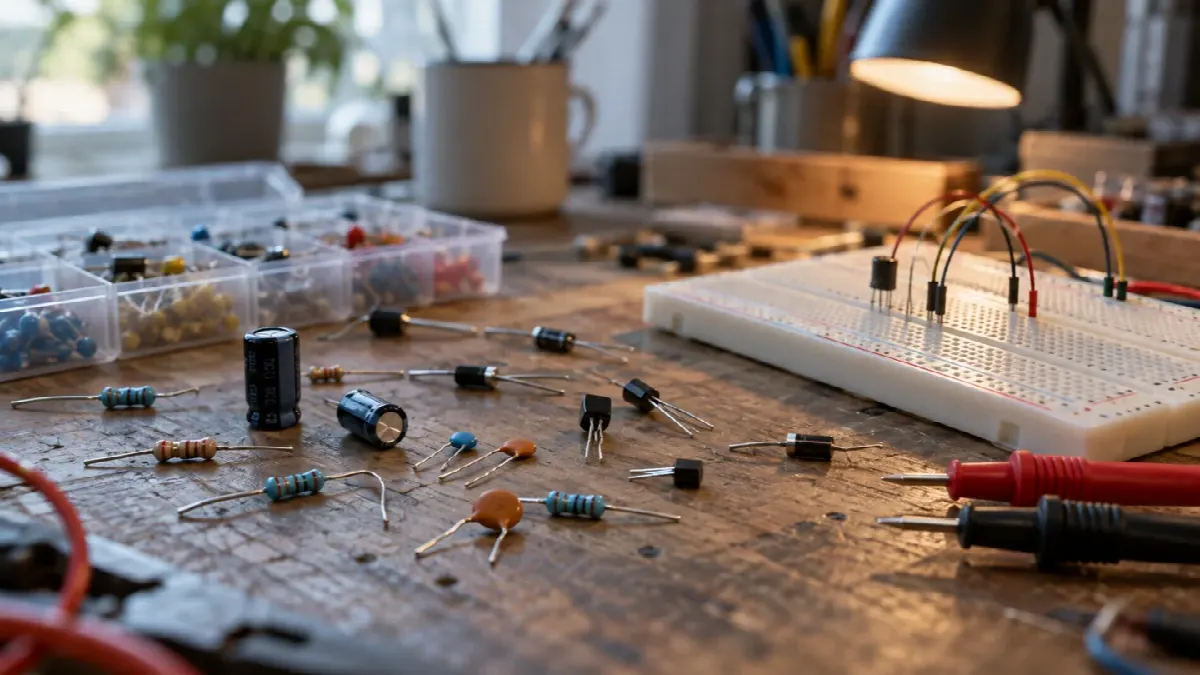

Elektroniske komponenter er byggesteinene i alle kretser. Noen begrenser strøm, noen lagrer energi, noen slipper strøm gjennom bare én vei, og noen lar et lite styresignal kontrollere en større last. Når du kjenner rollen til resistorer, kondensatorer, dioder og transistorer, blir både koblingsskjemaer og egne prosjekter langt lettere å forstå.
Fra strømkilde til last
En elektronisk krets handler om energi og informasjon. Strømforsyningen leverer energi, og ledninger og kobberbaner lager forbindelsene. Passive komponenter former spenning, strøm og frekvensrespons, mens halvledere kan styre, likerette eller forsterke. En mikrokontroller legger til programmerbar logikk, men den erstatter ikke grunnkomponentene rundt innganger, utganger og forsyning.
Diagrammet viser roller, ikke en fast kobling. En diode kan sitte ved inngangen som vern mot feil polaritet, over en reléspole som vern mot spenningspulser eller i en likeretter. En kondensator kan sitte ved forsyningen, i et filter eller i en tidskrets. Det er plassering og verdi som avgjør funksjonen.
Passive og aktive komponenter
Resistorer, kondensatorer og spoler kalles passive komponenter. De kan lagre eller omsette energi, men de kan ikke forsterke effekt. Dioder og transistorer er halvledere med ikke-lineære egenskaper. Transistorer kalles ofte aktive komponenter fordi et lite styresignal kan kontrollere en større strøm. «Aktiv» betyr likevel ikke at komponenten lager energi; all effekt til lasten kommer fra strømkilden.
MRSMART samler resistorer og kondensatorer under passive elementer, mens dioder og transistorer ligger under halvlederkomponenter. Inndelingen er nyttig for å finne frem, men databladet til den konkrete delen er alltid fasiten for elektriske grenser.
De vanligste komponentene
| Komponent | Grunnfunksjon | Viktige valg | Typisk nybegynnerprosjekt |
|---|---|---|---|
| Resistor / motstand | Begrenser strøm, deler spenning og setter arbeidspunkt | Ω, toleranse, effekt, temperaturkoeffisient og kapsling | Strømbegrensning for LED og pull-up på en knapp |
| Kondensator | Lagrer ladning og demper spenningsendringer | Farad, merkespenning, polaritet, dielektrikum og ESR | Avkobling og enkel RC-forsinkelse |
| Spole | Lagrer energi i et magnetfelt og motvirker raske strømendringer | Induktans (H), metningsstrøm og DC-motstand | Filter og DC/DC-omformere |
| Diode | Leder i hovedsak én vei | Fremspenning, strøm, sperrespenning og hastighet | Polaritetsvern eller friløpsdiode |
| LED | Diode som sender ut lys | Farge, fremspenning, strøm, optikk og varme | Statusindikator med seriemotstand |
| Transistor | Elektronisk bryter eller forsterker | BJT eller MOSFET, polaritet, styresignal, tap og kapsling | Styre et relé, en motor eller en lampe |
| Potensiometer | Justerbar motstand eller spenningsdeler | Total motstand, kurve, effekt og mekanikk | Justerbar analog inngang |
Enheter og skrivemåter
Komponentverdier spenner over mange tierpotenser, derfor brukes SI-prefikser. En resistor kan være 10 Ω eller 10 MΩ, og en kondensator kan være 22 pF eller 2 200 µF. Å forveksle nF og µF gir en feil på en faktor tusen, så les enheten like nøye som tallet.
| Prefiks | Faktor | Typisk eksempel | Kortskrift på skjema |
|---|---|---|---|
| p (piko) | 10-12 | 22 pF i en krystalloscillator | 22p |
| n (nano) | 10-9 | 100 nF avkoblingskondensator | 100n |
| µ (mikro) | 10-6 | 10 µF bulkkondensator | 10u |
| m (milli) | 10-3 | 20 mA LED-strøm | 20mA |
| k (kilo) | 103 | 4,7 kΩ pull-up | 4k7 |
| M (mega) | 106 | 1 MΩ inngangsmotstand | 1M |
Skrivemåten 4k7 betyr 4,7 kΩ: bokstaven erstatter kommaet, slik at verdien ikke blir feillest når et komma faller bort i en utskrift. På samme måte betyr 2R2 2,2 Ω og 4n7 4,7 nF.
Slik leser du et koblingsskjema
Et skjema viser elektriske forbindelser, ikke nødvendigvis fysisk plassering. Samme elektriske node kan være tegnet flere steder med likt nettnavn. Jordsymbolet er kretsens referansepunkt og er ikke automatisk det samme som beskyttelsesjord i en stikkontakt. Betegnelser som R1, C3, D2 og Q1 peker normalt på resistor, kondensator, diode og transistor, mens verdifeltet forteller hva delen skal være.
Start med å finne forsyningsskinnene og lasten. Følg deretter strømveien. Merk deg seriekoblede komponenter, noder som går til jord, og styresignaler fra en mikrokontroller. Sammenlign alltid skjemaet med pinneoversikt og datablad. En transistor i TO-92-kapsling kan ha en annen pinnerekkefølge enn en modell som ser helt lik ut.
Verdi, toleranse og grenseverdier
Verdien beskriver den ønskede elektriske egenskapen, for eksempel 1 kΩ eller 100 µF. Toleransen forteller hvor mye den leverte delen kan avvike fra nominell verdi. Grenseverdiene forteller hva komponenten ikke må utsettes for: effekt, arbeidsspenning, strøm eller temperatur. På en kondensator merket 100 µF og 16 V er 100 µF kapasitansen, mens 16 V er en øvre grense, ikke en spenning kondensatoren «gir».
Virkelige komponenter har også parasittiske egenskaper. En resistor har litt induktans og kapasitans, en kondensator har seriemotstand og induktans, og en diode har lekkstrøm og kapasitans over overgangen. I enkle lavfrekvente hobbykretser er effektene ofte små, men de blir viktige i raske signaler, presisjonsmåling og effektelektronikk.
Første eksperiment: LED og resistor
Den klassiske første kretsen er en LED med seriemotstand. Den viser Ohms lov, polaritet og måling i én og samme oppkobling. Beregningen er enkel: spenningen som er igjen etter LED-en, skal ligge over resistoren.
R = (U_forsyning - U_LED) / I
Eksempel: 5 V forsyning, rød LED (ca. 2,0 V), ønsket strøm 10 mA
R = (5,0 V - 2,0 V) / 0,010 A = 300 Ω
Nærmeste standardverdi over: 330 Ω → I ≈ 9 mA
Effekt i resistoren: P = U² / R = (3,0 V)² / 330 Ω ≈ 0,03 WEn vanlig 0,25 W-resistor har god margin her. Fremspenningen varierer med farge, type og strøm, så bruk databladet til LED-en når du har det. Velg heller en litt større resistorverdi enn en mindre når du runder av.
- Velg lav spenning: Bruk en dokumentert 3,3 V- eller 5 V-kilde, gjerne med strømgrense. Lær aldri grunnkretser på nettspenning.
- Bygg én strømvei: Koble LED-en med riktig polaritet (langt bein er normalt anoden) og den beregnede seriemotstanden.
- Mål før du endrer: Mål forsyningsspenningen og spenningsfallet over hver komponent. Strøm måles i serie og krever riktig inngang på multimeteret.
- Endre én ting om gangen: Bytt resistorverdien og sammenlign strøm og lysstyrke. Hold resten av oppsettet likt.
- Dokumenter resultatet: Tegn skjemaet, noter verdiene og sammenlign måling med beregning. Avvik er starten på feilsøking, ikke et nederlag.
Guiden hva er en motstand? forklarer Ohms lov og effekt grundigere, og fargekodekalkulatoren hjelper deg å lese verdien på vanlige THT-resistorer.
Komponentsett for læring
Et sortiment lar deg prøve flere verdier uten å bestille hver del for seg. Et sett med over 500 passive komponenter samler blant annet resistorer, kondensatorer, knapper og LED-er i en organizer. Et større sett med 1400 elektroniske komponenter har også flere typer dioder og transistorer. Vurder settene etter dokumentert innhold og verdiutvalg, ikke bare etter totalt antall deler.
Til det første loddefrie prosjektet er koblingsbrett, strømforsyning og ledninger like viktige som komponentene. Et elektronikksett med 830-punkts koblingsbrett samler denne infrastrukturen. Har du allerede måleutstyr og koblingsbrett, kan et rent resistor-, kondensator- eller transistorsett være mer nyttig. Les mer i guiden slik velger du komponentsett.
Måling, polaritet og sikkerhet
Koble fra forsyningen før du måler motstand eller tester en diode med multimeterets interne testkilde. Kondensatorer kan holde på ladningen etter at kretsen er slått av, så kontroller spenningen og lad ut på en dokumentert måte. Elektrolyttkondensatorer, dioder, LED-er og transistorer har en retning eller pinnerekkefølge som må stemme. SMD-koder og kapslinger kan være vanskelige å identifisere uten produktdata.
Et automatisk instrument for komponentgjenkjenning er nyttig som støtte, men erstatter ikke datablad og kontrollert måling. Bruk aldri en hobbytester på en krets med spenning, på høyenergikondensatorer eller på komponenter utenfor instrumentets spesifikasjon. Guiden multimeter, oscilloskop eller USB-tester forklarer hvilket instrument som svarer på hvilket spørsmål, og guiden til laboratoriestrømforsyning viser hvordan en strømgrense beskytter prototypen.
Videre læringsvei
Ta ett tema om gangen: kondensatorer og RC-kretser, dioder og strømretning og transistorer som brytere. Når grunnkretsene fungerer, kan du koble dem til ESP32, Arduino eller Raspberry Pi. Da blir programvaren et lag oppå en elektrisk krets du faktisk kan analysere.
Kilder
Grunnrollene er kontrollert mot produsentmateriale fra Vishay om lineære motstander, Murata om kondensatorers virkemåte, ROHM om diodetyper og Toshiba om transistorer. Velg alltid konkrete deler ut fra databladet og kretsens målte krav.
Oppsummering
Elektronikk blir oversiktlig når hver del får en tydelig rolle: resistoren begrenser og deler, kondensatoren lagrer og filtrerer, dioden bestemmer strømretningen, og transistoren styrer eller forsterker. Lær med lav spenning, én endring om gangen og målinger du kan sammenligne med beregningen. Bruk kategoriene for å finne produkter, men la datablad, toleranser og grenseverdier styre det endelige valget.
