LED-sett med 160 lysdioder, 200 motstander og sortimentsboks

5mm LED-sett for elektronikk og prototyping

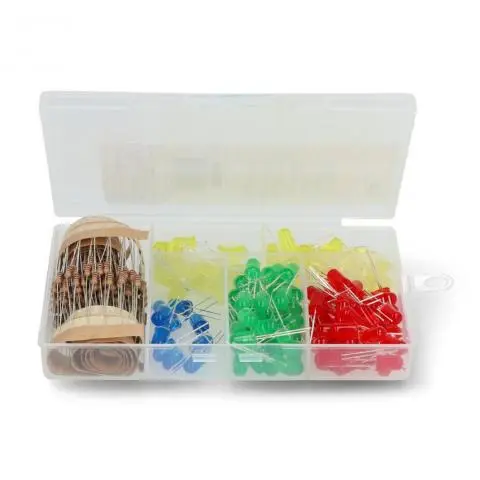

Dette settet inneholder 160 lysdioder i fire farger, 200 motstander og en sortimentsboks med fem rom. Utvalget består av røde, grønne, gule og blå LED-er i DIP 5mm-kapsling. Delene kan brukes til alt fra grunnleggende elektronikkøvelser til prototyper, lyseffekter og signalanlegg.

Sortimentsboksen holder fargene og motstandene adskilt, slik at komponentene er enklere å oppbevare og finne frem. LED-ene er oppgitt med matt linse, mens de tekniske verdiene for spenning, strøm, lysstyrke og lysvinkel varierer mellom fargene.

Farger og montering

Settet består av 50 røde, 50 grønne, 50 gule og 10 blå lysdioder. LED-ene kan plasseres direkte på et koblingsbrett under prototyping eller loddes på et kretskort i et ferdig prosjekt.

Ved montering må polariteten være riktig. Det lange benet er anoden, altså pluss, mens det korte benet er katoden, altså minus. Fargevariantene har forskjellige elektriske verdier, og både forsyningsspenning og strøm må derfor tilpasses den aktuelle LED-en.

Bruksområder

Kombinasjonen av fire LED-farger og gjennomgående komponenter egner seg til flere typer elektronikkprosjekter:

• Undervisning og praktiske øvelser i elektronikk
• Prototyping på koblingsbrett
• Signal- og indikatorløsninger
• Lyseffekter med flere farger
• DIY-prosjekter og lodding på kretskort

Kompatibilitet og sikker tilkobling

LED-ene er kompatible med Arduino, Raspberry Pi, ESP32, STM32 og andre mikroprosessorbaserte systemer. De elektriske grensene for den valgte fargen må likevel følges ved tilkobling.

Hver LED skal brukes med en egnet strømbegrensende motstand. Uten motstand kan lysdioden bli permanent skadet. En typisk motstandsverdi er fra 220Ω til 1kΩ, avhengig av forsyningsspenningen og egenskapene til den aktuelle LED-en. De medfølgende motstandene har en verdi på 1kΩ.

Spesifikasjoner

De fire fargene har følgende dokumenterte optiske og elektriske verdier:

Motstander og sortimentsboks

Pakkeinnhold
