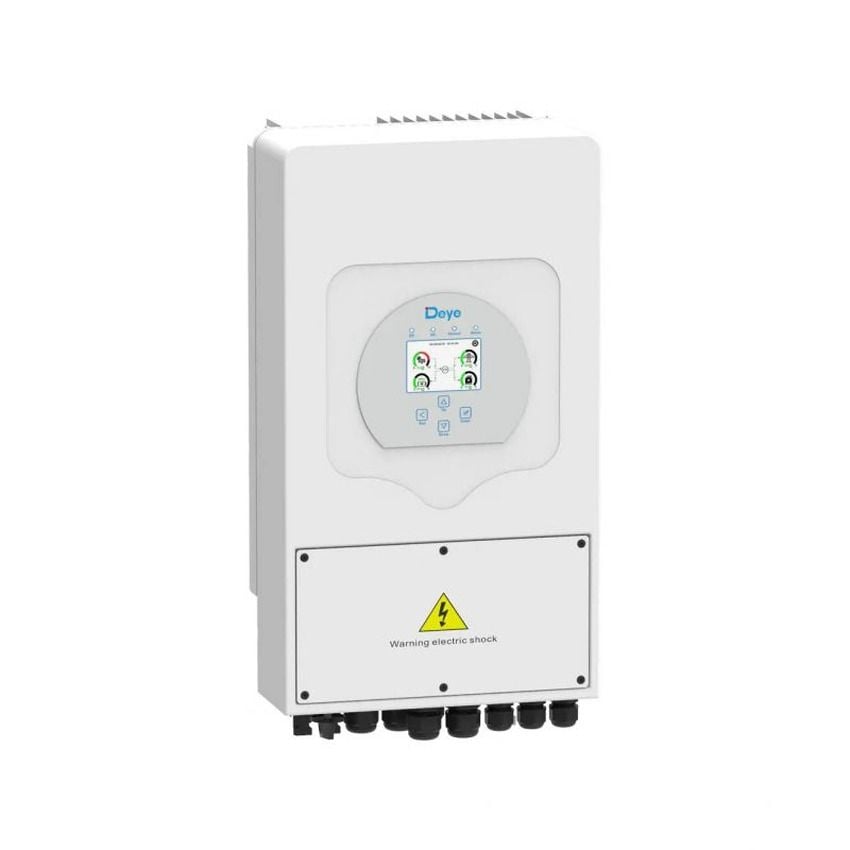

Enfaset hybridinverter 3,6kW for 48V batterisystem

1-faset hybridinverter for solceller og batterilagring

Denne 1-fasede hybridinverteren kombinerer en nominell AC-effekt på 3,6 kW med styring av energiflyten mellom solcellepaneler, batteri, strømnett og tilkoblede laster. Batteriinngangen er beregnet for lavspenningssystemer med et arbeidsområde på 40V til 60V.

To uavhengige MPPT-trackere gir separate innganger for solcellepaneler. En EPS-utgang på 3,6 kW og en oppgitt overgangstid på under 10ms legger til rette for rask overgang til reservestrøm når systemet er riktig konfigurert.

Energistyring og driftsmodi

Inverteren kan arbeide nettilkoblet, frittstående eller i hybridmodus. Den støtter egenforbruk av solenergi, mating til strømnettet og eksportbegrensning. Prioritet for batteri, strømnett og lading fra vekselstrøm, solenergi eller generator kan konfigureres via berøringsskjermen.

Seks tidsperioder kan programmeres for lading og utlading av batteriet. AC-kobling gjør det mulig å ettermontere energilagring i et eksisterende solcelleanlegg, mens generatorinngangen støtter lagring av energi fra en dieselgenerator.

Batterier og energilagring

Systemet støtter LiFePO4-batterier med kommunikasjon via CAN eller RS485 samt AGM- og GEL-batterier. Ladestrøm og ladespenning kan konfigureres etter bruksområdet, og styringen kan kommunisere med et kompatibelt batteristyringssystem.

Inverteren har én batteriinngang og støtter parallellkobling av flere batterier. Batterivalg, kabeldimensjonering, vern og øvrig systemoppsett må tilpasses installasjonen.

Bruksområder

Funksjonene dekker flere typer solcelle- og energilagringssystemer:

• Boliganlegg som skal øke eget forbruk av produsert solenergi
• Mindre solcelleanlegg med batterilagring og EPS-reservestrøm
• Ettermontering av batterilagring i et eksisterende solcelleanlegg via AC-kobling
• Systemer som skal bruke generator eller flere parallellkoblede invertere

Kommunikasjon, overvåking og skalering

Kommunikasjonsmulighetene omfatter RS485, CAN, Wi-Fi og LAN. DRM-porten er oppgitt for det australske markedet. Solarman Smart gir tilgang til overvåking via mobilapp og nettportal, og systemet støtter fjernoppdatering og fjernstyring via OTA.

Opptil 16 invertere kan kobles parallelt for nettilkoblet eller frittstående drift. Dette gir mulighet for å bygge ut et system når installasjon, kompatibilitet og lokal konfigurasjon tillater det.

Montering og sikkerhet

Kapslingen har beskyttelsesgrad IP65 og er beregnet for innendørs eller utendørs montering. Monteringsstedet skal likevel beskyttes mot direkte sollys, regn og snø. Oppgitt driftstemperatur er -40°C til +60°C, med effektreduksjon over +45°C.

Det skal være omtrent 50 cm klaring på sidene samt over og under enheten, og 100 cm foran. Installasjon, jording og service skal utføres av kvalifisert personell. Separate vern og frakoblingsmuligheter kreves for batteri-, AC- og DC-kretser i samsvar med systemkrav og lokale regler.
