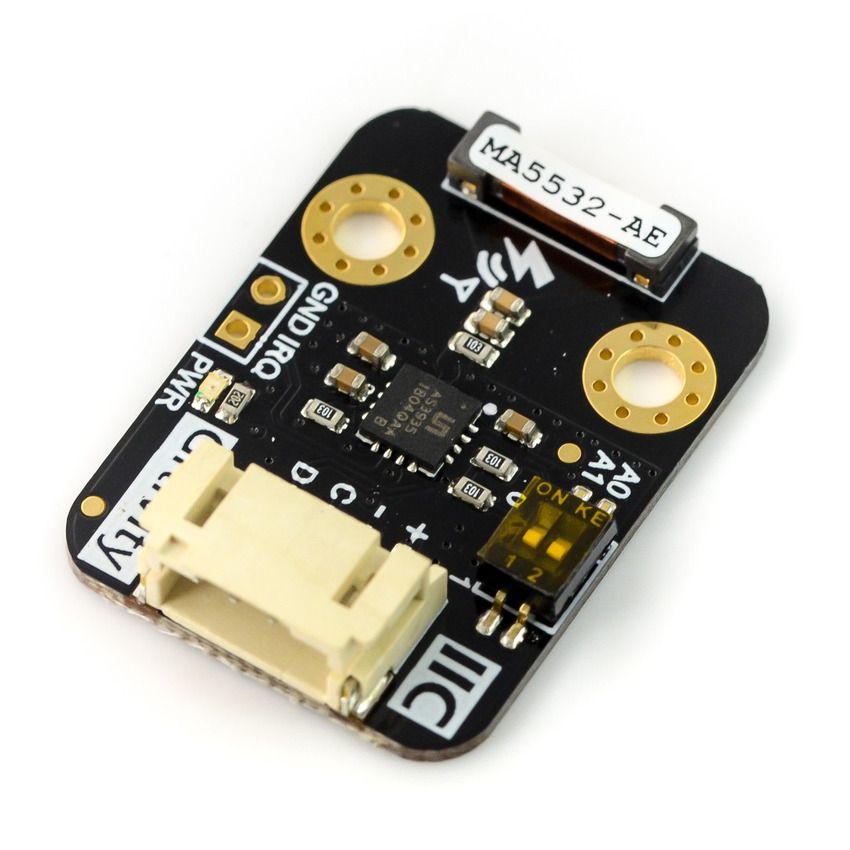

DFRobot Gravity lyndetektor-modul med tilkoblingskontakt og justerbare brytere

Lyndetektor med rekkevidde opptil 40 km

Name: Lyndetektor med rekkevidde opptil 40 km
Brand: DFRobot
SKU: MR-01794
Price: 639 NOK
Availability: InStock

Legg til i ønskeliste

kr 639,00

Bli den første til å omtale produktet

Lynsensoren registrerer elektriske utladninger opptil 40 km unna.

DFRobot Gravity-modulen bruker AMS AS3935 og en dedikert antenne til å bestemme avstand, intensitet og frekvens for atmosfæriske utladninger, både inne og ute. Den kommuniserer via I2C, har inngangsspenning på 3,3V til 5V og kan brukes i værstasjoner, varsling om uvær, hjemmeautomasjon og som utløser ved fotografering av lyn.

Kjøp nå så vil vi sende varen innen 10. nov. 2026

Varenummer

MR-01794

Kategorier:

Diverse sensorer, Værstasjoner

DFROBOT

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Lynsensor for registrering av lynaktivitet opptil 40 km

DFRobot Gravity er en lynsensormodul som registrerer atmosfæriske elektriske utladninger. En dedikert antenne brukes til å bestemme avstand, intensitet og frekvens for lyn innenfor en maksimal radius på 40 km. Modulen kan registrere lynaktivitet både innendørs og utendørs.

Kretskortet måler 30 x 22 mm og kan integreres i blant annet værstasjoner, bærbare varslingsenheter, fotograferingsutstyr og smarthusautomasjon. Når en utladning registreres, genererer IRQ-utgangen en impuls.

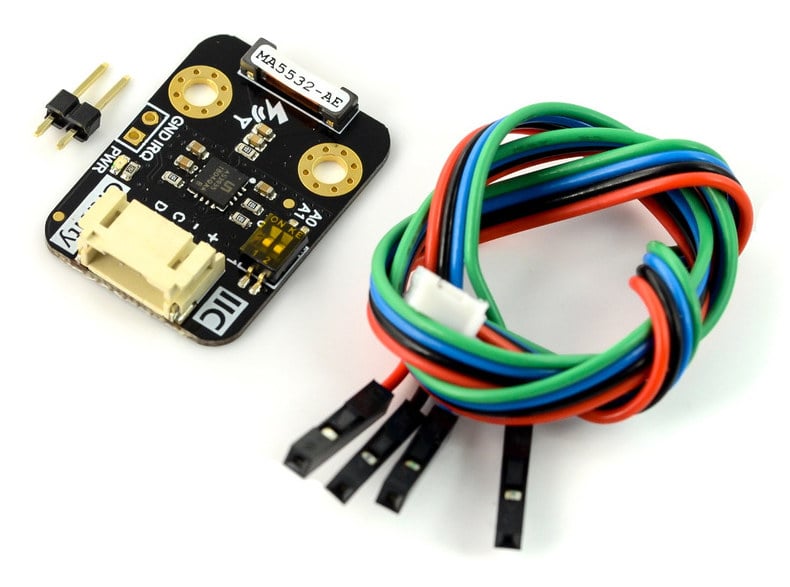

Gravity-lyndetektormodul med kabel for tilkobling til et utviklingskort — Den dedikerte antennen registrerer avstand, intensitet og frekvens for lyn

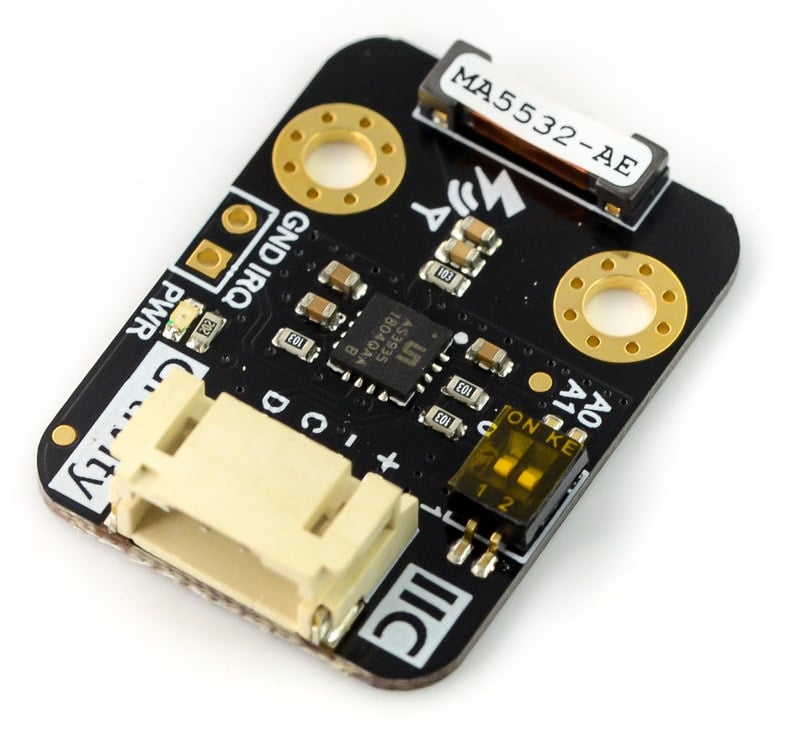

Gravity-lyndetektormodul med sensor og kontakt i nærvisning — Modulen er bygget på et kretskort som måler 30 x 22 mm

Avstands- og intensitetsmåling

Den maksimale deteksjonsrekkevidden er 40 km fordelt på 15 trinn. Oppløsningen for deteksjonsrekkevidde er oppgitt til 1 km til 4 km, mens intensitetsoppløsningen er 21-bit med verdier fra 0 til 16777201. Dataene kan brukes til å følge utviklingen av lynaktivitet og kartlegge tordenvær.

IRQ-pinnen genererer en impuls når modulen registrerer en utladning. Signalet kan behandles av en styreenhet for varsling, automatisering eller utløsning av en kameralukker.

I2C-tilkobling og driftsspenning

Kommunikasjonen med et basiskort skjer via I2C, og de oppgitte adressene er 0x03, 0x02 og 0x01. Modulen har Gravity-grensesnitt og bruker en inngangsspenning fra 3,3V til 5V.

Det følger med en kabel tilpasset Gravity IO Expansion Shield. Et koblingsoppsett kan bruke IRQ-signalet sammen med I2C-kommunikasjonen, slik at en styreenhet kan lese registrerte data og reagere på en deteksjon.

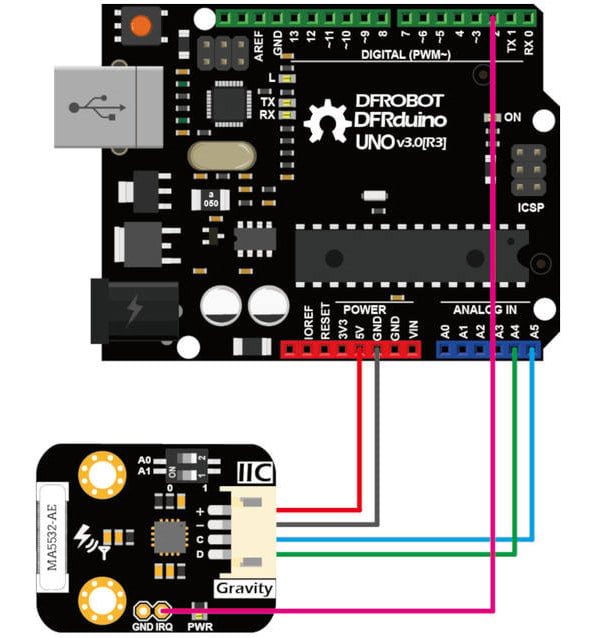

Gravity-lyndetektormodul koblet til et utviklingskort — Kommunikasjon med basiskortet skjer via I2C

Bruksområder for registrering av lyn

Modulen kan inngå i flere typer systemer som overvåker eller reagerer på lynaktivitet:

Værstasjoner for registrering av tordenvær og lynaktivitet
Bærbare enheter og intelligente klær for tidlig varsling ved arbeid i høyden
Fotografering av lyn ved å bruke IRQ-impulsen som signal til kameralukkeren
Smarthusautomasjon som reagerer når lyn registreres i nærheten
Systemer som bruker deteksjonssignalet som inngang for overgang fra nettstrøm til UPS
