ESP8266-basert WiFi-modul for 2,4 GHz
Denne kompakte WiFi-modulen bygger på ESP8266 og støtter IEEE 802.11 b/g/n på 2,4 GHz. Den har 11 GPIO-er, én ADC-inngang og flere kommunikasjonsgrensesnitt for utvikling av nettverkstilkoblede elektronikkprosjekter.

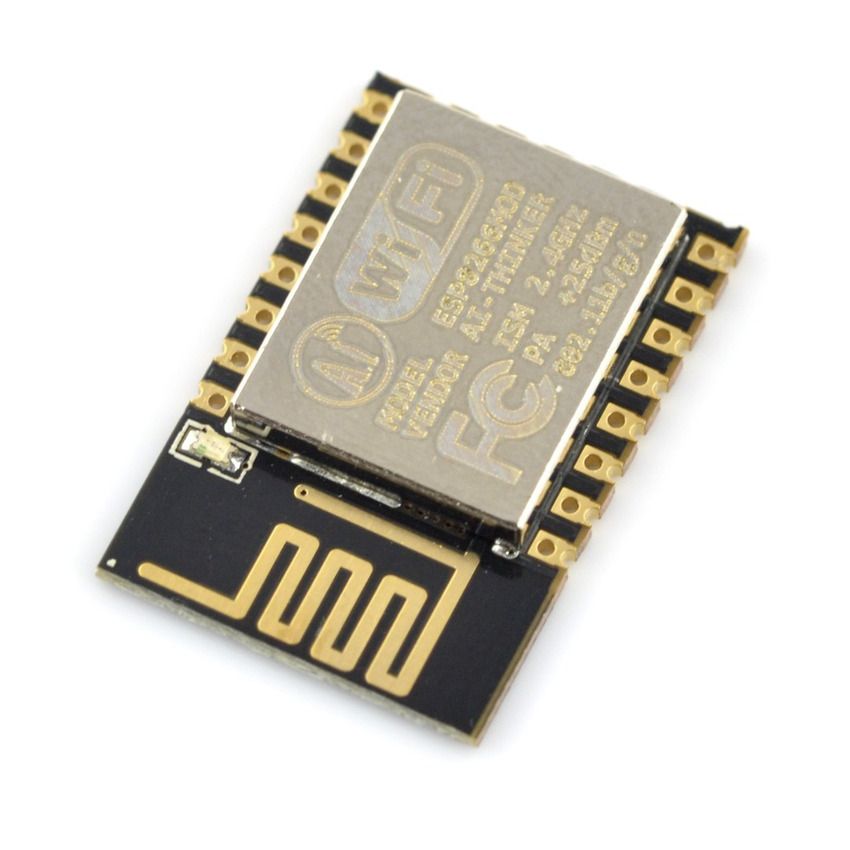

En integrert PCB-antenne, innebygd LED og skjerming er samlet på et kretskort som måler 24 x 16 mm. Modulen støtter både SMD- og THT-montering.
WiFi-moduser og kommunikasjon
Modulen kan brukes i modusene AP, STA og AP+STA. Dermed kan den fungere som aksesspunkt, brukes i STA-modus eller kombinere de to driftsmåtene. WPA og WPA2 støttes.
Kommunikasjon kan skje via UART med Rx og Tx, og standard UART-hastighet er 115200 bps. Modulen støtter AT-kommandoer og har grensesnitt for SPI, I2C, UART og SDIO. Programvarestøtte for Lua er også oppgitt.
GPIO, ADC og montering
De 11 digitale GPIO-tilkoblingene kan brukes som innganger eller utganger, mens ADC-inngangen gir tilgang til analog-til-digital-konvertering. Tilkoblingene har 2 mm deling.
For THT-montering er hulldiameteren 0,9 mm. En separat adapter kan brukes når modulen skal kobles til et koblingsbrett.
Bruksområder
Kombinasjonen av WiFi, digitale inn- og utganger, ADC og serielle grensesnitt gjør modulen aktuell for flere typer prototyper:
- WiFi-tilkobling i Arduino-prosjekter som arbeider med 3,3 V eller bruker spenningsomformer
- Nettverkstilkoblede prototyper som behandler digitale signaler og analoge måleverdier
- Testing av kommunikasjon i AP-, STA- og AP+STA-modus
- Prosjekter for styring av lysdioder via et webgrensesnitt
Kompatibilitet og krav til 3,3 V
Modulen er kompatibel med Arduino, men krever 3,3 V. Ved tilkobling til Arduino skal det derfor brukes et kort som arbeider med 3,3 V, eller en egnet spenningsomformer.
VCC skal forsynes med 3,3 V. Enkelte pinner må dessuten ha bestemte logikknivåer under normal drift, programmering og oppdatering.
Viktige tilkoblinger ved oppsett
Følgende signaler er relevante ved tilkobling og konfigurering av modulen:
GPIO 0
Skal kobles lavt til GND ved oppdatering
GPIO 15
Skal kobles lavt til GND i normal modus og ved programmering
ADC
Inngang for analog-til-digital-konvertering
REST
Tilbakestilling av kretsen
EN (CH_PD)
Lavt nivå aktiverer hvilemodus, mens 3,3 V høyt nivå brukes ved oppdatering
Spesifikasjoner
Strømforbruk i hvile
Ca. 10 µA
WiFi-standard
IEEE 802.11 b/g/n
WiFi-moduser
AP, STA og AP+STA
Kommunikasjon
UART (Rx og Tx)
Standard UART-hastighet
115200 bps
Grensesnitt
SPI, I2C, UART og SDIO
Digitale og analoge I/O
11 x GPIO og 1 x ADC-inngang
