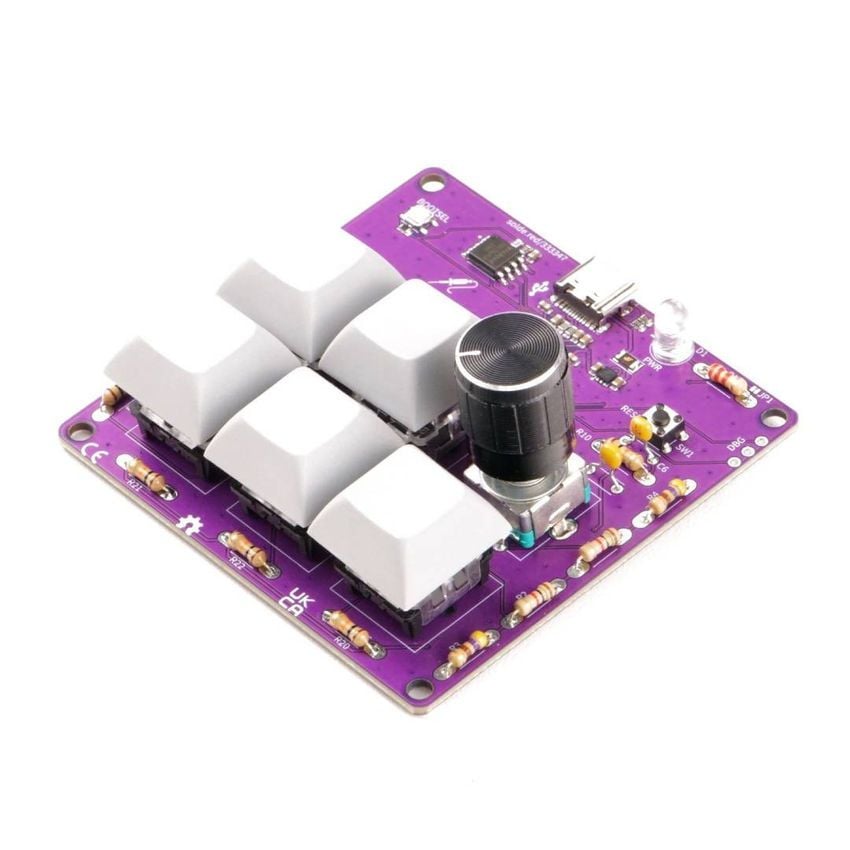

Soldered Macro Pad-sett med monterte taster, dreieknapp og RP2040-styrekort i vinkel

Loddesett Macro Pad med RP2040 og QMK

Legg til i ønskeliste
kr 399,00
Bli den første til å omtale produktet

Loddesettet fra Soldered blir et programmerbart makrotastatur.

Du øver på hullmontert lodding mens du bygger en kontroller med fem mekaniske MX-brytere og en programmerbar dreieenkoder. RP2040 og QMK lar deg tilpasse snarveier og multimediefunksjoner. Etter korrekt montering kobles tastaturet til via USB-C og fungerer som et vanlig HID-tastatur.

På vei til lager. Kjøp nå så vil vi sende varen 01.12.26
SKU
MR-01582
Kategorier:
Tastatur, DIY og byggesett
Frakt fra 79kr
Betal med Vipps, kort eller senere
EHF-faktura for bedrifter

Norsk butikkNorsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Programmerbart makrotastatur som loddesett

Soldered Macro Pad er et pedagogisk loddesett for å bygge en kompakt makrokontroller med fem mekaniske MX-brytere og en dreieenkoder. Det fabrikksprogrammerte kretskortet er basert på RP2040 og QMK. Etter korrekt montering kan enheten kobles til via USB-C og brukes som et standard HID-tastatur i Windows, macOS og Linux. Kretskortet måler 70 x 70 mm, og USB-C brukes til strømforsyning, dataoverføring og programmering.

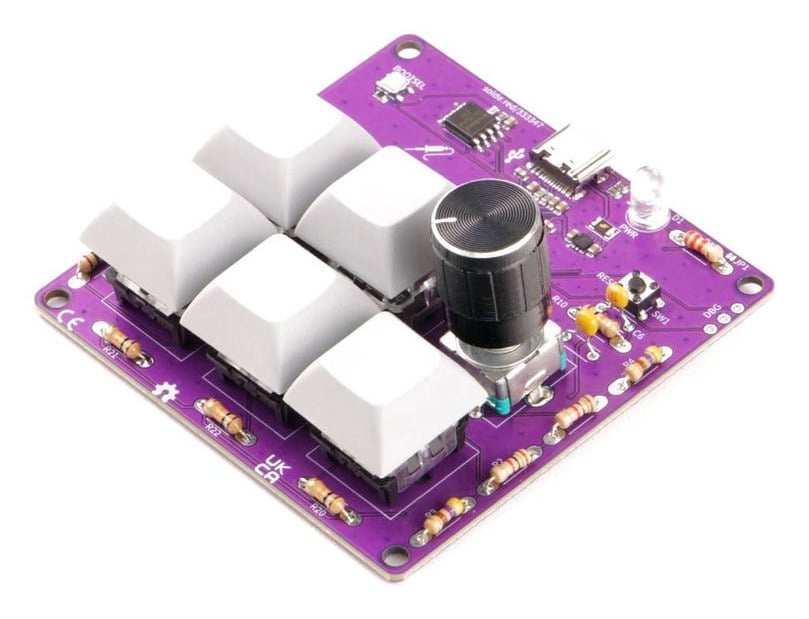

Ferdigmontert Macro Pad med fem hvite taster og dreiehjul på lilla kretskortFerdigmontert Macro Pad med fem hvite taster og dreiehjul på lilla kretskort
Etter montering fungerer enheten som et standard HID-tastatur

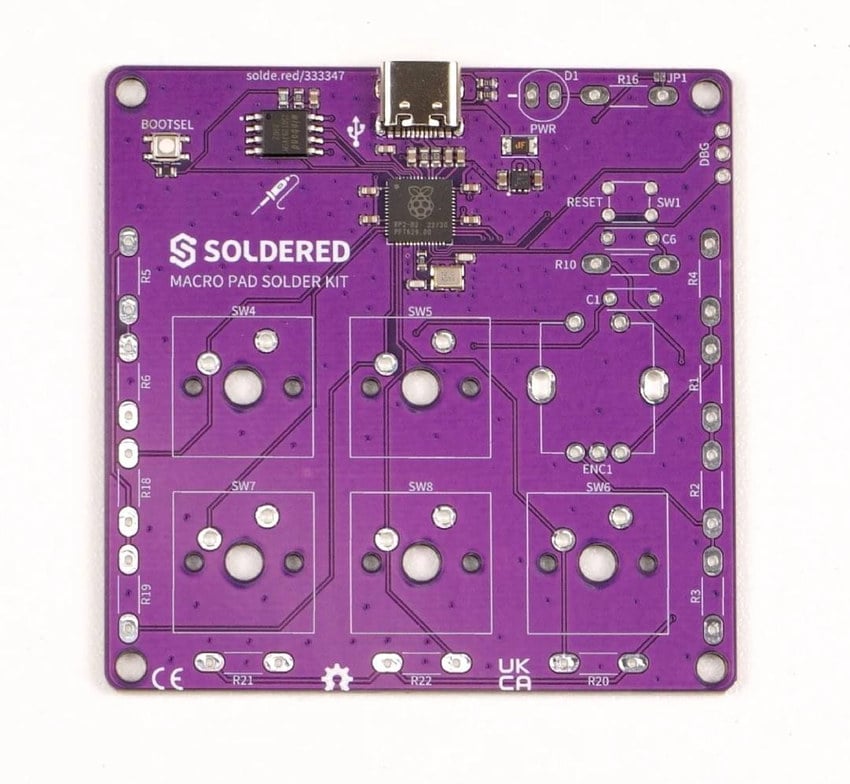

Macro Pad-kretskort med markerte plasser for brytere og hullmonterte komponenterMacro Pad-kretskort med markerte plasser for brytere og hullmonterte komponenter
Prosjektet er laget for lodding av hullmonterte komponenter

Loddeprosjekt på vanskelighetsnivå 2

Prosjektet er beregnet på brukere med grunnleggende erfaring i lodding. Under monteringen loddes motstander, kondensatorer, resetknapp, LED, fem mekaniske brytere og dreieenkoder på kretskortet. Mikrokontrolleren, USB-C-kontakten og de øvrige SMD-komponentene er montert fra fabrikken. Arbeidet konsentreres derfor om hullmonterte komponenter, riktig plassering og gjenkjenning av komponentverdier. Dokumentasjonen leder brukeren gjennom de enkelte monteringstrinnene.

QMK-styring og fleksible snarveier

De fem tastene kan tilordnes hurtigtaster, kommandoer, programstarter, multimediefunksjoner og kommandosekvenser. Dreieenkoderen kan blant annet brukes til volumkontroll, rulling eller andre programmerte funksjoner. QMK gjør det mulig å endre oppsettet for både tastene og enkoderen. De MX-kompatible bryterne og tastehettene kan også skiftes ut. Prosjektet har åpen kildekode, med tilgjengelige skjemaer, KiCad-filer, QMK-konfigurasjon og fastvare.

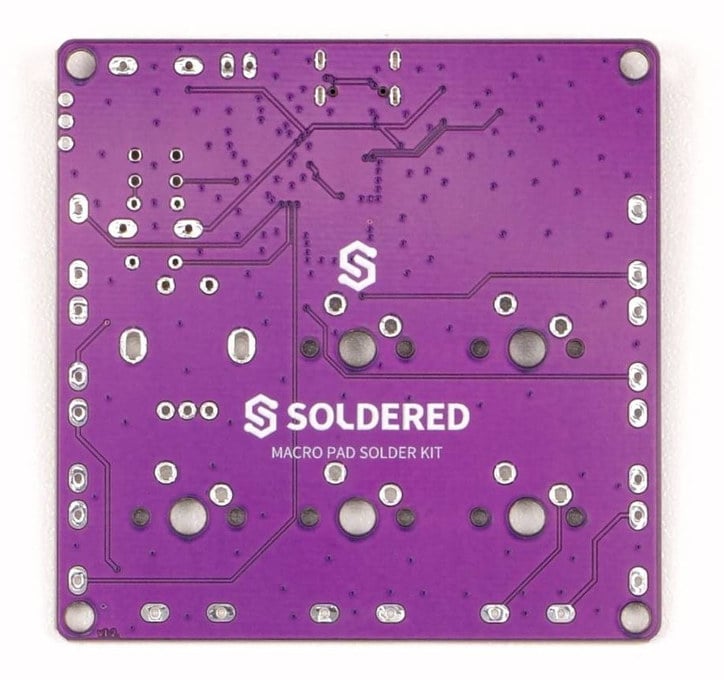

Baksiden av Macro Pad-kretskortet med loddepunkter og kobberbanerBaksiden av Macro Pad-kretskortet med loddepunkter og kobberbaner
QMK gjør funksjonene til taster og dreieenkoder justerbare

Bruksområder for makrotastaturet

Programmerbare taster og dreieenkoder kan tilpasses ulike arbeidsflyter på datamaskinen:

  • Programmering med hurtigtaster for ofte brukte kommandoer
  • Grafikkredigering med tilordnede verktøy og funksjoner
  • Videoredigering med snarveier og egendefinerte enkoderfunksjoner
  • Strømming med mediekontroll og demping av mikrofon
  • Kontorarbeid med snarveier for programstart, e-post og kalkulator

Spesifikasjoner

Merke
Soldered
Vanskelighetsnivå
2, middels avansert
Mikrokontroller
RP2040
Prosessorkjerne
Tokjerners ARM Cortex-M0+
Klokkefrekvens
Opptil 133 MHz
SRAM
264 kB
Fastvare
QMK
Programvare fra fabrikk
Forhåndsinstallert
Mekaniske brytere
5 stk.
Brytertype
MX-kompatibel
Tastehetter
5 stk.
Dreieenkoder
Programmerbar, med hette
Tilleggsknapp
Reset
Indikasjon
LED
Standardfunksjoner
Avspilling og pause, forrige og neste spor, demping av mikrofon, justering og demping av volum samt oppstart av e-post og kalkulator
Funksjoner kan endres
Ja
Operativsystemer
Windows, macOS og Linux
Tilkobling
USB-C
USB-enhetstype
HID-tastatur
Konstruksjon
Åpen kildekode
Mål
70 x 70 mm

Pakkeinnhold

Loddesettet inneholder følgende oppførte komponenter:

Se fanen Dokumenter & linker for tekniske data og nyttige linker.

Mer informasjon
SKUMR-01582
EAN7073330515820
Skriv din egen anmeldelse
Kun registrerte brukere kan skrive omtaler. Vennligst Logg inn eller Registrer en konto
RP2040 – Produktoversikt – nettside
RP2040 – Monteringsveiledning – nettside
SolderedElectronics – Kildekode – GitHub
