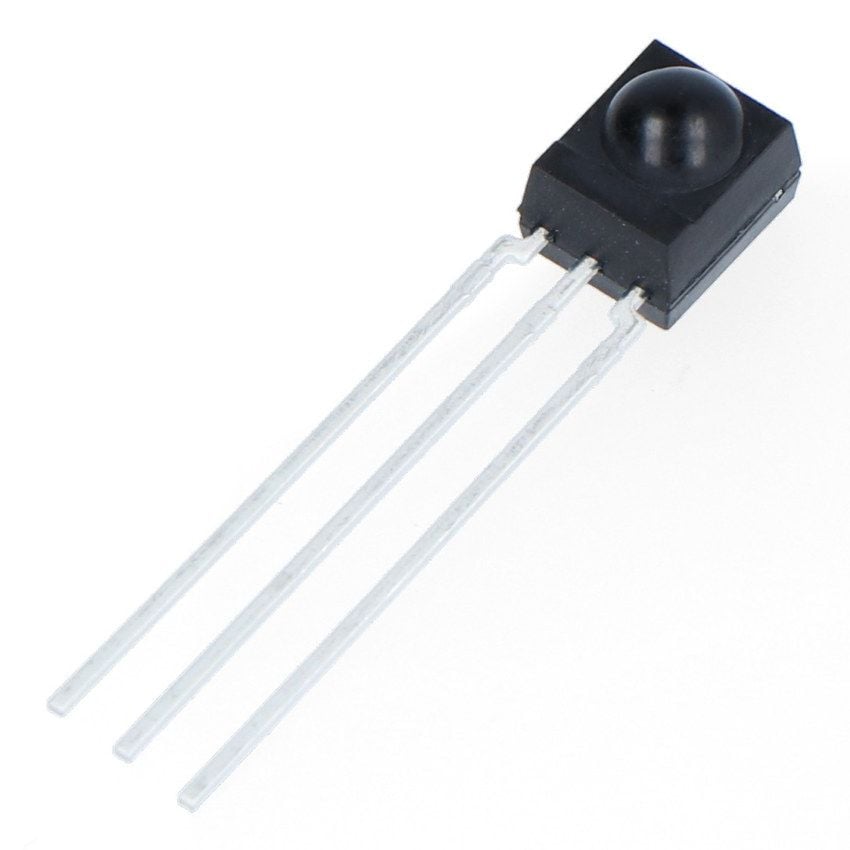

Infrarød mottaker til elektronikkprosjekter, 38kHz

Infrarød mottaker for 38kHz-signaler

Denne kompakte IR-mottakeren tar imot infrarøde signaler ved 38 kHz. Den er beregnet for montering i elektroniske kretser og drives med 4,5V til 6V. Gjennomsnittlig strømforbruk er 5mA.

Bruksområder

Mottakeren kan inngå i flere typer elektronikk- og robotikkprosjekter:

• mottak og lesing av IR-signaler i elektronikkprosjekter
• objektdeteksjon i en løsning med en passende IR-sender
• signalmottak i robotikk der data behandles av styringselektronikken

Tilkobling og nødvendige komponenter

Komponenten har tre tilkoblingspinner. Ved montering skal strømmen begrenses med en motstand på 100Ω, og en filtreringskondensator på 4,7µF skal kobles mellom forsyningspinnene. En passende IR-sender er nødvendig for å bygge et komplett sender- og mottakersystem.
