Denne kompakte sensoren har
og gir et stabilt analogt spenningssignal proporsjonalt med avstanden til objektet.
hinderdeteksjon og automatiserte løsninger der pålitelig avstandsmåling er avgjørende.
Norsk bedrift - varene sendes fra Norge innen 24t
Denne analoge avstandssensoren fra Sharp tilbyr
ved hjelp av triangulasjonsmetode kombinert med PSD og infrarød LED-teknologi.
Sensoren genererer et
som endres proporsjonalt med avstanden, noe som gjør den enkel å lese med Arduino, Raspberry Pi eller andre mikrokontrollere.
Den kompakte størrelsen og lave vekten gjør den ideell for mobile robotprosjekter, automatiserte systemer og nærhetssensorer i industrielle applikasjoner.
sikrer stabil og nøyaktig måling uten behov for ekstern kondisjonering av signalet.

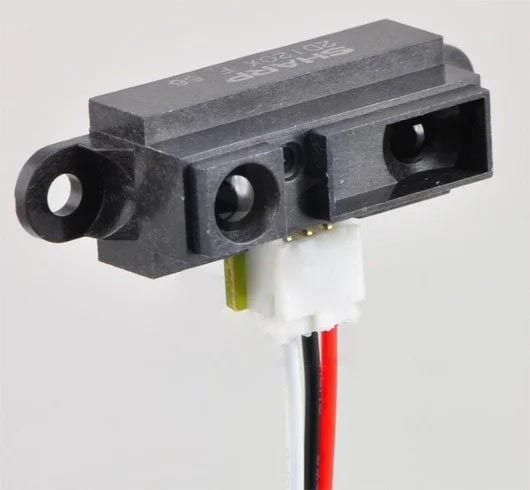

Sharp analog distance sensor.
Forholdet mellom sensorens utgangsspenning og den inverse avstanden er omtrent lineært innenfor måleområdet.
Ifølge databladet for GP2Y0A21YK viser en graf at
ved å bruke en best-fit linje mellom invers utgangsspenning og avstand.
En enkel formel er at avstanden ≈ skaleringsfaktor (~27 V*cm) dividert med utgangsspenningen.
Justeringskonstanter kan forbedre nøyaktigheten ytterligere.

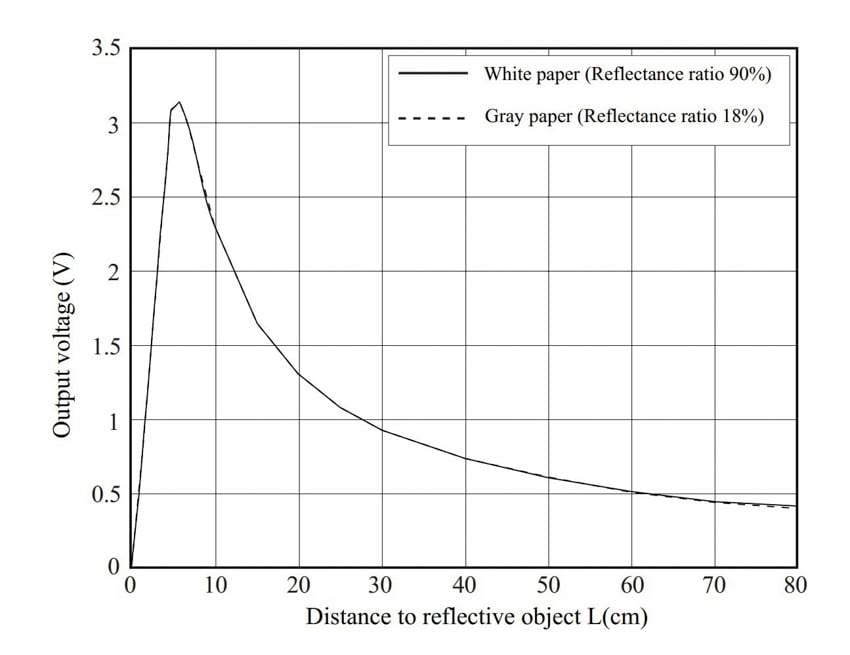

Forholdet mellom sensorens utgangsspenning og den inverse avstanden som måles.

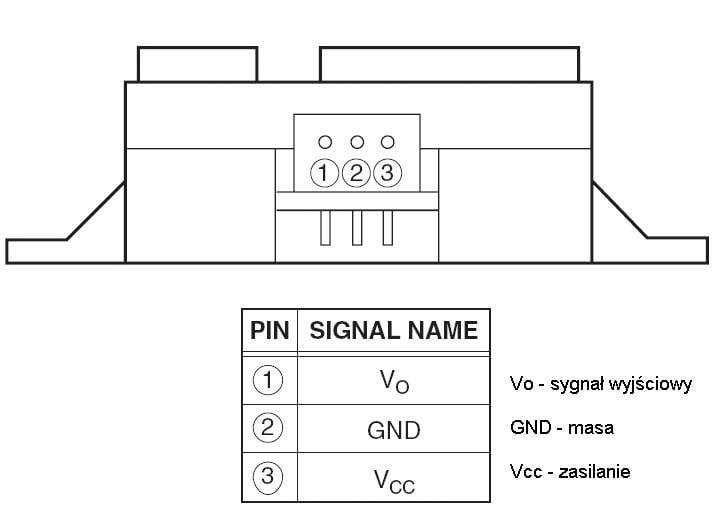

Sensoren har tre tilkoblinger: strøm – Vcc (spenning fra 4,5 til 5,5 V), jord – GND og analogt utgangssignal Vo,
hvor verdien avhenger av avstanden mellom sensoren og detektert objekt, som vist i diagrammet.
Følgende figur viser plasseringen av tilkoblingene.
Sensoren muliggjør avstandsmåling. Jo nærmere objektet er sensoren, desto høyere blir spenningen på utgangen.
Følgende eksempel kan brukes med alle Sharp analoge avstandssensorer.

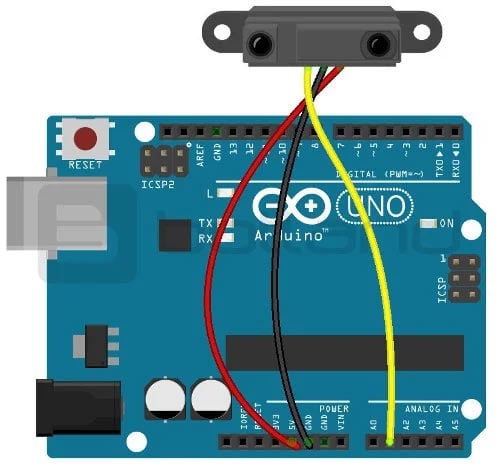

Avstandsmåling med Arduino UNO.
Se fanen Dokumenter & linker for tekniske data og nyttige linker.
| SKU | MR-00179 |
|---|---|
| EAN | 7073330501793 |
