Elektronikksett for Arduino med ulike komponenter

Komponentsett for digitale kretser og Arduino-prototyper

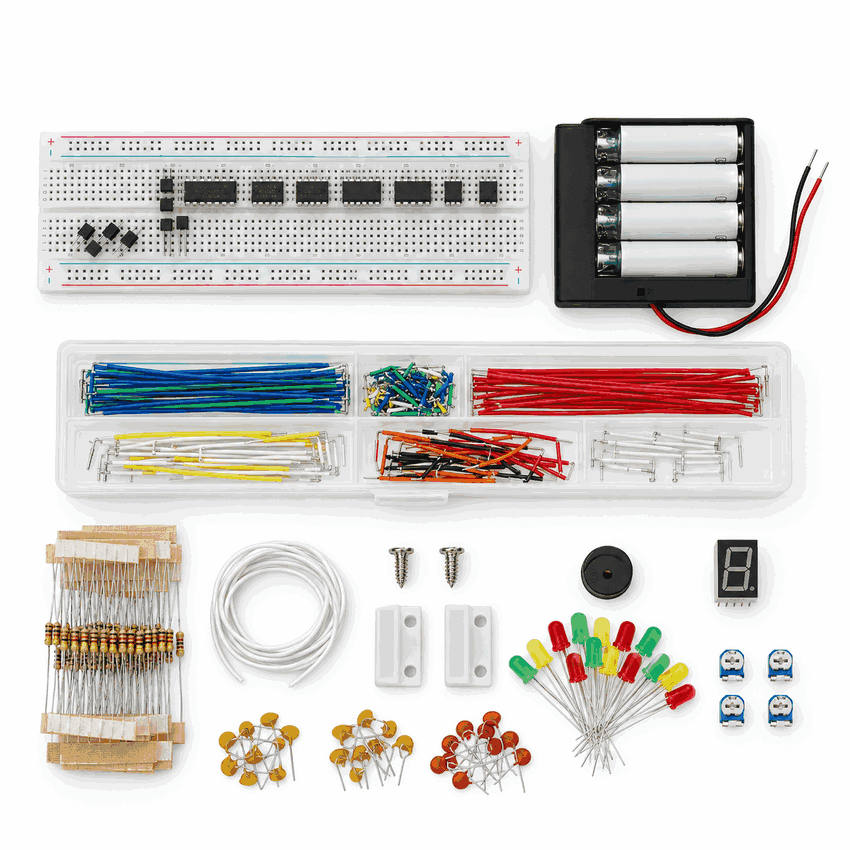

Dette elektronikksettet samler et koblingsbrett med 830 kontaktpunkter, 140 koblingsledninger og et variert utvalg komponenter for praktisk prototyping. Motstander, kondensatorer, lysdioder, logikkretser, brytere, sensorer og et 7-segmentdisplay gir mange muligheter for å bygge og teste egne kretser.

Settet passer til eksperimenter med digital elektronikk og til prosjekter som kombinerer koblinger med programmering. De medfølgende CMOS-kretsene dekker blant annet AND-, OR- og inverterfunksjoner, mens CD4026 kan brukes sammen med 7-segmentdisplayet i teller- og displayprosjekter.

Bygg og endre prototyper på koblingsbrett

Koblingsbrettet og ledningssettet gjør det mulig å sette sammen og endre kretser under utprøving. Tact-brytere, trimmepotensiometre og en magnetisk reed-sensor kan inngå som betjening eller inngangssignaler, mens lysdioder, buzzer og 7-segmentdisplay gir synlige eller hørbare utganger.

Utvalget av motstander og kondensatorer gjør det mulig å prøve flere komponentverdier. Settet inneholder også fire BC546B NPN-transistorer for prosjekter der transistorene inngår som egne kretselementer.

Forslag til elektronikkprosjekter

Komponentene kan brukes til flere typer prototyper og praktiske forsøk:

• Testing av AND-, OR- og NOT-funksjoner med CD4081, CD4071 og CD4069
• Generatorkretser og enkle lyseffekter med logikkretser og lysdioder
• Digitale tellere og styring av 7-segmentdisplay med CD4026
• Prototyper med trykknapper, trimmepotensiometre eller reed-sensor som innganger
• Enkel sirenestyring og forsøk med kretser som lagrer tilstander
• Arduino-prosjekter som kombinerer programmering med lysdioder, knapper, buzzer eller display

Kompatibilitet og det du trenger

For programmerbare prosjekter brukes delene sammen med en separat mikrokontroller, for eksempel Arduino. Selve mikrokontrolleren er ikke oppført i pakkeinnholdet. Settet kan også brukes til selvstendige forsøk med de medfølgende CMOS-logikkretsene.

Grunnleggende kjennskap til elektronikk er nyttig når du skal velge kobling, komponentverdier og strømforsyning. Batteriholderen er beregnet for fire AA-batterier og har bryter og lokk.

Spenninger og komponentverdier

Buzzeren er oppgitt for 3V til 16V. BC546B-transistoren er oppført med 65V/0,1A, og kondensatorene har oppgitte verdier på 50V. Disse grensene gjelder de navngitte komponentene og skal ikke tolkes som en felles verdi for hele settet.
