Energy Harvesting Kit med solcelle og superkondensator for IoT-prosjekter

Name: Energy Harvesting Kit med solcelle og superkondensator for IoT-prosjekter
Brand: DFRobot
SKU: MR-00804
Price: 499 NOK
Availability: InStock

Legg til i ønskeliste

kr 499,00

Bli den første til å omtale produktet

Ambient energy harvesting-sett for innendørs energihøsting med DFM8001 og MPPT.

Dette komplette settet er laget

for å samle inn energi i innendørs miljøer fra flere kilder, som mekanisk, termisk, sol- og radiobasert energi.

Settet inkluderer DFM8001-kort, solcellepanel i amorft silisium og superkondensatorer. Med

dynamisk MPPT (Maximum Power Point Tracking)

kan løsningen effektivt samle og lagre energi fra svært lave nivåer og helt ned i mikrowatt-området. Passer godt til IoT, Smart Home og industriell overvåking.

På lager

SKU

MR-00804

Kategorier:

Strømforsyning, Solceller og solpaneler, Andre smarte produkter

DFROBOT

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Indoor Energy Harvesting Kit – høst skjult energi fra omgivelsene

Dette innovative

Energy Harvesting Kit

lar deg utnytte ambient energi fra kunstig belysning innendørs og gjøre den om til

bærekraftig fornybar energi

for laveffekts elektronikk uten batterier. Med avansert

solcelleteknologi basert på amorf silisium

får du en bærekraftig løsning for fremtidens IoT-enheter.

Hva er Energy Harvesting?

Energy Harvesting (energiinnhøsting) er teknologien som fanger opp og konverterer omgivende energi til elektrisk strøm. Kilder kan være lys, varme, vibrasjoner eller radiobølger.

I praksis betyr dette at enheten henter små mengder energi kontinuerlig, og lagrer den i for eksempel en superkondensator eller et lite energilager. Når energien er tilgjengelig, kan systemet drive sensorer, sende måledata eller vekke en mikrokontroller i korte intervaller.

Energy harvesting brukes ofte i IoT og overvåking der kabling er upraktisk, eller der batteribytte er dyrt og tidkrevende. Typiske eksempler er trådløse romsensorer, temperatur- og fuktighetsovervåking, bevegelsesdeteksjon og industriell tilstandsmonitorering.

Denne teknologien muliggjør batterifrie og selvforsynte elektroniske systemer som krever minimalt vedlikehold og har lang levetid.

Slik fungerer energiinnhøsting

Fra omgivelsesenergi til brukbar strøm (batterifritt / selvforsynt).

Typisk flyt: Energi samles opp kontinuerlig, lagres, og brukes når terskel nås.

Fordel: Mindre vedlikehold (mindre batteribytte) og egnet for IoT/overvåking.

Energy harvesting – slik fungerer energiinnhøsting

Anvendelsesområder for energiinnhøsting

Dette settet åpner dørene for mange spennende prosjekter:

Trådløse IoT-sensorer
– temperatur, fuktighet og luftkvalitet uten batteriskift
Smarte hjemløsninger
– selvdrevne brytere og sensorer
Industriell overvåking – vedlikeholdsfrie sensorer på vanskelig tilgjengelige steder
Forsknings- og utviklingsprosjekter – eksperimentering med bærekraftig energi
Utdanning – praktisk læring om fornybar energi og elektronikk

Tekniske egenskaper

MPPT-teknologi: Maximum Power Point Tracking for optimal energiutnyttelse
Utgangsspenning: regulert 3,3V for direkte tilkobling til mikrokontrollere
Lavspenningsoperasjon: fungerer fra bare 200 lux innendørs belysning
Strømforbruk i hvilemodus: ekstremt lav for langvarig drift
Kompakt design: enkel integrering i IoT-prosjekter og smarte enheter

Hvorfor velge innendørs solcellepanel

Tradisjonelle solcellepaneler fungerer dårlig innendørs fordi de er optimalisert for sollys. Dette settet bruker

amorf silisium-teknologi

som er spesielt utviklet for kunstig belysning. Resultatet er opptil 10 ganger bedre ytelse innendørs sammenlignet med krystallinske solceller. Med integrert MPPT-algoritme sikrer modulen maksimal energiutnyttelse under alle lysforhold.

Perfekt for kreative prosjekter og forskning

Enten du er hobbyelektroniker, student eller profesjonell utvikler, gir dette

Energy Harvesting Kit

deg verktøyene til å utforske fremtidens selvforsynte elektronikk. Bygg batterifrie enheter, eksperimenter med bærekraftig teknologi, og oppdag potensialet i ambient energi som omgir oss hver dag.

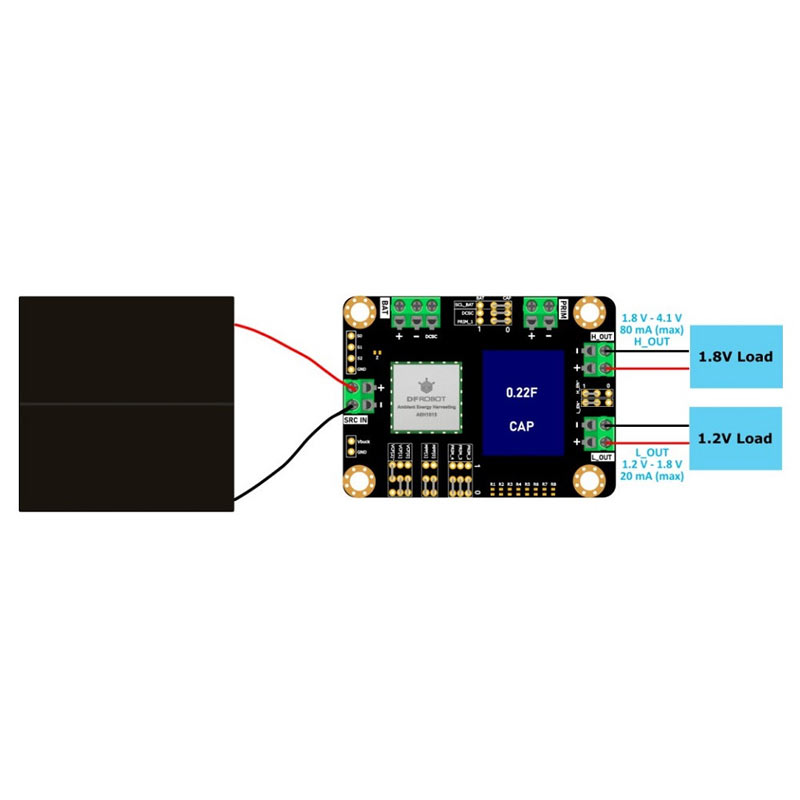

Tilkobling av modulen

For korrekt oppsett av systemet anbefales følgende fremgangsmåte:

Standardinnstillinger
– sett alle jumpere i standard (default) posisjon.
Koble til superkondensator
– koble superkondensatoren (0,22 F) til kortet, og sørg for at startspenningen er lavere enn Voc.
Koble til solcellepanel
– koble solcellepanelet til riktige terminaler på kortet, og kontroller at det sitter godt fast.
Kontroller oppstart og lading
– følg med på at spenningen Vbuck øker og når omtrent 2,2 V, som indikerer at systemet begynner å lade kondensatoren.

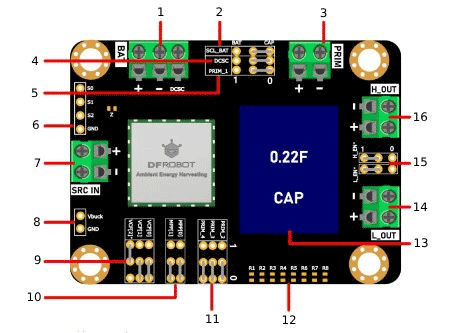

Plassering av komponenter på kortet

1. Kontakt for tilkobling av ekstern energilagringsenhet (midtpunktkontakt til DCSC, brukes med dobbeltkammer superkondensator)
2. Kontakt for konfigurasjon av energilagring – velg eksterne komponenter eller innebygde superkondensatorer
3. Kontakt for tilkobling av hovedbatteri
4. Jumper for dobbeltkammer superkondensatorer – sett til 1 når de er i bruk
5. Jumper for hovedbatteri – sett PRIM_1–PRIM_4 til 1 når batteriet er aktivt
6. Statusutganger – S0: høyt nivå når LDO er tilgjengelig / S1: høyt nivå når hovedbatteri er aktivt / S2: høyt nivå under MPPT-kalibrering
7. Kontakt for tilkobling av ekstern energikilde (SRC IN)
8. Utgang for overvåking av vellykket kaldstart (cold start)
9. Kontakt for konfigurasjon av beskyttelsesspenning for energilagring og LDO-utgangsspenning
10. Kontakt for MPPT-konfigurasjon (Maximum Power Point Tracking)
11. Jumper for hovedbatteriparametere – sett PRIM1–PRIM4 til 1 og lodd motstander R7 og R8 når batteri er i bruk
12. Tilpasset modus – konfigurasjon av terskelspenning og LDO-utgangsspenning ved bruk av motstander R1–R6
13. Innebygd kondensator (0.22F CAP)
14. Kontakt for lavspennings LDO-utgang (L_OUT)
15. Jumper for styring av aktivering av høy- og lavspennings LDO-utganger
16. Kontakt for høyspennings LDO-utgang (H_OUT)

PINOUT - Plassering av komponenter på DFM8001-kortet

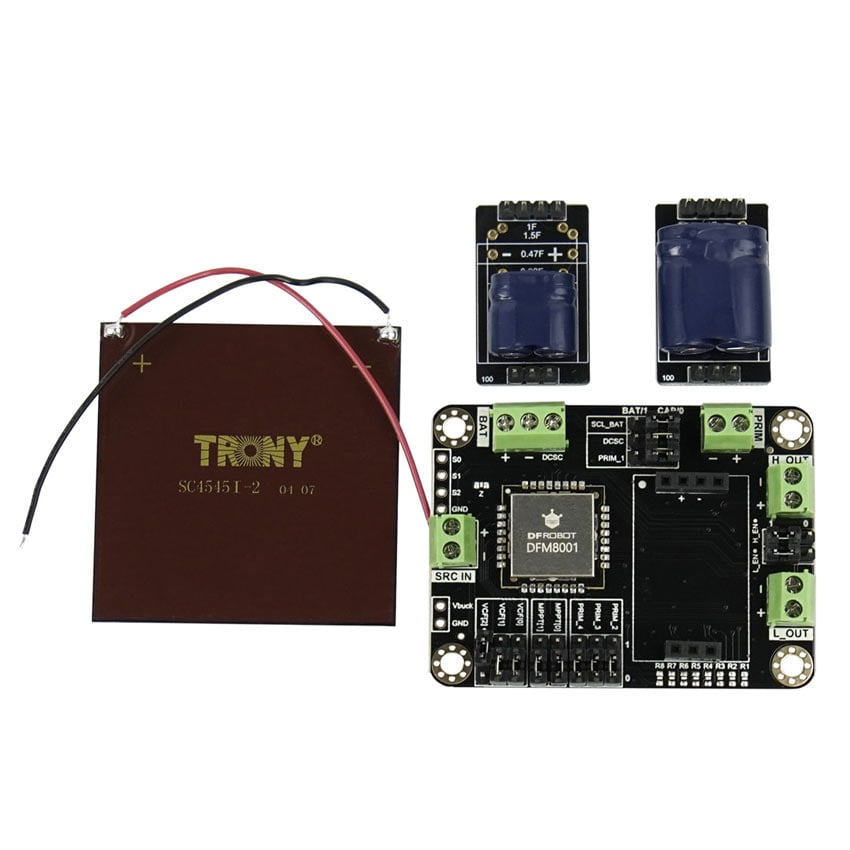

Innholdet i settet

DFM8001 Energy Harvesting-modul
– hovedkort for energiinnhøsting med MPPT og energilagringsstyring (x1)
Superkondensator 0,22 F
– energilagring (x1)
Superkondensator 1,5 F
– energilagring (x1)
Innendørs solcellepanel (amorf silisium)
– optimalisert for kunstig belysning (x1)

Se fanen Dokumenter & linker for tekniske data og nyttige linker.
