LiPo SHIM strømforsyningskort for Raspberry Pi med JST

Batteridrevet strømforsyning for Raspberry Pi

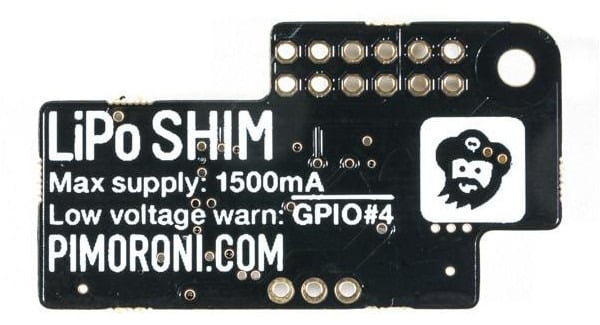

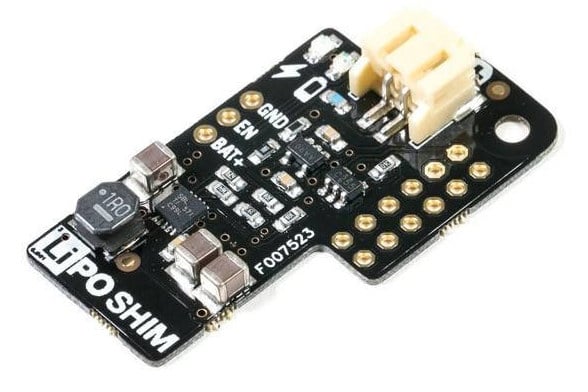

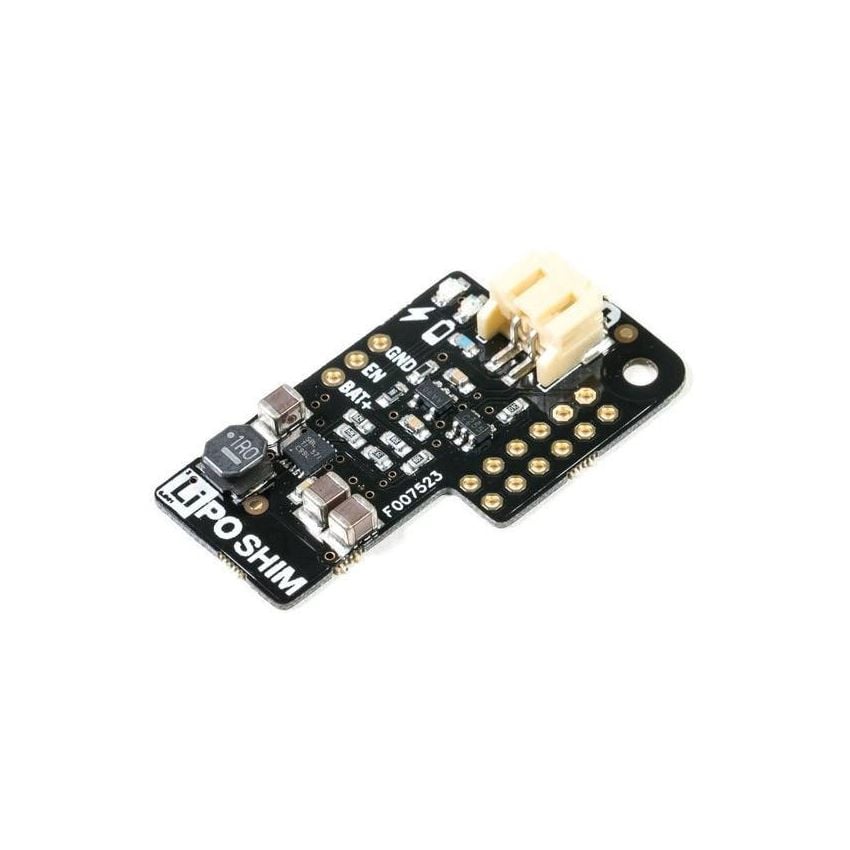

LiPo SHIM er et kompakt strømforsyningskort som monteres direkte på GPIO-tilkoblingen på en kompatibel Raspberry Pi. En 2-pinners JST 2,0 mm-kontakt brukes til et Li-Pol- eller Li-Ion-batteri, mens en TPS61232 step-up-omformer inngår i strømforsyningen. LED-indikatorer viser strømstatus og lavt batterinivå. Kortet er laget for å drive Raspberry Pi fra batteri, men har ingen funksjon for å lade batteriet.

Varsling og automatisk batteribeskyttelse

Konstant strøm er oppgitt til opptil 1,5 A, med 15 µA i hviletilstand. Når batterispenningen synker til 3,4 V, varsler kortet om lavt nivå. Ved 3 V slås strømforsyningen automatisk av for å beskytte batteriet. Batteriet må lades med en separat lader, siden kortet ikke har ladefunksjon.

Montering og kompatibilitet

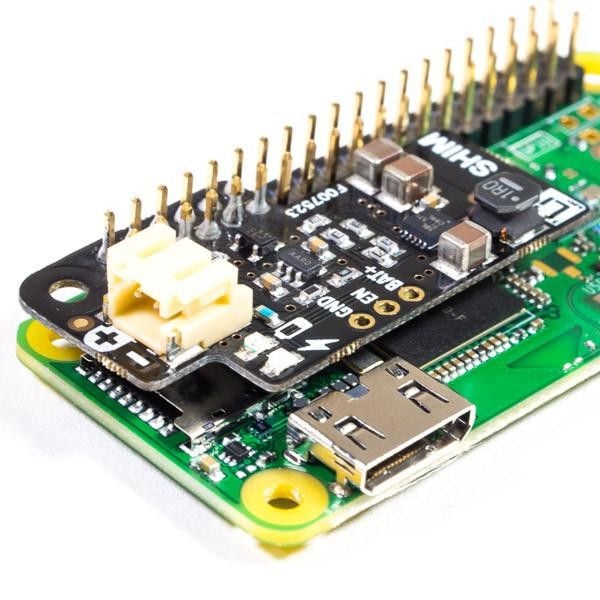

SHIM-formatet er laget for direkte montering på Raspberry Pi-GPIO og kan brukes sammen med andre HAT- eller pHAT-kort når tilkoblingene ikke er i konflikt. Kortet er 0,8 mm tykt uten monterte komponenter. Den medfølgende kontaktlisten må loddes, og tilkoblingspunktene er VBAT+, GND og EN.

Kompatible modeller er Raspberry Pi 3, 2, B+, A+, Zero og Zero W. Programvaren som hører til kortet, fungerer ikke med Raspbian Wheezy. Raspberry Pi og batteri kjøpes separat.
