GPS-antenne for innbygging med SMA-kontakt og 15 cm kabel

GPS-antenne med SMA for mobile elektronikkprosjekter

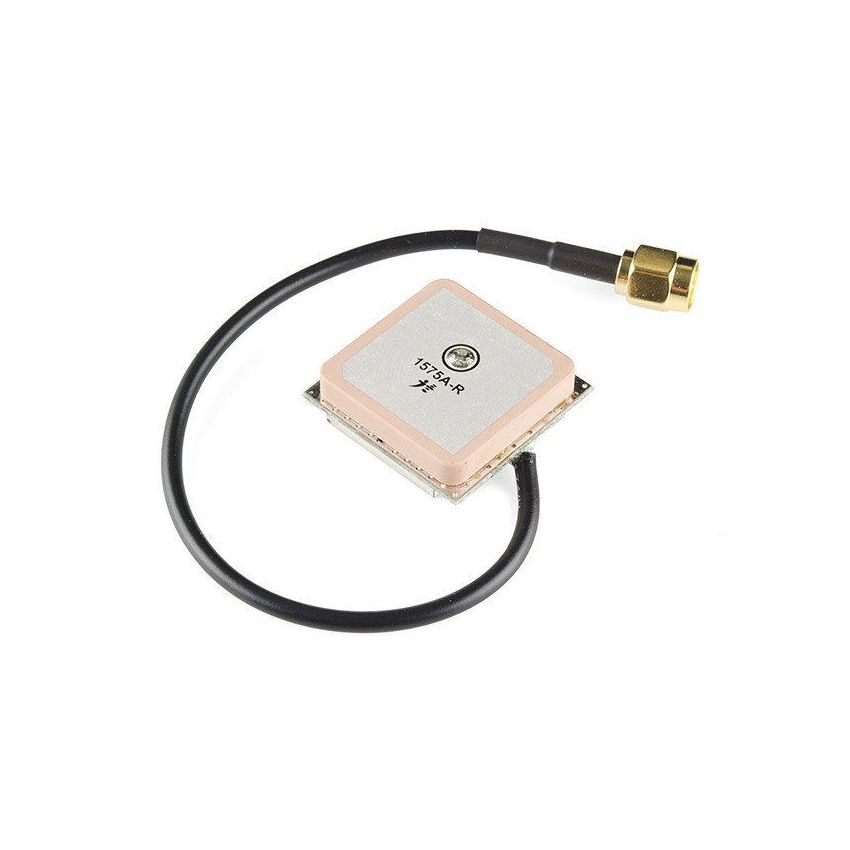

Denne GPS-antennen er beregnet for mobile prosjekter innen elektronikk og robotikk. Antennen måler 27 x 27 x 10 mm og har en 150 mm lang kabel med SMA-kontakt. Kabelen gjør det mulig å føre antennen ut av en kapsling. Den drives med 3,3 V ± 0,5 V, har en forsterkning på 26 dB og bruker omtrent 12 mA.

Fleksibel montering i prosjektet

Antennen kan festes med lim eller dobbeltsidig tape. I konstruksjoner som utsettes for kraftige vibrasjoner, anbefales epoksyharpiks for å dempe vibrasjonene. Driftstemperaturen fra -40 til 85 °C gjør det mulig å bruke antennen i elektronikk som må fungere under varierende temperaturforhold.

Bruksområder for GPS-antennen

Formatet, SMA-tilkoblingen og den separate kabelen gjør antennen aktuell for flere typer GPS-baserte prosjekter:

• Mobile elektronikkprosjekter som bruker GPS til posisjonsbestemmelse
• Robotikk og selvgående robotplattformer som kombinerer GPS-data med andre sensorer
• Elektroniske systemer som samler posisjonsdata på ulike steder

Tilkobling og tekniske krav

Utstyret antennen skal kobles til, må være tilpasset SMA-kontakten og forsyningsspenningen på 3,3 V ± 0,5 V. VSWR er oppgitt til under 2,0. Denne verdien beskriver tilpasningen mellom transmisjonslinjen og belastningen, der en høyere verdi betyr større mistilpasning.

Spesifikasjoner
