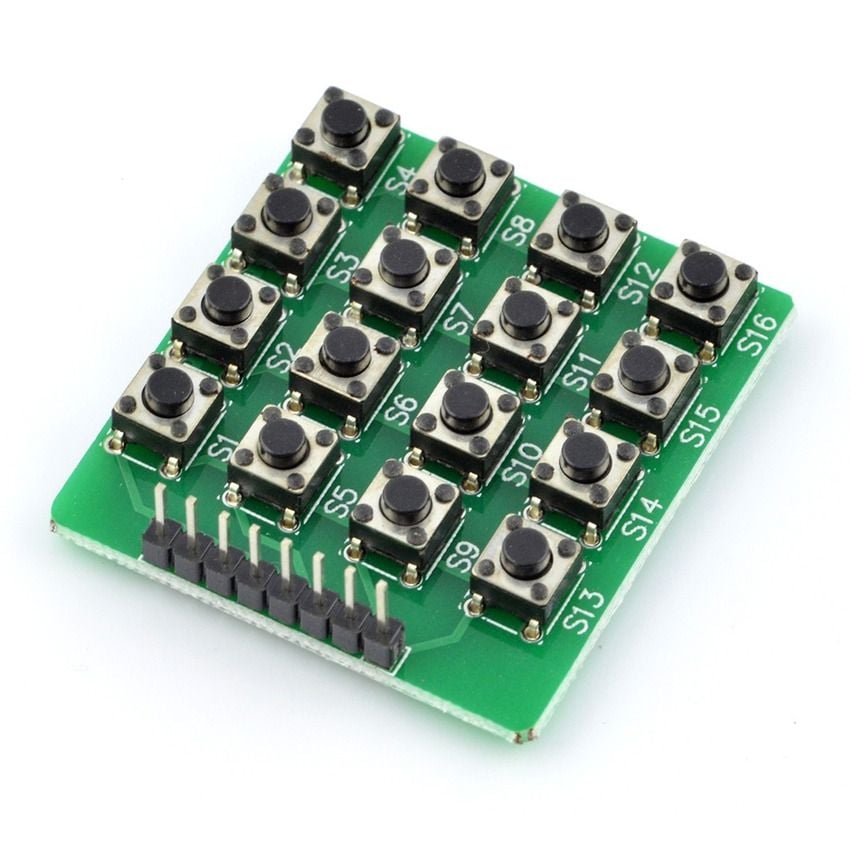

Matrisetastatur med 16 taktile-brytere i 4 x 4-oppsett

Matrisetastatur med 16 trykknapper for Arduino-prosjekter

Matrisetastaturet samler 16 trykknapper av typen tact switch i et 4 x 4-oppsett. Det kan brukes som grensesnitt for manuell inntasting og valg av funksjoner i programmerbare elektronikkprosjekter, blant annet med Arduino.

Oppbygning og signaler

Knappene er fordelt på fire rader og fire kolonner. Signalene er ført ut til en 8-pinners stiftlist med 2,54 mm deling. Når en knapp trykkes inn, sendes et høyt signal til utgangen. Bryterne er monostabile og har ikke bakgrunnsbelysning.

Bruksområder

De 16 knappene kan tilordnes tall, menyvalg eller kommandoer gjennom programvaren i prosjektet. Aktuelle bruksområder er:

• Numerisk inntasting av verdier i Arduino-prosjekter
• Menyvalg og navigasjon i et egenutviklet brukergrensesnitt
• Valg av driftsmodus eller programfunksjoner i en prototype
• Et manuelt kontrollpanel med opptil 16 knappefunksjoner
• Øving på avlesning og programmering av en 4 x 4-tastaturmatrise

Den programmerte funksjonen til hver knapp avgjør om tastaturet brukes til tall, navigasjon eller andre kommandoer. Det gjør samme oppsett anvendelig i flere typer mikrokontrollerbaserte prototyper.
