LED-sett med 5mm THT-dioder i fire farger

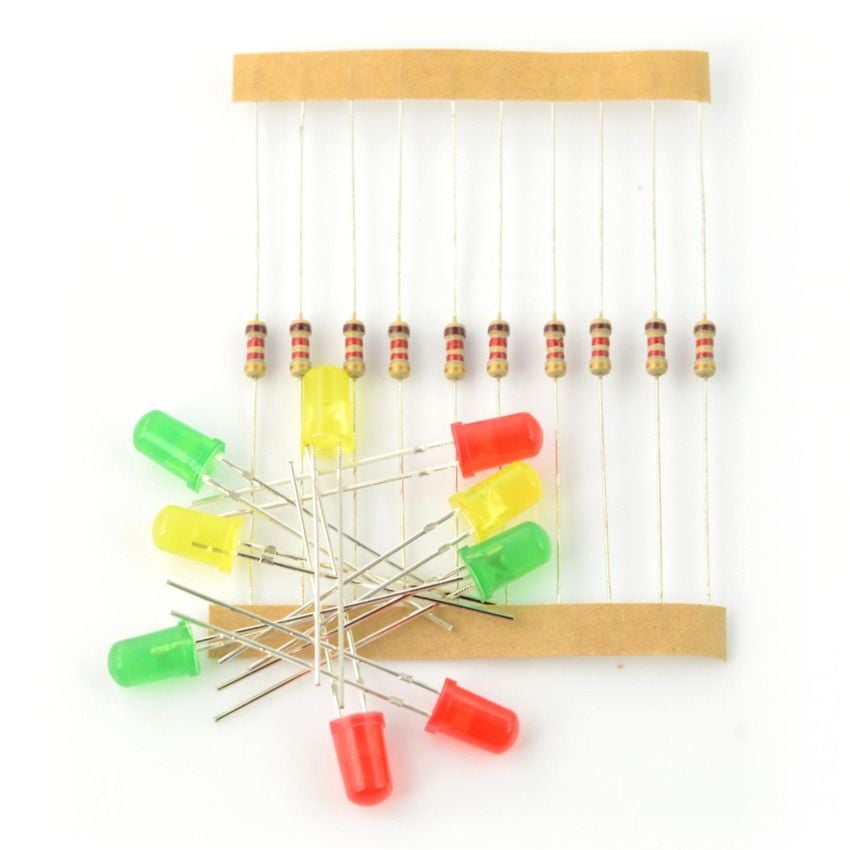

Settet inneholder ti gjennomgående LED-dioder med 5mm kapsling, fordelt på rødt, gult, grønt og blått lys. Sammen med ti motstander på 1,2kΩ gir komponentene et praktisk utgangspunkt for oppkobling på koblingsbrett og bygging av enkle elektronikkprototyper.
Hver farge har egne verdier for bølgelengde, lysstyrke, lysvinkel, fremstrøm og fremspenning. Det gjør det mulig å velge diode etter ønsket lysfarge og spredning, samtidig som de elektriske forskjellene kan tas med i planleggingen av kretsen.
Lysdata og elektriske verdier
De gule og grønne diodene har henholdsvis 60° og 50° lysvinkel. De røde diodene har den bredeste lysvinkelen på 70°, mens den blå dioden har 30° lysvinkel og en lysstyrke på 1000mcd. Fremspenning og fremstrøm varierer også mellom fargene.
| Farge | Bølgelengde | Lysstyrke | Lysvinkel | Fremstrøm If | Fremspenning Vf |
|---|
| Gul | 589nm | 40mcd | 60° | 25mA | 2,0V |
| Grønn | 571nm | 100 til 150mcd | 50° | 20mA | 2,3 til 2,5V |
| Rød | 625 til 645nm | 450 til 800mcd | 70° | 20mA | 2,0 til 2,3V |
| Blå | 470nm | 1000mcd | 30° | 25mA | 3,2V |
Verdiene for If og Vf gjelder den enkelte LED-fargen. Oppkoblingen og valg av motstand bør derfor tilpasses dataene for dioden som brukes, fremfor å behandle alle fire fargene som elektrisk identiske.
Både LED-diodene og motstandene er beregnet for gjennomgående montering. THT-utførelsen gjør delene egnet for innstikking i koblingsbrett, der forbindelser kan bygges og endres uten permanent montering. LED-diodenes kapsling er DIP 5mm, mens motstandene har en nominell effekt på 1/4W og toleranse på 5 prosent.
De fargede linsene gjør variantene enkle å skille under oppkobling. Settet kan dermed brukes når flere visuelle signaler eller ulike lysfarger skal prøves i samme prototype.
Bruksområder
Kombinasjonen av fire LED-farger, gjennomgående montering og separate motstander åpner for flere enkle bruksområder:
- Oppkobling og utprøving av LED-kretser på koblingsbrett
- Fargekodede visuelle indikatorer i elektronikk- og hobbyprosjekter
- Sammenligning av lysfarge, lysstyrke og spredningsvinkel i prototypeoppsett
- Øving med gjennomgående LED-dioder og motstander
Spesifikasjoner
Settet kombinerer LED-dioder med ulike optiske og elektriske egenskaper. Motstandene har samme dokumenterte verdi og utførelse, mens driftstemperaturen er angitt separat for de gule, grønne og røde diodene.
LED-montering
Gjennomgående
Nominell motstandseffekt
1/4W
Motstandstoleranse
5 prosent
Motstandsmontering
Gjennomgående THT
Driftstemperatur, gul LED
-40°C til +80°C
Driftstemperatur, grønn LED
-40°C til +80°C
Driftstemperatur, rød LED
-40°C til +80°C
Pakkeinnhold
Komponentene er fordelt på fire LED-farger og ti motstander:
