Hva er en resistor? Ohms lov, typer og riktig valg

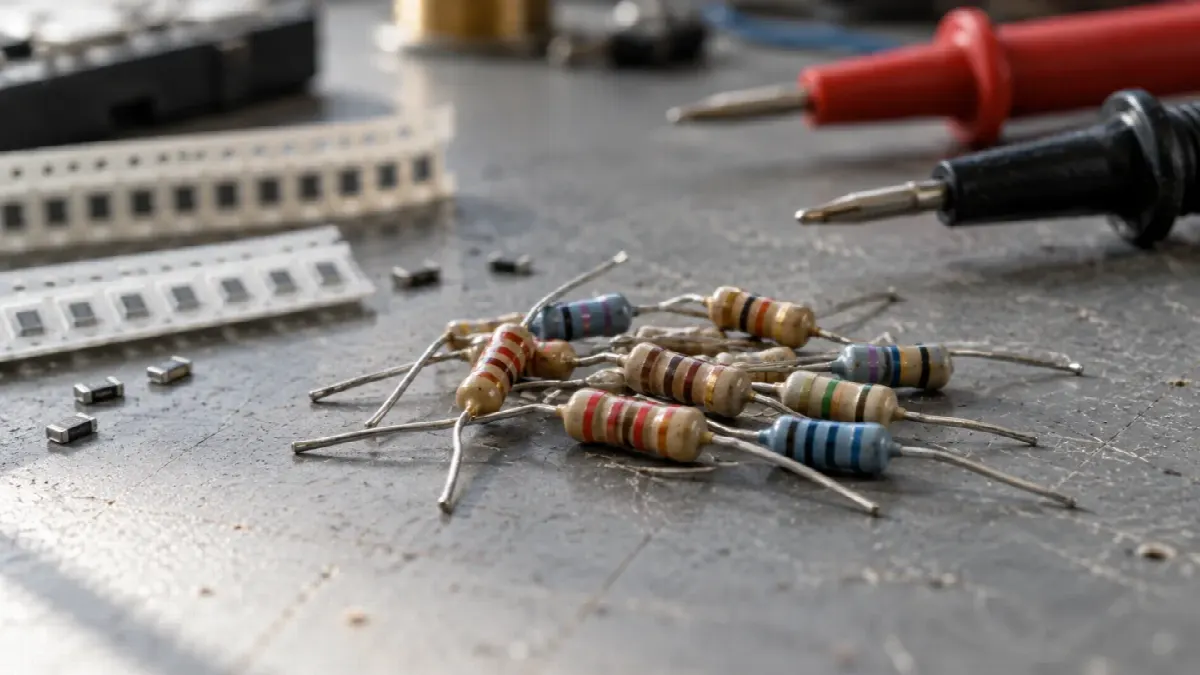

Fargekodede THT-resistorer, SMD-motstander og multimeter på arbeidsbenk

En resistor, på norsk ofte kalt motstand, er en passiv komponent med en bestemt elektrisk resistans. Den begrenser strøm, deler spenning, holder digitale innganger i en kjent tilstand og omsetter elektrisk effekt til varme. Verdien i ohm er bare starten: effekt, toleranse, temperaturkoeffisient og kapsling må også passe kretsen.

Kort forklartOhms lov sier at U = R × I. Større resistans gir mindre strøm ved samme spenning. Resistoren må samtidig tåle effekten P = U × I, som også kan skrives I² × R eller U² / R. Velg nærmeste standardverdi som oppfyller funksjonen, kontroller effekt og toleranse med margin, og mål den ferdige kretsen.

Hva gjør en resistor?

Resistans beskriver hvor sterkt en komponent motsetter seg strøm, og den måles i ohm (Ω). En ideell lineær resistor har et fast forhold mellom spenningen over den og strømmen gjennom den. Virkelige resistorer endrer seg litt med temperatur, belastning, alder og konstruksjon, men innenfor databladets grenser er oppførselen svært forutsigbar.

Resistoren «bruker» ikke opp strøm. Den gir et spenningsfall når strøm går gjennom den, og effekten blir til varme. I en enkel seriekrets går den samme strømmen gjennom alle komponentene, mens spenningen fordeles etter resistansene.

Ohms lov og effekt

Ligger 5 V over en resistor på 1 kΩ, gir I = U / R en strøm på 5 mA. Effekten blir P = U × I = 25 mW. En vanlig 0,25 W-resistor har da god margin under normale forhold. Bruk alltid det faktiske spenningsfallet over resistoren i beregningen, ikke nødvendigvis hele forsyningsspenningen.

For en LED i serie trekker du LED-ens fremspenning fra forsyningen før du beregner resistoren. Fremspenningen varierer med LED-type, farge, strøm og temperatur. Det finnes derfor ikke én «riktig LED-motstand» uten opplysninger om kretsen. Beregn ut fra databladet, velg en standardverdi som ikke gir for høy strøm, og mål resultatet.

Ikke dimensjoner etter effekt alene. En resistor kan ligge under wattgrensen og likevel overskride maksimal arbeidsspenning, pulstålighet eller temperaturgrense. Databladets deratingkurve viser ofte at tillatt effekt må reduseres når omgivelsestemperaturen stiger.

Regneeksempler

De tre vanligste beregningene på arbeidsbenken er LED-motstand, effekt og spenningsdeler. Eksemplene under bruker idealiserte verdier; mål alltid den ferdige kretsen.

1) LED-motstand
   Forsyning 5 V, grønn LED ca. 2,1 V, ønsket strøm 15 mA
   R = (5,0 - 2,1) V / 0,015 A ≈ 193 Ω  →  velg 220 Ω (E12)
   Faktisk strøm ≈ 2,9 V / 220 Ω ≈ 13 mA

2) Effekt i resistoren
   P = I² × R = (0,013 A)² × 220 Ω ≈ 0,04 W  →  0,25 W gir god margin

3) Spenningsdeler uten last
   U_ut = U_inn × R2 / (R1 + R2)
   5 V × 20 kΩ / (10 kΩ + 20 kΩ) ≈ 3,3 V

Spenningsdeleren i eksempel 3 fungerer bare når lasten har høy inngangsimpedans, for eksempel en ADC-inngang eller et langsomt logikksignal. Den kan ikke forsyne et kort eller en sensor; til det trenger du en spenningsregulator.

Typer og kapslinger

TypeFordelViktig begrensningTypisk bruk
Karbonfilm THTRimelig og lett å bruke på koblingsbrettOfte større toleranse og mer støy enn presisjonstyperLæring og generell prototyping
Metallfilm THTGod toleranse, stabilitet og lavere støyEffekt- og pulsgrenser må fortsatt kontrolleresAnalog måling og generell elektronikk
Tykkfilm SMDKompakt og tilgjengelig i mange størrelserVanskeligere å håndtere for hånd; effekten avhenger av kretskortetModerne kretskort
Trådviklet / effektresistorTåler høyere effekt og pulserKan være induktiv og fysisk storBelastning, strømbegrensning og effektkretser
Termistor (NTC/PTC)Resistansen endres med temperaturIngen fast verdi; kurve og egenoppvarming er viktigeTemperaturmåling og begrensning av startstrøm
Fotoresistor (LDR)Resistansen endres med lysRespons, spektrum og toleranse varierer myeEnkel lysdeteksjon

Til loddefri prototyping er et THT-motstandssett med 41 verdier praktisk fordi beina passer i koblingsbrettet. For kompakte kretskort finnes blant annet et SMD 1206-sortiment og et SMD 0805-sortiment. Effektklassen varierer mellom produsentserier i samme kapsling: mange standardserier oppgir 0,125 W for 0805 og 0,25 W for 1206, mens forsterkede serier oppgir mer. Les wattangivelsen sammen med databladets betingelser og kretskortets kobberareal.

Toleranse og E-serier

En 1 kΩ-resistor med ±5 % toleranse kan ved levering ligge mellom 950 Ω og 1 050 Ω. Toleransen er ikke det samme som temperaturstabilitet eller aldring. Temperaturkoeffisienten, oppgitt i ppm/°C, beskriver hvor mye verdien kan endre seg med temperaturen. Presisjonskretser krever derfor mer enn et lavt toleransetall.

Standardverdiene er ordnet i E-serier som E6, E12, E24 og E96. Tallet forteller hvor mange verdier det er per dekade. E12 består av 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68 og 82, ganget med en tierpotens. Flere verdier per dekade henger vanligvis sammen med tettere toleranse. Gir beregningen 317 Ω, velger du nærmeste standardverdi i den retningen som er tryggest for kretsen, ofte den neste verdien opp når strømmen skal begrenses.

Serie, parallell og spenningsdeler

I serie legges resistansene sammen: Rtotal = R1 + R2 + … . Samme strøm går gjennom alle leddene. I parallell legges ledningsevnene sammen: 1/Rtotal = 1/R1 + 1/R2 + … . To like resistorer i parallell gir halv verdi og deler effekten, så lenge de faktisk deler strømmen likt.

En spenningsdeler består av to eller flere resistorer i serie. Uten last er utgangen en fast andel av inngangen. Kobler du til en last, ligger den parallelt med den nederste resistoren og endrer resultatet. Til en ADC-inngang må du i tillegg kontrollere kildeimpedans, samplekondensator, overspenningsvern og mikrokontrollerens spesifikasjoner.

Fargekode og SMD-merking

Små aksiale THT-resistorer merkes ofte med fire eller fem fargebånd etter IEC 60062. Fire bånd gir to sifre, multiplikator og toleranse. Fem bånd gir tre sifre, multiplikator og toleranse. Begynn i enden der første bånd ligger nærmest kanten; toleransebåndet står ofte litt for seg selv.

Bruk MRSMARTs motstand-fargekodekalkulator til å oversette båndene, men mål delen når fargene er falmet, misfarget av varme eller vanskelige å skille. SMD-resistorer har trykte tall- eller bokstavkoder, for eksempel 103 for 10 kΩ, og svært små kapslinger kan være helt umerket. Fargekoden gjelder derfor ikke for SMD.

Pull-up og pull-down

En digital inngang som ikke drives aktivt, kan «flyte» og reagere på støy. En pull-up kobler inngangen svakt mot forsyningen, og en pull-down kobler den svakt mot jord. Verdien må være lav nok til å gi en sikker logisk tilstand og høy nok til å unngå unødvendig strøm når signalet trekkes motsatt vei. 4,7-10 kΩ er et vanlig startpunkt for knapper. Mange mikrokontrollere har interne pull-motstander, men verdiområdet står i databladet.

En basemotstand til en BJT begrenser basestrømmen. En gatemotstand til en MOSFET har en annen oppgave: den begrenser lade- og utladestrømmen til gaten og demper ringing. De to dimensjoneres ikke etter samme oppskrift. Guiden hva er en transistor? forklarer forskjellen mellom strømstyrt BJT og spenningsstyrt MOSFET.

Termistor og fotoresistor

En NTC-termistor får lavere resistans når temperaturen øker. For å regne ut temperaturen trenger du komponentens kurve eller B-verdi, en kjent referanseresistor og ofte kalibrering. Målestrømmen må være så lav at termistoren ikke varmer seg selv merkbart.

En fotoresistor endrer resistans med lyset, men har bred toleranse og treg respons sammenlignet med mange halvledersensorer. Den passer fint til terskler og læring, men er ikke et presist instrument for lysmåling. Begge eksemplene viser at «motstand» dekker flere funksjoner enn en fast verdi.

Slik velger du resistor

  1. Beregn nominell verdi: Bruk det faktiske spenningsfallet og ønsket strøm eller delingsforhold.
  2. Velg standardverdi: Rund av i den retningen som er tryggest for kretsen.
  3. Kontroller effekten: Regn med verste tilfelle, inkludert toleranser, og les deratingkurven.
  4. Velg teknologi og kapsling: THT er praktisk på koblingsbrett; SMD passer kompakte kretskort.
  5. Kontroller andre grenser: Arbeidsspenning, pulser, temperaturkoeffisient, støy og miljø kan være avgjørende.
  6. Mål prototypen: Sammenlign strøm, spenningsfall og temperatur med beregningen.

Se hele kategorien resistorer og motstander. Vil du ha mange verdier tilgjengelig samtidig, forklarer guiden valg av komponentsett forskjellen mellom rene resistorsortimenter og blandede startsett. Den samlede oversikten elektroniske komponenter forklart viser hvordan resistoren samarbeider med de andre grunnkomponentene.

Kilder

Ohms lov er kontrollert mot Flukes fagintroduksjon. Toleranse, E-serier, temperaturkoeffisient, belastning og stabilitet følger Vishays Basics of Linear Fixed Resistors og General Information for Fixed Film Resistors. Bruk databladet til den konkrete komponenten ved dimensjonering.

Oppsummering

Resistoren knytter spenning, strøm og effekt sammen på en forutsigbar måte, men riktig valg krever mer enn et ohmtall. Kontroller toleranse, effekt, temperatur, arbeidsspenning, pulser og kapsling. Bruk THT til enkel prototyping, SMD når kretskortet krever det, og temperatur- eller lysfølsomme resistorer når selve verdiendringen er signalet du vil måle.
