Toroidtransformator 35 W, 230 V AC til 12 V AC

Kompakt 35W toroidtransformator for 12V AC-forsyning

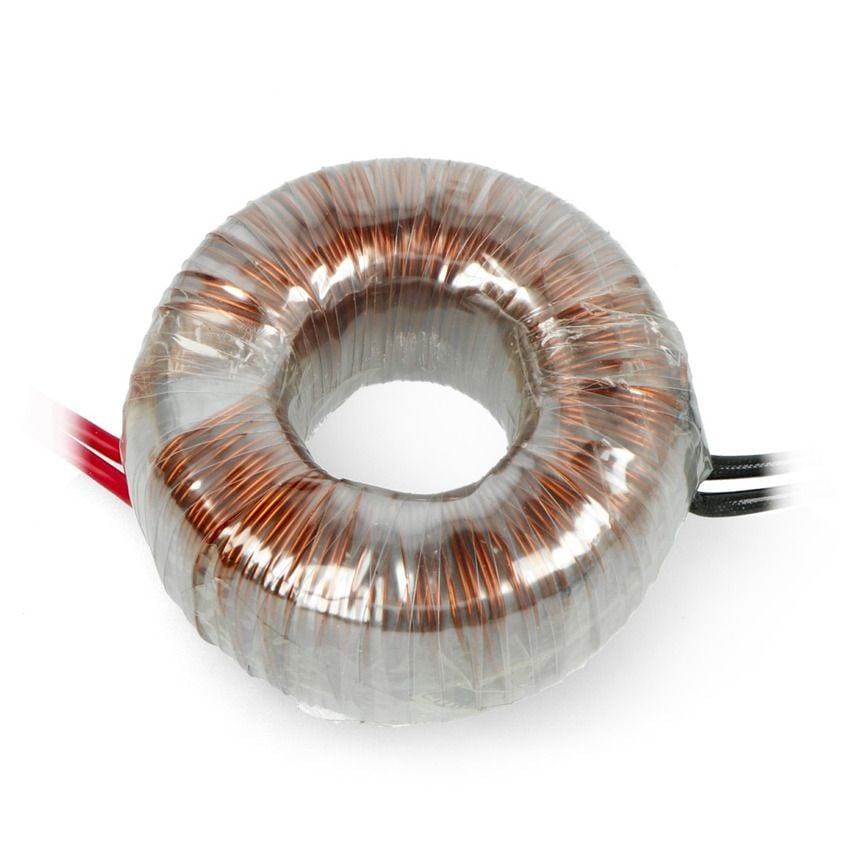

Denne toroidtransformatoren omformer 230V AC til 12V AC og har en nominell effekt på 35W samt en oppgitt utgangsstrøm på 2,9A. Den ringformede konstruksjonen gir et kompakt format med en diameter på 75mm og en høyde på 32mm.

Toroidtransformatorer kjennetegnes av kompakt oppbygning, lavt støynivå og høy virkningsgrad. Tilkoblingen skjer med 150mm lange ledninger, noe som gir fleksibilitet ved montering i en egnet installasjon.

Hva er en toroidtransformator, og hvordan virker den

En toroidtransformator er en transformator der viklingene ligger rundt en ringformet kjerne. Når primærviklingen tilføres vekselspenning, oppstår en varierende magnetisk fluks i kjernen. Denne fluksen induserer en spenning i sekundærviklingen. Forholdet mellom viklingene bestemmer spenningsnivået på utgangen.

I denne modellen reduseres nettspenningen fra 230V AC til 12V AC. Transformatoren endrer dermed spenningsnivået, men utgangen er fortsatt vekselspenning og ikke likespenning.

Bruksområder for en 12V AC-transformator

Transformatoren kan brukes som spenningsreduserende komponent når utstyret eller installasjonen er konstruert for 12V AC og belastningen er tilpasset den oppgitte effekten og strømmen. Aktuelle eksempler er:

• Strømforsyning i LED-belysningsinstallasjoner som er beregnet for 12V AC
• Forsyning av lavspenningsutstyr konstruert for 12V AC
• Transformatortrinn i elektroniske installasjoner som skal redusere 230V AC til 12V AC

Elektriske krav og installasjonsdata

Primærsiden skal mates med 230V AC, mens sekundærsiden leverer nominelt 12V AC. Belastningen må tilpasses den nominelle effekten på 35W og den oppgitte utgangsstrømmen på 2,9A.

Kapslingsgrad IP00, isolasjonsklasse II, termisk klasse Ta40B og isolasjonens elektriske holdfasthet på 4kV / 60s er viktige data ved planlegging av innbygging og tilkobling.

Spesifikasjoner

Pakkeinnhold

Pakken inneholder transformatoren og de oppgitte monteringsdelene:

• 1 toroidtransformator
• 1 deksel
• 2 skiver
