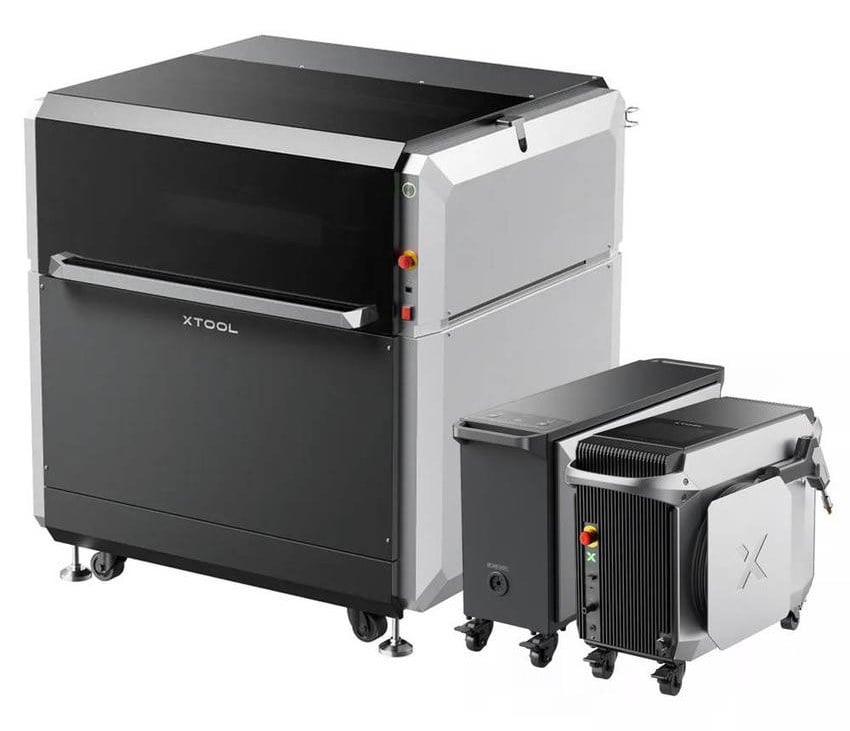

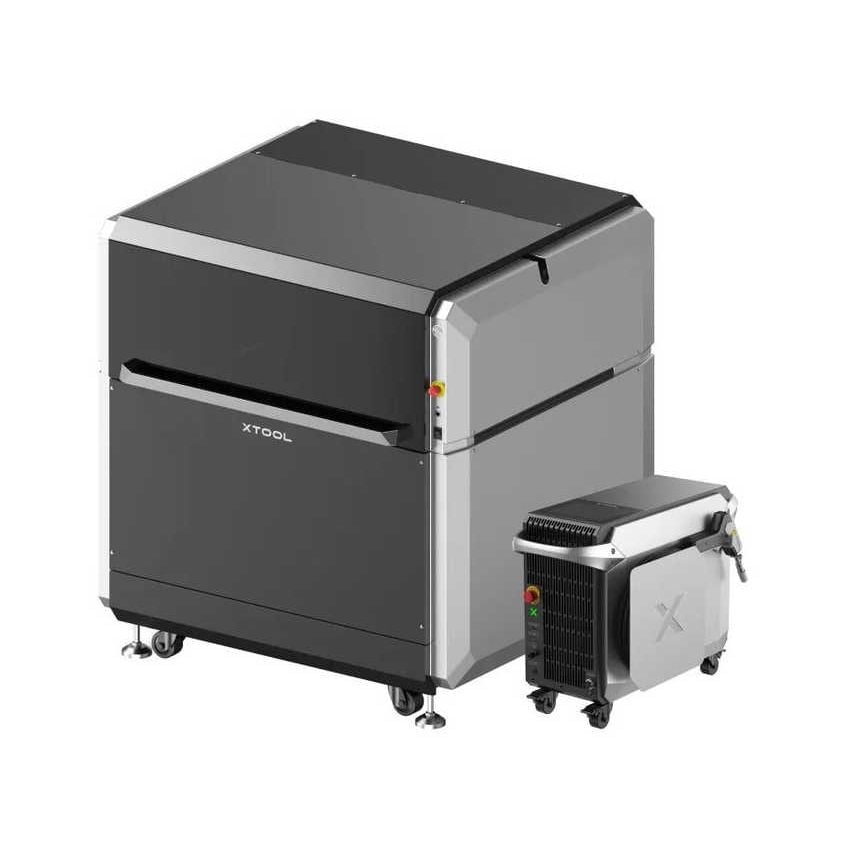

Lasersveiser og CNC-skjæremaskin med 1200 W fiberlaser

1200 W fiberlaser for sveising og CNC-skjæring

Dette integrerte systemet kombinerer lasersveising, manuell skjæring, CNC-skjæring, overflaterengjøring og gravering av metall. Fiberlaseren har en effekt på 1200 W og en bølgelengde på 1080 ± 10 nm. Arbeidet kan utføres manuelt eller automatiseres med CNC-plattformen, noe som dekker både prototyper, enkeltproduksjon og serieproduksjon.

Samlet arbeidsflyt for metallbearbeiding

Flere bearbeidingstrinn kan gjennomføres i det samme systemet. Et emne kan først skjæres på CNC-plattformen, deretter sveises manuelt eller automatisk og til slutt rengjøres eller graveres.

• Manuell og automatisert sveising av metall
• Manuell skjæring og repeterbar CNC-skjæring
• Rengjøring av overflater og sveiseområder
• Gravering samt produksjon av prototyper og mindre serier

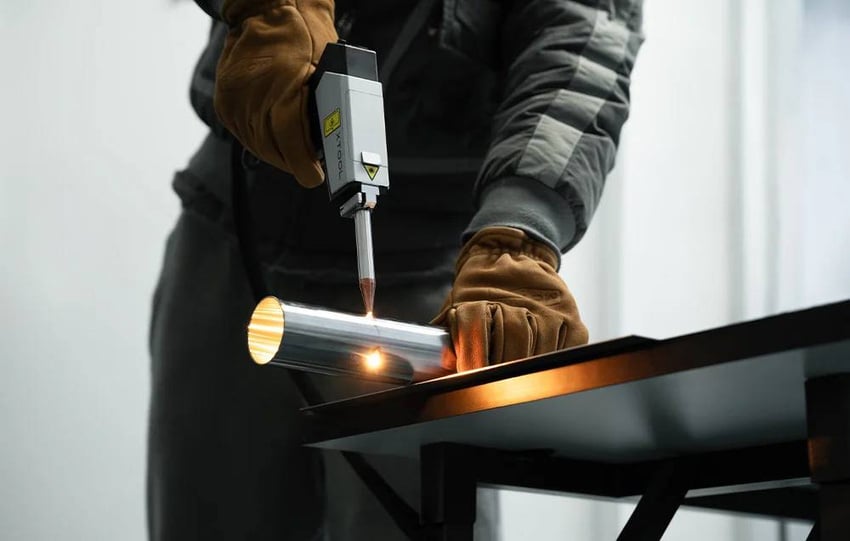

Lasersveising av ulike metaller

Lasersveiseren har kontinuerlig og modulert sveisemodus. Den støtter materialtykkelser fra 0,2 mm til 5 mm for stål og titan, og opptil 4 mm for aluminium og messing. Materiallisten omfatter også rustfritt stål, karbonstål, galvanisert stål og legeringer av magnesium, nikkel og sink. Fiberlaseren begrenser den varmepåvirkede sonen til maksimalt 0,05 mm.

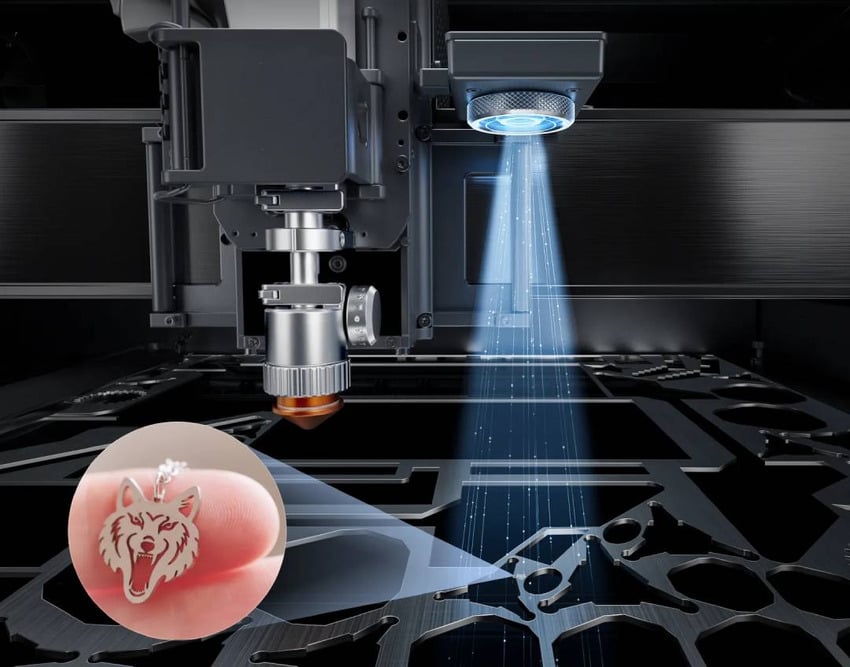

CNC-skjæring med arbeidsområde på 610 x 610 mm

CNC-plattformen har et arbeidsområde på 610 x 610 mm og et Z-akseområde på 90 mm. Bevegelsesnøyaktigheten er ± 0,1 mm, mens maksimal arbeidshastighet er 400 mm/s. Systemet kan skjære karbonstål med tykkelse opptil 10 mm, rustfritt stål opptil 5 mm og aluminium opptil 4 mm. X-, Y- og Z-akser, høydekontroll samt VibeFreeCut og FlexiTrack bidrar til stabil styring under skjæringen.

Kameraer, materialplassering og programvare

Et panoramakamera på 16 MP og et nærkamera brukes til prosjektplassering og tilpasning ved videre bearbeiding. Posisjoneringsavviket er mindre enn 0,2 mm. Smart Nesting optimaliserer plasseringen av deler på metallarket og kan oppnå opptil 98,7 % materialutnyttelse. XCS-programvaren inneholder over 108 forhåndsinnstillinger for mer enn 30 materialer og kan stille inn effekt, hastighet, frekvens og beskyttelsesgass. Smart Flow Cutting og automatisk baneoptimalisering kan redusere behandlingstid og materialforbruk med opptil 50 %.

Sikkerhet, drift og installasjonskrav

Systemet er klassifisert som laserklasse 4 og har ti aktive beskyttelsessystemer, blant annet temperaturovervåking, dekselsensorer og OD5+-filtrering. Luftkjølingen støtter drift fra -10 °C til 40 °C, og laserens levetid er over 10 000 timer. Strømforsyningen skal være 200 V til 240 V AC ved 50/60 Hz, med maksimalt strømforbruk på 21 A. Anbefalte prosessgasser er nitrogen, argon og oksygen med renhet på 99,99 %.
