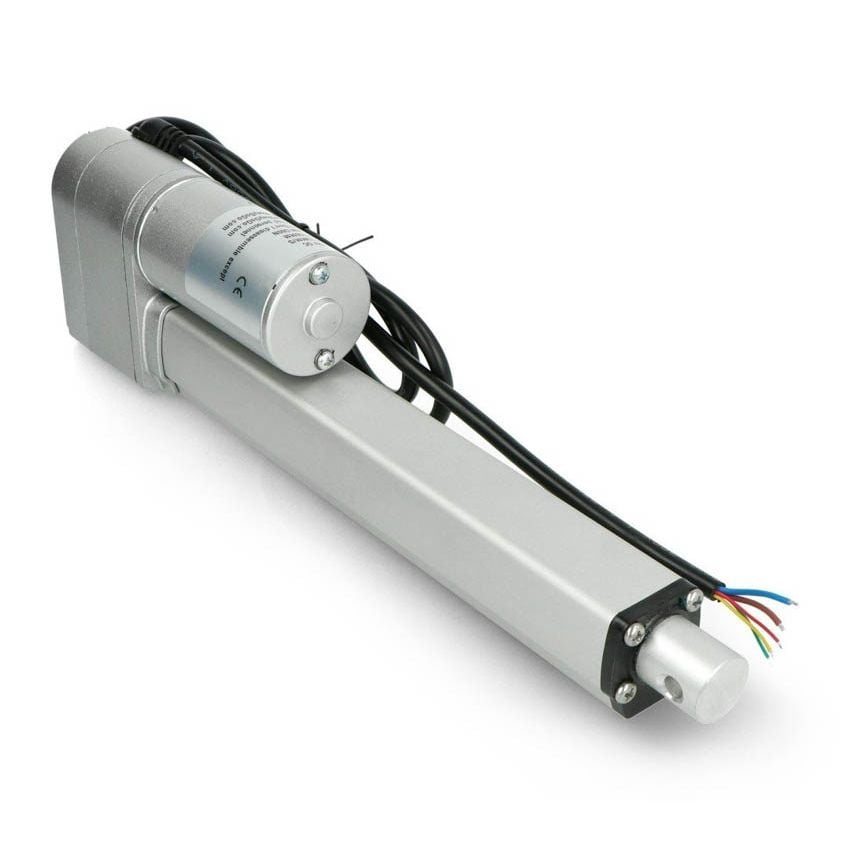

Lineær aktuator med 15 cm slaglengde, 500N, 13 mm/s, 12V med potensiometerutgang

12 V lineær

aktuator

med en maksimal forlengelse på 15 cm og en belastningskapasitet på 50 kg (500 N).

Utstyrt med en potensiometer for utgangsmotstand for posisjons tilbakemelding.

Enheten har en IP65-klassifisering for å beskytte skyvemekanismen mot støv og vann. Aktuatoren har to innebygde grensebrytere.

Elektrisk aktuator LA10P 500N 13 mm/sek 12 V med potensiometer - 15 cm forlengelse.

Mål aktuatorens posisjon ved å lese utgangsmotstanden.

Et potensiometer er en resistiv spenningsdeler og brukes i lineære aktuatorer for å gi tilbakemelding om posisjonen basert på hvordan dens motstand endres.

Lineære aktuatorer som bruker potensiometre for tilbakemelding, vil ha tre ekstra ledninger som vist på bildet.

Du kan

lese utgangen fra potensiometrene ved å måle motstanden mellom ledningene - en for inntrekk og den andre for forlengelse.

Verdiene på en skala fra 0 til 10 kOhm gir en indikasjon på den absolutte posisjonen til den lineære aktuatoren. For å utnytte denne tilbakemeldingen, kreves det bruk av en mikrokontroller, for eksempel en Arduino, for å lese denne posisjonsverdien mens aktuatoren er i bevegelse.

• Brukes innen

  hjemmeautomatisering for å vippe vinduer og dører.

• Anvendes som komponenter i industri- og landbruksmaskiner.
• Benyttes til justering/styring av solcellepaneler.
• Tilpasses for å justere klaffer og ploger i motoriserte kjøretøy.
• Fungerer som presise elementer innen

  industriell automatisering.

• Gir støtte for

  åpning og lukking av industrielle ventiler.

• Mulighet til å

  kontrollere aktuatoren fra Raspberry Pi, Arduino

  og lignende systemer.
• Takket være utgangsmotstanden kan systemet

  lese sylinderens posisjon,

  noe som gjør det mulig å kontrollere bevegelsen og stoppe utvidelsen på et bestemt sted.

Merk! Som i likestrømsmotorer, endres retningen ved å reversere polariteten

• Forsyningsspenning:

  12 V DC

• Hastighet: 13 mm/s

• Maksimal effekt: 500 N (50 kg)
• Arbeidssyklus: 25%

• Forlengelseslengde: 50 mm

• Total lengde i sammenfoldet tilstand (Lmin): 155 mm
• Diameter: 20 mm
• Monteringstype: Festefeste H
• Driftstemperatur: Fra -25°C til 65°C
• Sikkerhet: Grensebrytere
• IP-klassifisering:

  IP65

Teknisk tegning.
