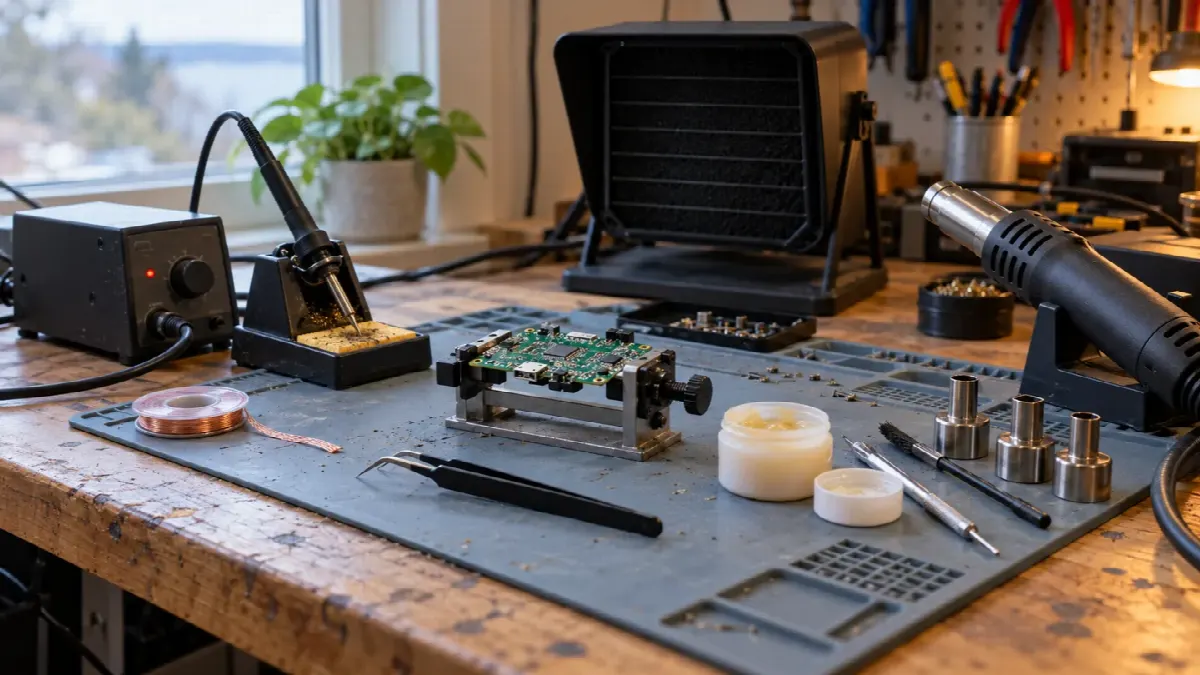

Loddebolt og varmluft gjør ikke samme jobb. Loddebolten overfører varme gjennom en spiss og gir presis kontroll i ett loddepunkt om gangen. Varmluft varmer et større område uten berøring og er særlig nyttig når du skal fjerne eller montere SMD-komponenter med mange bein.
Kontaktvarme eller varmluft
En loddebolt lager en kort varmevei: varmeelement, spiss, tinnfilm, loddeflate og komponentbein. En spiss som passer kontaktflaten, overfører energi raskere enn en svært tynn spiss som bare berører i ett punkt. En bredere spiss gir derfor ofte kortere oppvarmingstid og mindre total varmebelastning, selv om den ser kraftigere ut.
En varmluftstasjon varmer med en kontrollert luftstrøm. Den kan smelte loddetinnet på alle sider av en liten integrert krets samtidig, men varmer også nabokomponenter, kretskortet og plastkontakter. Dyse, luftmengde, avstand, bevegelse og eventuell forvarming må ses i sammenheng. Høyere temperatur erstatter ikke god varmeoverføring.
Verktøy etter oppgave
| Oppgave | Førstevalg | Hvorfor | Viktig kontroll |
|---|---|---|---|
| Ledning, kontakt og hullmontert komponent | Loddebolt | Presis kontaktvarme i ett punkt | Spiss med nok kontaktflate og en mekanisk stabil skjøt |
| Resistor eller kondensator med to SMD-flater | Loddebolt, eventuelt loddepinsett | Lite område og enkel inspeksjon | Bruk lite kraft og unngå å rive av loddeflaten ved demontering |
| SOIC, QFP eller annen SMD med mange bein | Varmluft, eller loddebolt med fluss og «drag»-teknikk | Mange punkter må smelte kontrollert | Beskytt plastdeler, merk orientering og følg med på naboene |
| Skjermet modul eller stort jordplan | Forvarming og egnet verktøy | Kortet leder varmen bort fra arbeidsstedet | Følg temperaturgrensene for komponent og kretskort |
| Fjerne overskuddstinn eller en loddebro | Loddebolt og avloddingsflette | Kontrollert kapillært opptak i et lite område | Fluss, ren spiss og minst mulig drag i flaten |
En kombinert stasjon sparer plass. Yihua 878D samler loddebolt og varmluft i én enhet, men de to håndstykkene må fortsatt velges og stilles inn etter oppgaven. Et kombiprodukt gjør ikke varmluft til riktig verktøy for alle komponenter.
Temperatur og loddetinn
Riktig temperatur avhenger av loddelegering, flussmiddel, spiss, komponent, kobberareal og produsentens grenser. Tabellen viser vanlige startpunkter for spisstemperaturen på en regulert loddebolt. Juster etter resultatet: loddetinnet skal flyte ut på et par sekunder og gi en blank eller jevn, konkav skjøt.
| Loddetinn | Smeltepunkt | Vanlig startpunkt for spissen | Kommentar |
|---|---|---|---|
| Sn63Pb37 (blyholdig) | 183 °C | 300-340 °C | Smelter på ett punkt og er lettest å lære med |
| Sn60Pb40 (blyholdig) | 183-190 °C | 300-340 °C | Svært vanlig hobbytinn |
| SAC305, Sn96,5Ag3Cu0,5 (blyfritt) | 217-220 °C | 330-370 °C | Vanlig blyfri legering i industrien |
| Sn99,3Cu0,7 (blyfritt) | 227 °C | 340-380 °C | Rimelig blyfritt alternativ |
Flyter ikke tinnet, kontroller først om spissen er ren og fortinnet, om den er stor nok, og om flatene trenger fluss. Å skru opp temperaturen skjuler en dårlig spiss en kort stund, men øker oksidasjonen og risikoen for å skade loddeflater, loddemaske eller plast. Store jordplan krever heller en større spiss enn en høyere temperatur.
På varmluft er luftmengden like viktig som temperaturen. Displayverdiene er ikke sammenlignbare mellom stasjoner, fordi temperaturen måles inne i håndstykket og ikke ved kortet. Begynn lavt med moderat luftmengde på et øvingskort og øk gradvis. For mye luft kan blåse bort små komponenter, og en for smal dyse som holdes stille, gir lokal overoppheting. Beveg dysen rolig og stopp hvis kortet misfarges, bøyer seg eller lukter uvanlig.
Blyholdig eller blyfritt?
Blyholdig loddetinn smelter ved lavere temperatur, fukter lettere og gir blanke skjøter. Det er derfor tilgivende for nybegynnere og fortsatt mye brukt i hobby og reparasjon. Blyfritt tinn krever høyere temperatur, flyter litt tregere og sliter mer på spissen. En blyfri skjøt ser ofte mattere ut, og det er normalt; matt overflate alene betyr ikke at skjøten er kald.
Kommersiell elektronikk i EU er normalt blyfri på grunn av RoHS-kravene. Ved reparasjon bør du ikke blande legeringer mer enn nødvendig: fjern gammelt tinn med flette før du lodder med ny legering. Røyken fra lodding består i hovedsak av nedbrytningsprodukter fra flussmiddelet. Bly fra legeringen er først og fremst et spørsmål om hender og arbeidsflate, se avsnittet om røyk og ventilasjon.
Fluss, forvarming og loddepasta
Flussmiddel fjerner og hindrer oksider, slik at loddetinnet kan fukte overflaten. Mer er ikke alltid bedre: rester kan skjule feil, bli klebrige eller kreve rengjøring etter produsentens anvisning. Bruk et produkt som passer legeringen og prosessen. Loddepasta er metallpartikler blandet med flussmiddel og brukes med sjablong og reflow eller med kontrollert varmluft.
Et flerlagskort eller et stort jordplan leder varmen bort fra loddepunktet. Kontrollert forvarming reduserer temperaturforskjellen og tiden håndverktøyet må stå på komponenten. Forvarmingen må holde seg innenfor grensene for kort, komponenter, kontakter og batterier. En vanlig varmeplate uten temperaturkontroll og jevn støtte er ikke egnet til kretskort.
Avloddingsflette brukes sammen med flussmiddel og en passende spiss for å trekke opp smeltet tinn. Legg fletten på skjøten og spissen oppå, la varmen virke, og løft begge uten å dra langs loddeflaten. Klipp av eller flytt til en ubrukt del av fletten når den er full.
Røyk og ventilasjon
Oppvarmet kolofoniumholdig fluss danner nedbrytningsprodukter som ifølge NIOSH kan irritere øyne og øvre luftveier; innånding er den relevante eksponeringsveien. Hold derfor ikke ansiktet rett over loddepunktet, og ikke behandle den synlige røyken som ufarlig vanndamp.
Et avsug bør fange røyken nær kilden og føre den bort eller filtrere den slik produsenten beskriver. Unngå en sterk luftstrøm som kjøler loddepunktet eller blåser røyken mot ansiktet. Et kompakt røykavsug for loddebenken er praktisk, men filteret må kontrolleres og skiftes; en vanlig vifte fjerner ikke forurensningen.
Vask hendene etter arbeidet, ikke spis eller drikk ved benken, og hold loddemateriell borte fra mat. Ved hyppig eller yrkesmessig bruk må ventilasjon og eksponering vurderes ut fra den faktiske prosessen og gjeldende HMS-krav.
Trygg øvingsrekkefølge
- Bruk et øvingskort: Ikke lær demontering på en enhet som skal repareres. Velg et kassert, spenningsløst kort uten batteri eller store ladede kondensatorer.
- Dokumenter orienteringen: Ta bilde og merk pinne 1, polaritet og plassering før du fjerner en komponent.
- Velg riktig verktøy: Spiss og dyse skal passe området. Skjerm varmefølsomme deler i nærheten når det trengs.
- Arbeid med minst mulig kraft: En komponent skal løfte seg når alle forbindelser er smeltet. Motstand betyr at noe fortsatt sitter fast.
- Rengjør og inspiser: Se etter skadde loddeflater, loddebroer, dårlig fukting og rester under forstørrelse før strømmen kobles til.
- Test kontrollert: Bruk strømgrense og følg med på strømforbruket. Se vår guide til laboratoriestrømforsyning for en rolig første oppstart.
Når lønner en bedre stasjon seg?
Effektreserve er nyttig når store kobberflater trekker varme, men temperaturstabilitet, ergonomi, utvalg av spisser og hvilefunksjon betyr mer i daglig bruk enn et høyt wattall. Et lett håndstykke, en stødig holder og raske, utskiftbare spisser gir bedre kontroll gjennom en lang arbeidsøkt.
Til gjentatt SMD-reparasjon bør du også vurdere forstørrelse, kortholder, forvarmer, dyseutvalg og temperaturmåling. En dyr stasjon kompenserer ikke for en dårlig arbeidsmetode. Se derfor på utvalget for lodding og reparasjon som et system: varmeverktøy, fluss, forbruksmateriell, avsug, ESD-sikker arbeidsflate og inspeksjon. Etter loddingen hjelper guiden til multimeter, oscilloskop og USB-tester deg å velge riktig kontrollmåling før full oppstart. Trenger du deler å øve på, forklarer guiden slik velger du komponentsett hvilke SMD-størrelser som er lettest å begynne med.
Kilder og videre lesing
Helseavsnittet bygger på NIOSH Pocket Guide for pyrolyseprodukter fra kolofoniumholdig loddemiddel, som beskriver sammensetning, innånding og irritasjon. Valg av dyse og varmluftsprosedyre må kontrolleres mot manualen for stasjonen og komponenten; Hakkos offisielle kunnskapsbase for varmluft viser hvorfor dysevalg og modellspesifikke innstillinger hører sammen. Smeltepunktene er standardverdier for legeringene; følg databladet for loddetinnet du bruker.
Oppsummering
Loddebolten er førstevalget for presise enkeltpunkter, ledninger og mest vanlig montering. Varmluft er et supplement når flere SMD-forbindelser må varmes samtidig. Velg riktig kontaktflate eller dyse, start fra et kjent temperaturområde for legeringen, bruk røykavsug og øv uten kraft på et kassert kort. Et ryddig resultat kommer av kontrollert varmeoverføring og inspeksjon, ikke av høyest mulig temperatur.
